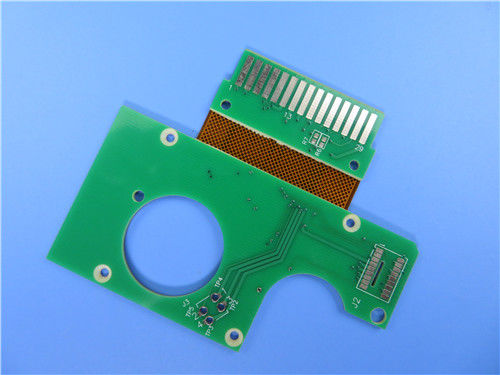

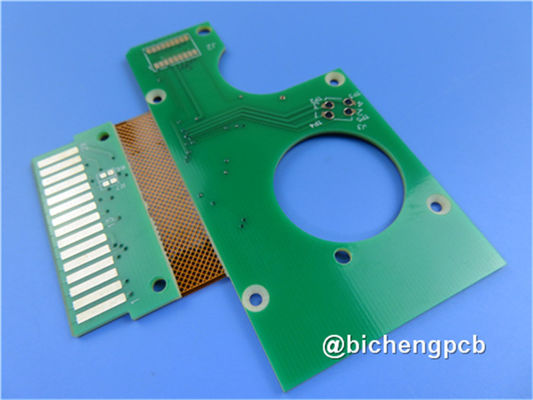

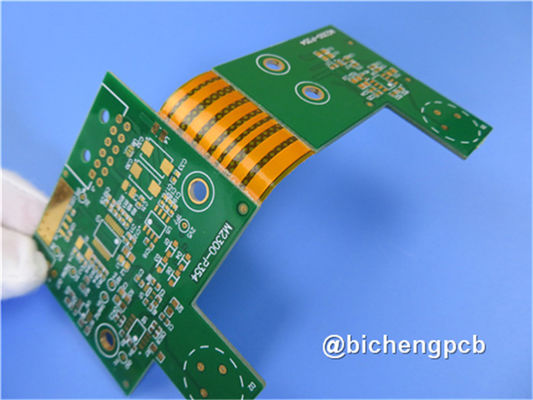

4 camadas de PCB rígido flexível S1000-2M Controle de impedância

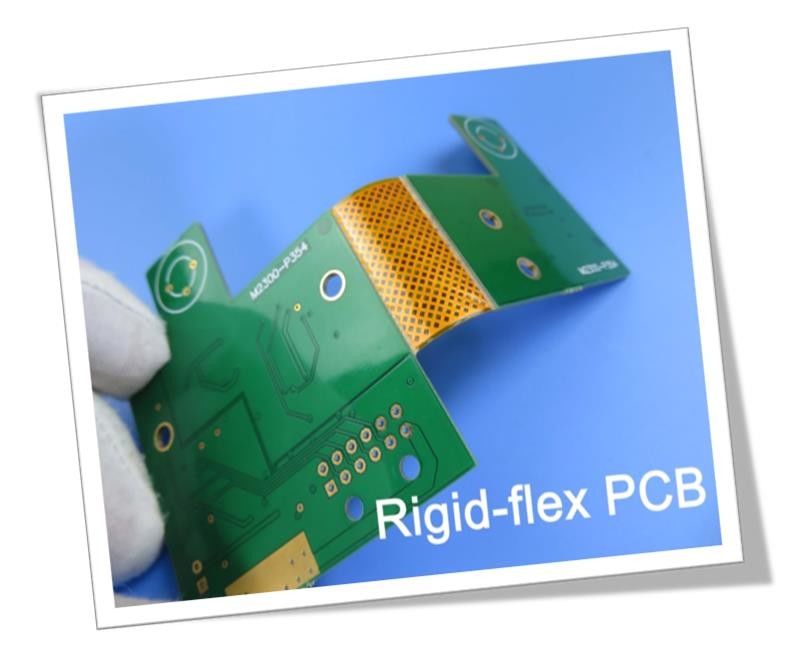

O S1000-2M (FR-4) Rigid-Flex PCB é uma placa de circuito impresso de alta qualidade que combina os benefícios de circuitos rígidos e flexíveis em uma única placa.resistência ao calor, e processável mecânica, tornando-o adequado para uma ampla gama de aplicações em várias indústrias.

Este PCB rígido-flexível de 4 camadas possui um projeto de empilhamento que garante um desempenho e durabilidade ideais.As secções rígidas, fabricado em laminado FR-4.0 compatível sem chumbo (S1000-2M), oferece estabilidade e suporte para componentes, enquanto as secções flexíveis utilizam poliimida (R-F777) com opções de espessura de 25μm, 50μm,e 75 μm, permitindo que o PCB se dobre e se flexione sem comprometer a sua funcionalidade.

Com um elevado valor de Tg de 180 °C e um baixo coeficiente de expansão térmica (CTE) no eixo Z, o substrato S1000-2M (FR-4) oferece excelente resistência ao calor e estabilidade dimensional.Ele exibe excelente confiabilidade através do buraco e desempenho de filamento anódico anticondutor (CAF), garantindo uma longa vida útil e uma operação fiável.

A camada de poliimida R-F777 oferece um elevado valor de Tg de 350°C, tornando-a adequada para aplicações que exigem resistência a altas temperaturas.Disponível em opções de cobre ED e cobre RA com espessuras de 12μm, 18μm e 35μm, garantem uma condutividade elétrica eficiente e transmissão de sinal.

O S1000-2M (FR-4) PCB rígido-flexível tem uma espessura de placa fina de 1,6 mm, com a parte flexível medindo 0,243 mm. Ele possui uma máscara de solda verde em ambos os lados superior e inferior,fornecendo proteção contra soldagem de ponte e garantindo soldagem confiávelO acabamento de superfície de ouro de imersão oferece excelente condutividade e impede a oxidação.

Este PCB é projetado com um traço/espaço mínimo de 6/7 mils, permitindo roteamento preciso e circuitos de alta densidade.55 mm e oferece controle de impedância de 50 ohms para pistas especificadasA aplicação de uma película protetora EMI aumenta ainda mais a sua compatibilidade electromagnética.

O S1000-2M (FR-4) Rigid-Flex PCB é submetido a um rigoroso teste elétrico de 100% antes da expedição, garantindo que cada placa cumpra as especificações e padrões de qualidade exigidos.Cumprir as normas IPC-Classe 2, garantindo um desempenho e uma durabilidade fiáveis.

Com 19 componentes, 56 pastilhas, 31 vias e 6 redes, este PCB fornece amplas opções de conectividade para vários projetos de circuitos.A obra de arte Gerber RS-274-X fornecida permite a integração perfeita no processo de fabricação.

O S1000-2M (FR-4) PCB rígido-flexível está amplamente disponível para transporte mundial, atendendo às necessidades de indústrias como computador, comunicação, eletrônica automotiva e muito mais.confiabilidade, e características avançadas tornam-na uma excelente escolha para aplicações exigentes onde é necessária uma combinação de rigidez e flexibilidade.
