Detalhes do produto:
Condições de Pagamento e Envio:
|
| Número de camadas: | 4-Layer | Espessura: | 2.7mm |
|---|---|---|---|
| Peso de cobre: | 1 oz | Finalização da superfície: | HASL sem chumbo |
| Realçar: | PCB multicamadas de alta frequência RO3010,2.7mm RO3010 PCB de camadas múltiplas,HASL RO3010 PCB multicamadas sem chumbo |
||

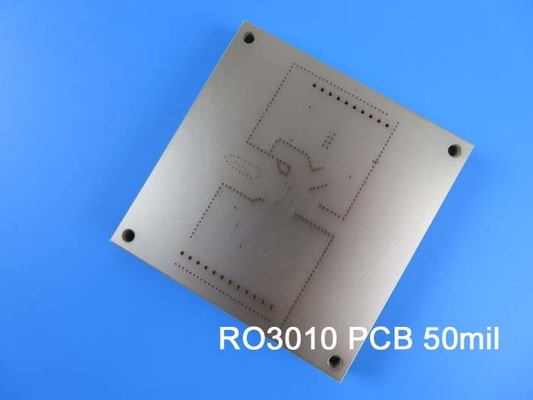

Apresento o nosso recém-vendido PCB com o material de circuito avançado RO3010.Este PCB de alto desempenho oferece uma estabilidade excepcional e uma ampla gama de aplicações em várias frequênciasCom os seus compósitos PTFE cheios de cerâmica e preços competitivos, o nosso PCB é a escolha ideal para miniaturização de circuitos e processos de fabricação em volume.
Características principais:
- Constante dielétrica de 10,2+/- 0,30 a 10 GHz/23°C
- Fator de dissipação de 0,0022 a 10 GHz/23°C
- Baixo coeficiente de expansão térmica (-55 a 288 °C) de 13 ppm/°C ((X), 11 ppm/°C (Y), 16 ppm/°C (Z) respectivamente
- Td> 500°C
- Conductividade térmica de 0,95 W/mK
- Absorção de humidade de 0,05%
Benefícios:
1Estabilidade dimensional com coeficiente de expansão igual ao de cobre.
2Preço económico do laminado para processos de fabrico em volume.
3. Adequado para utilização em placas de múltiplas camadas.
| RO3010 Valor típico | |||||
| Imóveis | RO3010 | Direção | Unidades | Condição | Método de ensaio |
| Constante dielétrica,εProcesso | 10.2±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada | |
| Constante dielétrica,εDesenho | 11.2 | Z | 8 GHz a 40 GHz | Método de comprimento de fase diferencial | |
| Fator de dissipação,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | - 395 | Z | ppm/°C | 10 GHz -50°C a 150°C | IPC-TM-650 2.5.5.5 |
| Estabilidade dimensional | 0.35 0.31 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| Resistividade de volume | 105 | MΩ.cm | COND A | IPC 2.5.17.1 | |
| Resistividade de superfície | 105 | MΩ | COND A | IPC 2.5.17.1 | |
| Módulo de tração | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
| Absorção de umidade | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| Calor específico | 0.8 | j/g/k | Calculado | ||
| Conductividade térmica | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| Coeficiente de expansão térmica (-55 a 288°C) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% HRC | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| Densidade | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| Força da casca de cobre | 9.4 | - Não. | 1 oz, EDC após flutuação de solda | IPC-TM 2.4.8 | |
| Inflamabilidade | V-0 | UL 94 | |||
| Processo sem chumbo compatível | - Sim, sim. | ||||
Este empilhamento de PCB consiste em um design rígido de 2 camadas, com camadas de cobre, substrato Rogers RO3010 e prepreg.4 ml) nas camadas exterioresAs dimensões do PCB são de 30 mm x 30 mm, proporcionando amplo espaço para o seu circuito.A espessura do revestimento da via é de 20 μm, assegurando ligações fiáveis.
Para sua conveniência, este PCB vem com um acabamento de superfície livre de chumbo HASL, eliminando a necessidade de processamento adicional.não estão incluídosAntes da expedição, cada PCB passa por um teste elétrico de 100%, garantindo qualidade e desempenho.
Com 2 componentes, 5 pastilhas, 3 vias e 3 redes, nosso PCB foi projetado para atender aos padrões IPC-Classe-2, garantindo confiabilidade e adesão aos padrões da indústria.A obra de arte fornecida está no formato Gerber RS-274-X, amplamente aceite na indústria.
Este PCB versátil encontra aplicações em vários campos, incluindo:
- Aplicações de radar automotivo
- Antenas de satélite de posicionamento global
- Sistemas de telecomunicações celulares - amplificadores de potência e antenas
- Antenas para comunicações sem fios
- Satélites de radiodifusão directa
- Links de dados em sistemas de cabo
- Leitores de medidores remotos
- Backplanes de potência
Os nossos PCBs de alta qualidade estão prontamente disponíveis para envio em todo o mundo, garantindo que possa aceder à nossa tecnologia avançada independentemente da sua localização.Se você está trabalhando em aplicações de radar automotivo, antenas de posicionamento global por satélite, sistemas de telecomunicações celulares, comunicações sem fios, satélites de transmissão directa, sistemas de cabo, leitores de medidores remotos ou backplanes de energia,O nosso PCB RO3010 é a escolha perfeitaExperimente a confiabilidade, o desempenho e a acessibilidade da nossa solução de PCB e leve seus projetos eletrônicos à vida com facilidade.
