Número de camadas: | 2-layer | espessura: | 1.6 mm |
---|---|---|---|
Peso de cobre: | 1 oz | Finalização da superfície: | Ouro de imersão |
Realçar: | Imersão de ouro PCB RO3203 de dupla face,RO3203 PCB de dupla face,1.6mm PCB RO3203 de dupla face |
Apresentamos o nosso recém-vendido PCB RF baseado em materiais de circuito de alta frequência RO3203.Estes materiais foram meticulosamente concebidos para oferecer desempenho elétrico e estabilidade mecânica excepcionais a preços competitivosComo uma extensão dos renomados materiais de circuito de alta frequência da série RO3000, o RO3203 se destaca pela sua estabilidade mecânica melhorada.02 e um fator de dissipação de 0.0016, este material amplia a faixa de frequências útil para além de 40 GHz.
O RO3203 possui compósitos PTFE cheios de cerâmica da Rogers, garantindo circuitos confiáveis e de alto desempenho.0016 a 10 GHz/23°CO material pode suportar temperaturas superiores a 500°C (Td> 500°C) e possui uma condutividade térmica de 0,87 W/mK.O seu coeficiente de expansão térmica varia de -55 a 288 °C, com 13 ppm/°C para os eixos X e Y e 58 ppm/°C para o eixo Z. Além disso, este produto é compatível com processos sem chumbo e tem uma classificação de inflamabilidade 94V-0.
RO3203 Valor típico | |||||
Imóveis | RO3203 | Direção | Unidades | Condição | Método de ensaio |
Constante dielétrica,εProcesso | 30,02 ± 0.04 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Fator de dissipação,tanδ | 0.0016 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Conductividade térmica | 0.47 (3.2) | W/mK | Flutuar a 100°C | ASTM C518 | |
Resistividade de volume | 107 | MΩ.cm | A | ASTM D257 | |
Resistividade de superfície | 107 | MΩ | A | ASTM D257 | |
Estabilidade dimensional | 0.08 | X, Y | mm/m +E2/150 | Após a gravação | IPC-TM-650 2.4.3.9 |
Módulo de tração | X Y | KPSI | NT1 produção | ASTM D638 | |
Módulo flexural | 400 300 | X Y | KPSI | A | ASTM D790 |
Resistência à tração | 12.5 13 | X Y | KPSI | NT1 produção | ASTM D638 |
Força flexural | 9 8 | X Y | KPSI | A | ASTM D790 |
Absorção | < 0.1 | % | D24/23 | IPC-TM-650 2.6.2.1 | |
Coeficiente de expansão térmica | 58 13 | Z X,Y | ppm/°C | -50°C a 288°C | ASTM D3386 |
Td | 500 | °C | TGA | ASTM D3850 | |
Densidade | 2.1 | gm/cm3 | 23°C | A norma ASTM D792 | |
Força da casca de cobre | 10 (1.74) | Lbs/in (N/mm) | Após solda | IPC-TM-650 2.4.8 | |
Inflamabilidade | V-0 | UL 94 | |||
Processo sem chumbo compatível | - Sim, sim. |
O reforço de vidro tecido aumenta a rigidez do RO3203, tornando-o mais fácil de manusear durante a montagem.tornando-o ideal para estruturas complexas de alta frequência de várias camadasCom a sua baixa perda dielétrica, é excelente em aplicações superiores a 20 GHz.permite montar conjuntos de superfície fiáveis e compatibilidade com os projetos híbridos de placas epoxi multicamadasA excelente estabilidade dimensional do RO3203 garante altos rendimentos de produção, enquanto o seu preço económico o torna perfeito para a produção em volume eficiente em termos de custos.Sua suavidade da superfície permite tolerâncias de gravação de linhas finas.

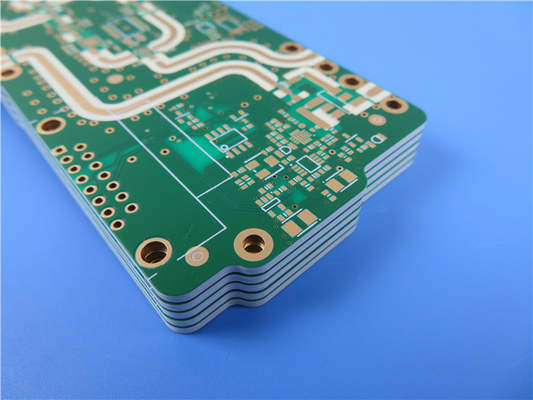

Este PCB é uma placa rígida de 2 camadas com um empilhamento composto por uma camada de cobre de 35 μm, um substrato Rogers RO3203 de 60 milímetros (1.524 mm) e outra camada de cobre de 35 μm. Suas dimensões são de 65 mm x 42 mm,e respeitar as normas IPC-Classe-2O tamanho mínimo do buraco é de 0,45 mm. A espessura do painel acabado é de 1,6 mm, com um peso de cobre de camada externa de 1,4 mil. A espessura do revestimento é de 20 μm.,E o acabamento da superfície é ouro de imersão.
Material de PCB: | Laminados cerâmicos reforçados com fibra de vidro tecida |
Designação | RO3203 |
Constante dielétrica: | 30,02 ± 0.04 |
Número de camadas: | Dupla camada, multicamada, PCB híbrido |
Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
Espessura do PCB: | 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
Tamanho do PCB: | ≤ 400 mm X 500 mm |
Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
Revestimento da superfície: | Cobre nu, HASL, ENIG, OSP etc. |
O PCB vem sem serigrafia superior ou inferior ou máscara de solda.A obra de arte fornecida está no formato Gerber RS-274-XCom disponibilidade mundial, este PCB está pronto para atender às suas necessidades independentemente da sua localização.
Os materiais de circuito de alta frequência RO3203 encontram aplicações em várias indústrias.Sistemas de telecomunicações sem fios, antenas de microstrip patch para comunicações sem fios, satélites de transmissão directa, ligação de dados em sistemas de cabo, leitores de medidores remotos, backplanes de energia, LMDS e banda larga sem fios,e infra-estruturas das estações-base.
Escolha os materiais de circuito de alta frequência RO3203 para desempenho elétrico excepcional, estabilidade mecânica e fabricação em volume econômica.Experimente circuitos confiáveis e de alta frequência com este material superior de PCB.
