| Materiais: | RO4350B | Tamanho do PCB: | 1060,84 mm x 60,8 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Peso de cobre: | 1 oz | Finalização da superfície: | prata de imersão |
| Número de camadas: | 2 camadas | Espessura do PCB: | 0.6 mm |

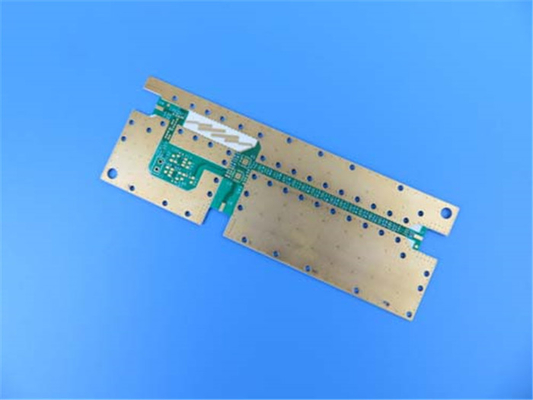

Apresentamos um PCB recém-vendido construído em laminado RO4350B. É um laminado de alto desempenho que combina as propriedades elétricas do PTFE/vidro tecido com a fabricabilidade do epoxi/vidro.Com o seu material de vidro revestido, reforçado com hidrocarbonetos/cerâmica, o RO4350B oferece um desempenho elétrico excepcional enquanto é rentável de produzir.
Os laminados RO4350B proporcionam um controlo preciso da constante dielétrica (Dk) e mantêm baixas perdas, utilizando os mesmos métodos de processamento dos laminados epóxi/vidro normais.Ao contrário dos laminados de microondas convencionais, os laminados RO4350B não requerem tratamentos especiais de furos ou procedimentos de manuseio, simplificando o processo de fabrico.assegurar a sua adequação aos dispositivos ativos e aos projetos de RF de alta potência.
Com uma constante dielétrica de DK 3,48 +/- 0,05 a 10 GHz/23°C e um fator de dissipação de 0,0037 a 10 GHz/23°C, o PCB RO4350B garante uma transmissão de sinal precisa e fiável.Tem uma condutividade térmica de 0.69 W/m/°K, contribuindo para uma eficiente dissipação de calor. O PCB apresenta um baixo coeficiente de expansão térmica (CTE) de 10 ppm/°C no eixo X, 12 ppm/°C no eixo Y,e 32 ppm/°C para o eixo ZPossui também um elevado valor de Tg de > 280 °C, garantindo estabilidade em temperaturas elevadas.
O PCB RO4350B oferece inúmeros benefícios para suas aplicações. É ideal para construções de placas de várias camadas (MLB) e pode ser processado como FR-4 a um custo de fabricação menor,fornecer uma solução rentável para projetos de alto desempenhoAlém disso, oferece excelente estabilidade dimensional, garantindo um desempenho confiável em ambientes exigentes.Oferecendo um valor excepcional pelas suas capacidades de desempenho.
| RO4350B Valor típico | |||||
| Imóveis | RO4350B | Direção | Unidades | Condição | Método de ensaio |
| Constante dielétrica,εProcesso | 3.48±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada | |
| Constante dielétrica,εDesenho | 3.66 | Z | 8 a 40 GHz | Método de comprimento de fase diferencial | |
| Factor de dissipação | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | + 50 | Z | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
| Resistividade de volume | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Resistividade de superfície | 5.7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Força elétrica | 31.2 ((780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Módulo de tração | 16, 767 ((2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 produção | ASTM D 638 |
| Resistência à tração | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 produção | ASTM D 638 |
| Força flexural | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Estabilidade dimensional | < 0.5 | X, Y | mm/m (mil/ polegada) |
depois de etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coeficiente de expansão térmica | 10 12 32 |
X Y Z |
ppm/°C | -55°C a 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| Conductividade térmica | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| Absorção de umidade | 0.06 | % | 48 horas de imersão 0.060" temperatura da amostra 50°C |
ASTM D 570 | |
| Densidade | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| Força da casca de cobre | 0.88 (5.0) |
N/mm (pli) |
Depois da solda, flutuar 1 oz. Folha EDC |
IPC-TM-650 2.4.8 | |
| Inflamabilidade | (3) V-0 | UL 94 | |||
| Processo sem chumbo compatível | - Sim, sim. | ||||
Este PCB em particular possui um empilhamento de placa rígida de 2 camadas com copper_layer_1 (70 μm), um núcleo Rogers RO4350B de 0,508 mm (20 milímetros) e copper_layer_2 (70 μm).Esta configuração fornece integridade estrutural e desempenho elétrico ideal para os seus projetos.
Este PCB mede 106,84 mm x 60,8 mm com uma tolerância de +/- 0,15 mm. Ele possui um traço mínimo / espaço de 4/5 mils e um tamanho mínimo de buraco de 0,3 mm. Não há vias cegas.A espessura do quadro acabado é 0A espessura do revestimento é de 20 μm. O acabamento da superfície é de prata de imersão, proporcionando excelente soldabilidade e resistência à corrosão.O PCB não possui tela de seda superior ou inferior ou máscara de soldaCada placa é submetida a um teste elétrico completo de 100% para garantir o seu desempenho e fiabilidade.
Cada PCB adere aos padrões de qualidade IPC-Classe-2, garantindo processos de fabricação de alta qualidade e desempenho confiável.
O PCB RO4350B encontra aplicações em várias indústrias.oferecendo excelentes capacidades de transmissão de sinal e de gestão de energiaTambém é adequado para etiquetas de identificação de RF, radar automotivo, sensores e LNB's (Low-Noise Block Downconverters) para satélites de transmissão direta.Escolha o PCB RO4350B para desempenho elétrico excepcional, fabricação eficiente em termos de custos e funcionalidade fiável em aplicações exigentes.
