Detalhes do produto:
Condições de Pagamento e Envio:
|
| Materiais: | RO4360G2 | Tamanho do PCB: | 68.35 mm x 41.4 mm = 1 PCS |
|---|---|---|---|
| Peso de cobre: | 1 oz | Finalização da superfície: | Ouro de imersão |
| Número de camadas: | 2 camadas | Espessura do PCB: | 0.6 mm |

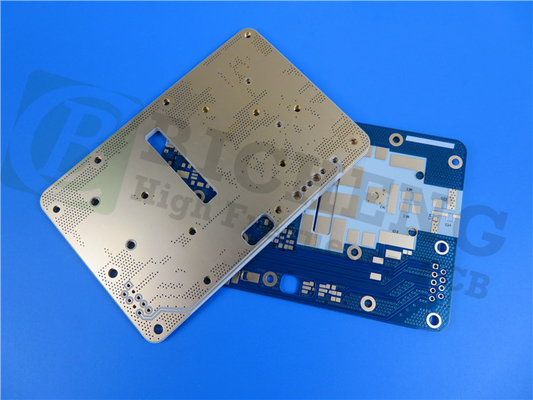

O recém-vendido RO4360G2 2-Layer Rigid PCB é um produto de ponta que combina desempenho e capacidade de processamento, tornando-o ideal para uma ampla gama de aplicações.Vamos aprofundar as principais características e benefícios deste PCB excepcional:
Características:
- Constante dielétrica (Dk) de 6,15+/- 0,15 a 10 GHz/23°C: garante uma transmissão de sinal fiável e um desempenho óptimo.
- Fator de dissipação de 0,0038 a 10 GHz/23°C: Minimiza a perda de sinal, mantendo a integridade do sinal.
- Alta condutividade térmica de 0,75 W/mK: dissipação de calor eficiente, melhorando a fiabilidade e o desempenho.
- Baixo coeficiente de expansão térmica no eixo Z a 28 ppm/°C: garante estabilidade dimensional em temperaturas variáveis.
- Compatível com processos sem chumbo, inflamabilidade 94V-0: amigável ao ambiente e satisfaz requisitos de segurança rigorosos.
| RO4360G2 Valor típico | |||||
| Imóveis | RO4360G2 | Direção | Unidades | Condição | Método de ensaio |
| Constante dielétrica,εProcesso | 6.15±0.15 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 2.5 GHz/23°C | |||||
| Fator de dissipação,tanδ | 0.0038 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Conductividade térmica | 0.75 | W/mK | 50°C | ASTM D-5470 | |
| Resistividade de volume | 4.0 X 1013 | Ω.cm | T elevado | IPC-TM-650 2.5.17.1 | |
| Resistividade de superfície | 9.0 X 1012 | Ó | T elevado | IPC-TM-650 2.5.17.1 | |
| Força elétrica | 784 | Z | V/mil | IPC-TM-650 2.5.6.2 | |
| Resistência à tração | 131 (19) 97 ((14) | X Y | MPa (kpsi) | 40 horas 50% RH/23 | ASTM D638 |
| Força flexural | 213(31) 145(21) | X Y | Mpa (kpsi) | 40 horas 50% RH/23 | IPC-TM-650, 2.4.4 |
| Coeficiente de expansão térmica | 13 14 28 | X Y Z | ppm/°C | - 50°Cpara 288°CApós replicar o ciclo térmico | IPC-TM-650, 2.1.41 |
| Tg | > 280 | °C TMA | IPC-TM-650 2.4.24.3 | ||
| Td | 407 | °C | ASTM D3850 utilizando TGA | ||
| T288 | > 30 | Z | Min | 30 min / 125°CPré-cozimento | IPC-TM-650 2.2.24.1 |
| Absorção | 0.08 | % | 50°C48 horas | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Coeficiente térmico de er | -131 @ 10 GHz | Z | ppm/°C | - 50°Caté 150°C | IPC-TM-650, 2.5.5.5 |
| Densidade | 2.16 | gm/cm3 | NT1 produção | A norma ASTM D792 | |
| Força da casca de cobre | 5.2 (0,91) | pli (N/mm) | Condição B | IPC-TM-650 2.4.8 | |
| Inflamabilidade | V-0 | UL 94 Arquivo QMTS2. E102765 | |||
Benefícios:
- Flexibilidade de conceção: o RO4360G2 oferece flexibilidade de conceção, permitindo aplicações inovadoras e personalizadas.
- Confiabilidade do orifício revestido: garante ligações robustas e fiáveis para componentes.
- Compatibilidade de montagem automatizada: facilita processos de fabrico eficientes e simplificados.
- Amigável ao ambiente - Compatível com processos sem chumbo: Apoia iniciativas ecológicas e conformidade com os regulamentos.
- Eficiência da cadeia de abastecimento e curtos prazos de entrega: opção de material rentável com uma devolução mais rápida.
O RO4360G2 2-Layer Rigid PCB foi projetado com detalhes de construção meticulosos para atender às suas necessidades específicas.enquanto a largura mínima de traça de 4 mils e o espaço de 6 mils garantem um encaminhamento preciso do sinalCom uma espessura de placa fina de 0,6 mm e um peso de cobre acabado de 1 oz (1,4 mil) nas camadas externas, este PCB oferece um perfil fino sem comprometer a condutividade.A espessura do revestimento de 20 μm e o acabamento da superfície do ouro por imersão garantem conexões elétricas confiáveis e excelente soldabilidadeA máscara de solda verde superior e inferior fornece proteção e clareza visual, enquanto o teste elétrico 100% antes da remessa garante a qualidade.Vias de 5 mm preenchidas com resina e cobertas aumentam a integridade estruturalSuportando 11 componentes, 70 pads (46 through-hole e 24 top SMT) e 35 vias, este PCB oferece versatilidade para várias aplicações.
As estatísticas do PCB mostram as suas principais características: com 3 redes, o PCB permite múltiplos caminhos de sinal, e o seu design preciso facilita uma interligação eficiente.Se você precisa de conexões confiáveis através de buracos ou tecnologia de montagem de superfície, o PCB RO4360G2 está equipado com 46 pastilhas através do buraco e 24 pastilhas SMT superiores.Estes detalhes de construção e estatísticas destacam a precisão, confiabilidade e versatilidade do RO4360G2 2-Layer Rigid PCB, tornando-o uma excelente escolha para diversas aplicações eletrônicas.
Padrão aceito: IPC-Classe-2.
| Material de PCB: | Materiais termo-resistentes cheios de hidrocarbonetos cerâmicos |
| Designação | RO4360G2 |
| Constante dielétrica: | 6.15 ± 0.15 |
| Número de camadas: | Dupla camada, multicamada, PCB híbrido |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Espessura do PCB: | 8 mil (0,203 mm), 12 mil (0,705 mm), 16 mil (0,406 mm), 20 mil (0,508 mm), 24 mil (0,610 mm), 32 mil (0,813 mm), 60 mil (1,524) |
| Tamanho do PCB: | ≤ 400 mm X 500 mm |
| Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: | Cobre nu, HASL, ENIG, OSP etc. |
Aplicações:
- Amplificadores de potência da estação base: alcançar a amplificação de potência de alto desempenho para as estações base.
- Transmissores de células pequenas: permitir uma comunicação eficiente e fiável em sistemas de transmissores de células pequenas.
Disponibilidade: O PCB RO4360G2 está disponível em todo o mundo, garantindo a acessibilidade para clientes globais.
Experimente o poder e a eficiência do RO4360G2 2-Layer Rigid PCB no seu próximo projeto.
