| Materiais: | TC350 | Tamanho do PCB: | 68.35 mm x 41.4 mm = 1 PCS, +/- 0.15 mm |
|---|---|---|---|
| Peso de cobre: | 1 oz | Finalização da superfície: | Nível de solda a ar quente (HASL) |
| Número de camadas: | 2 camadas | Espessura do PCB: | 0.6 mm |
Apresentamos o nosso recém-vendido PCB baseado em substratos TC350 - uma solução de ponta para aplicações de alta potência.Enchimentos cerâmicos altamente condutores térmicosEsta combinação única oferece um desempenho excepcional em termos de baixa perda de inserção, maior condutividade térmica e fiabilidade superior.permitindo temperaturas de funcionamento reduzidas em ambientes exigentes.
Com excelente estabilidade constante dielétrica em várias temperaturas, os laminados TC350 são ideais para projetistas de amplificadores de potência e antenas que buscam maximizar o ganho e minimizar a perda de largura de banda.Eles também fornecem estabilidade crucial para dispositivos sensíveis à fase e impedância como transformadores de rede e divisores de energia Wilkinson.
| Imóveis | Unidades | Valor | Teste Merthod |
| 1. Propriedades elétricas | |||
| Constante dielétrica (pode variar em função da espessura) | |||
| @ 1 MHz | - O quê? | 3.50 | IPC TM-650 2.5.5.3 |
| @1,8 GHz | - O quê? | 3.50 | Cavidade de ressonância |
| @10 GHz | - O quê? | 3.50 | IPC TM-650 2.5.5.5 |
| Fator de dissipação | |||
| @ 1 MHz | - O quê? | 0.0015 | IPC TM-650 2.5.5.3 |
| @1,8 GHz | - O quê? | 0.0018 | Cavidade de ressonância |
| @10 GHz | - O quê? | 0.0020 | IPC TM-650 2.5.5.5 |
| Coeficiente de temperatura do dielétrico | - O quê? | ||
| TC r @ 10 GHz (-40-150°C) | ppm/oC | - 9 | IPC TM-650 2.5.5.5 |
| Resistividade de volume | |||
| C96/35/90 | MΩ-cm | 7.4x106 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 1.4x108 | |
| Resistividade de superfície | |||
| C96/35/90 | MΩ | 3.2x107 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 4.3x108 | IPC TM-650 2.5.17.1 |
| Força elétrica | Volts/mil (kV/mm) | 780 (31) | IPC TM-650 2.5.6.2 |
| Descomposição dielétrica | kV | 40 | IPC TM-650 2.5.6 |
| Resistência de arco | sec | > 240 | IPC TM-650 2.5.1 |
| 2Propriedades térmicas | |||
| Temperatura de decomposição (Td) | |||
| Início | °C | 520 | IPC TM-650 2.4.24.6 |
| 5% | °C | 567 | IPC TM-650 2.4.24.6 |
| T260 | Min | > 60 | IPC TM-650 2.4.24.1 |
| T288 | Min | > 60 | IPC TM-650 2.4.24.1 |
| T300 | Min | > 60 | IPC TM-650 2.4.24.1 |
| Expansão térmica, CTE (x,y) 50-150oC | ppm/oC | 7, 7 | IPC TM-650 2.4.41 |
| Expansão térmica, CTE (z) 50-150oC | ppm/oC | 12 | IPC TM-650 2.4.24 |
| % de expansão do eixo z (50-260oC) | % | 1.2 | IPC TM-650 2.4.24 |
| 3Propriedades mecânicas | |||
| Resistência ao descascamento ao cobre (1 oz/35 microns) | |||
| Após o estresse térmico | Lb/in (N/mm) | 7 (1.2) | IPC TM-650 2.4.8 |
| A temperaturas elevadas (150oC) | Lb/in (N/mm) | 9 (1.6) | IPC TM-650 2.4.8.2 |
| Soluções de pós-processo | Lb/in (N/mm) | 7 (1.2) | IPC TM-650 2.4.8 |
| Modulo do Jovem | kpsi (MPa) | IPC TM-650 2.4.18.3 | |
| Resistência flexural (máquina/cruz) | kpsi (MPa) | 14/10 (97/69) | IPC TM-650 2.4.4 |
| Resistência à tração (máquina/cruz) | kpsi (MPa) | 11/8 (76/55) | IPC TM-650 2.4.18.3 |
| Modulo de compressão | kpsi (MPa) | ASTM D-3410 | |
| Relação de Poisson | - O quê? | ASTM D-3039 | |
| 4Propriedades físicas | |||
| Absorção de água | % | 0.05 | IPC TM-650 2.6.2.1 |
| Densidade, ambiente 23oC | g/cm3 | 2.30 | Método ASTM D792 A |
| Conductividade térmica | W/mK | 0.72 | ASTMD5470 |
| Calor específico | J/gK | 0.90 | ASTM D5470 |
| Inflamabilidade | Classe | V0 | UL-94 |
| Desgaseamento da NASA, 125oC, ≤10-6 torr | |||
| Perda de massa total | % | 0.02 | A NASA SP-R-0022A |
| Voláteis recolhidos | % | 0.01 | A NASA SP-R-0022A |
| Vapor de água recuperado | % | 0.01 | A NASA SP-R-0022A |
Os laminados TC350 oferecem uma constante dielétrica (Dk) de 3,5 em 1MHz, 1.8GHz e 10GHz, garantindo um desempenho consistente.Com um fator de dissipação tão baixo como 0.0015 a 1MHz, 0.0018 a 1.8GHz e 0.002 a 10GHz, a integridade do sinal é mantida mesmo em altas frequências.incluindo um baixo coeficiente térmico de Dk, uma elevada condutividade térmica de 0,72 W/mk e uma ampla gama de temperaturas de T260, T288, T300 > 60 minutos.Difusão de calor eficiente, e melhor utilização da largura de banda para amplificadores e antenas.

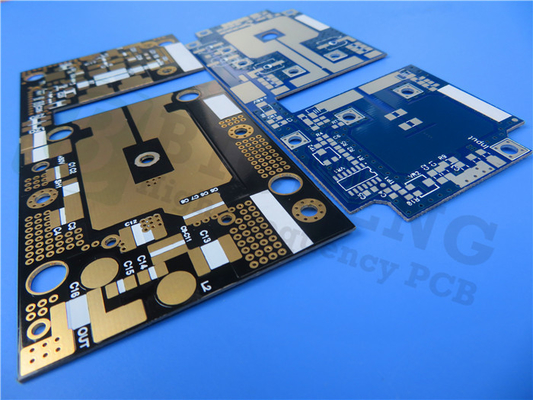

Este PCB é um projeto rígido de 2 camadas com uma espessura de camada de cobre de 35 μm em cada lado.6 mm e um peso de cobre acabado de 1 oz (1O PCB apresenta uma construção robusta, mantendo a compacidade. A espessura de revestimento é de 20 μm, o acabamento da superfície do nível de soldadura a ar quente (HASL) e a densidade de soldagem de soldagem de soldagem a ar quente (HASL) é de 0,9 μm.As vias de 5 mm preenchidas com resina e cobertas garantem conexões elétricas confiáveis e integridade estruturalA máscara de solda verde nas camadas superior e inferior proporciona protecção e um acabamento profissional.
| Material de PCB: | Tecido reforçado com fibra de vidro, revestido com cerâmica, composto à base de PTFE |
| Designação | TC350 |
| Constante dielétrica: | 3.5±0.05 |
| Conductividade térmica | 0.72 W/m-K |
| Fator de dissipação | Df.002@10 GHz |
| Número de camadas: | Dupla camada, multicamada, PCB híbrido |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Espessura do PCB: | 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
| Tamanho do PCB: | ≤ 400 mm X 500 mm |
| Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
Em termos estatísticos, este PCB suporta a instalação de 19 componentes e oferece um total de 48 pastilhas, incluindo 26 pastilhas de furo e 22 pastilhas de tecnologia de montagem de superfície superior (SMT).Com 25 vias e 3 redesO PCB é submetido a um rigoroso teste elétrico de 100% antes da expedição para garantir um desempenho óptimo.
Este PCB baseado no TC350 adere ao padrão de qualidade IPC-Classe-2 e é compatível com a ilustração Gerber RS-274-X. Está disponível em todo o mundo,torná-lo acessível para vários projetos e aplicaçõesAlgumas aplicações típicas incluem amplificadores de potência, filtros, acopladores, amplificadores montados em torre (TMA), amplificadores montados em torre (TMB), antenas de ciclo térmico sensíveis à deriva dielétrica,e combinadores de microondas e divisores de potência.
Experimente as vantagens do nosso PCB baseado no TC350, oferecendo desempenho excepcional, confiabilidade e gestão térmica para os seus projetos eletrônicos de alta potência.
