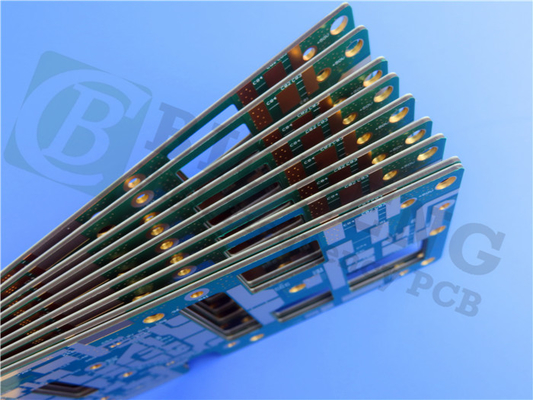

2 camadas de PCB RF TMM10 20mil espessura com Soldermask Azul e Imersão Prata

Preparem-se para testemunhar uma nova era nos circuitos de RF e microondas com o nosso inovador PCB TMM10.Este PCB avançado está pronto para revolucionar a indústriaDescubra as características e benefícios extraordinários que diferenciam o PCB TMM10, oferecendo desempenho incomparável e estabelecendo novos padrões de excelência.

Desempenho inigualável:

1Integridade superior do sinal:
- Com um Dk de 9,20 +/- 0,23 a 10 GHz, o PCB TMM10 garante uma propagação de sinal precisa e fiável, minimizando perdas e distorções.
- Um fator de dissipação de 0,0022 a 10 GHz garante uma fidelidade excepcional do sinal, permitindo uma transmissão de dados de alta qualidade.
- O coeficiente térmico de Dk de -38 ppm/°K permite um desempenho estável nas variações de temperatura, garantindo a integridade constante do sinal.

2Gestão térmica avançada:
- O PCB TMM10 possui um coeficiente térmico de expansão igual ao cobre, mitigando o stress térmico e aumentando a fiabilidade geral.
- Com uma condutividade térmica de 0,76 W/mk, a dissipação de calor é otimizada, evitando a degradação do desempenho em aplicações exigentes.
- A impressionante temperatura de decomposição (Td) de 425 °C TGA garante a resistência do PCB mesmo em condições de alta temperatura.

Confiabilidade incomparável:

1Propriedades mecânicas excepcionais:
- O PCB TMM10 apresenta uma resistência excepcional ao arrastamento e ao fluxo de frio, garantindo estabilidade e fiabilidade a longo prazo.
- Resistente aos produtos químicos de processo, o PCB minimiza os riscos de danos durante a fabricação, levando a uma maior durabilidade e prolongamento da vida útil.

2Processos de produção simplificados:
- O PCB TMM10 elimina a necessidade de um tratamento com naftanato de sódio antes do revestimento sem eléctro, simplificando o processo de fabrico e poupando tempo valioso.


- Com base numa resina termo-resistente, este PCB permite uma ligação fiável dos fios, assegurando ligações seguras e reduzindo o risco de falhas.

Construção de precisão:

Este PCB apresenta um projeto rígido de 2 camadas, meticulosamente concebido para atender aos requisitos mais exigentes:
- Dimensões dos painéis: 63 mm x 45 mm, oferecendo uma solução compacta mas versátil.
- Trace/Space mínimo: 5/5 mils, permitindo circuitos complexos e encaminhamento preciso do sinal.
- Tamanho mínimo do buraco: 0,35 mm, facilitando a integração perfeita dos componentes.
- espessura da placa acabada: 0,6 mm, conseguindo um equilíbrio entre durabilidade e limitações de espaço.
- Peso de Cu acabado: camadas externas de 1 oz (1,4 mil), garantindo condutividade ótima e integridade do sinal.
- através de espessura de revestimento: 20 μm, garantindo interligações fiáveis.
- Finalização da superfície: Prata de imersão, proporcionando uma excelente soldabilidade e resistência à corrosão.
- Tecido de seda superior: Branco, facilitando a identificação clara dos componentes para facilitar a montagem e a inspecção.
- Máscara de solda superior: Azul, oferecendo proteção e isolamento eficazes.
- 100% Testes eléctricos utilizados antes da expedição, garantindo a qualidade e a fiabilidade do produto.

Aplicações versáteis:

O PCB TMM10 é ideal para uma ampla gama de aplicações, incluindo:
- circuitos de RF e microondas, garantindo uma transmissão e recepção de sinal precisas.
- Amplificadores e combinadores de potência, que permitem uma gestão e distribuição eficientes da energia.
- Filtros e acopladores, facilitando a manipulação e filtragem precisa do sinal.
- Sistemas de comunicação por satélite, que garantem uma conectividade contínua e fiável.
- Sistemas de Posicionamento Global (GPS) com antenas que fornecem informações precisas sobre a localização.
- Patch antenas, permitindo comunicação sem fio em vários cenários.
- Polarizadores e lentes dielétricas, que melhoram o desempenho óptico e a funcionalidade.
- testadores de chips, que oferecem uma plataforma fiável para testes e validações eficientes.

Qualidade e disponibilidade intransigentes:

A nossa PCB adere ao rigoroso padrão de qualidade IPC-Classe 2, garantindo o mais alto nível de excelência de fabricação e confiabilidade.permitir aos clientes de todo o mundo acederem a esta tecnologia inovadora.

Em conclusão, o PCB TMM10 representa um salto significativo em aplicações de RF e microondas.Ele capacita engenheiros e designers para liberar novos níveis de desempenho e inovaçãoConfie no PCB TMM10 para revolucionar seus projetos e impulsioná-lo para um sucesso sem precedentes.
