Detalhes do produto:
Condições de Pagamento e Envio:
|
Materiais: | DiClad 880 | Tamanho do PCB: | 60 mm x 60 mm = 1 PCS, +/- 0,15 mm |
---|---|---|---|
Peso de cobre: | 1 oz (1,4 ml) camadas exteriores | Revestimento de superfície: | prata de imersão |
Número de camadas: | 2-layer | Espessura do PCB: | 30 mil |
Destacar: | 30 mil DiClad 880 PCB de alta frequência,DiClad 880 PCB de alta frequência |

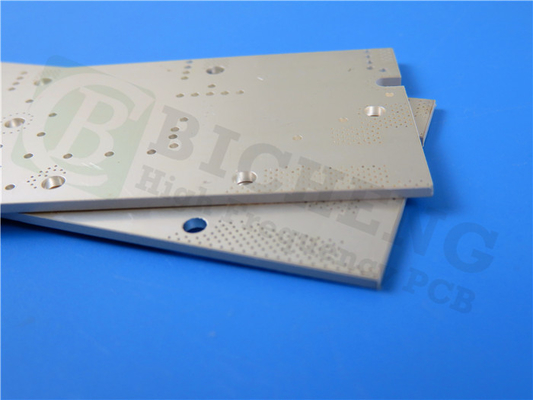

Apresento o nosso recém-vendido PCB baseado no DiClad 880, um substrato de ponta que aproveita o poder da fibra de vidro tecida e compósitos à base de PTFE.um líder em materiais avançados, o PCB DiClad 880 oferece desempenho incomparável, propriedades dielétricas excepcionais e fiabilidade incomparável para uma ampla gama de aplicações.
Características e benefícios principais:
1Impressionante desempenho dieléctrico:
O PCB DiClad 880 possui uma baixa constante dielétrica (DK) de 2,17 ou 2,2 +/- 0,04 a 10 GHz/23 °C e 1 MHz, garantindo uma integridade de sinal ideal e perda mínima.O seu factor de dissipação impressionantemente baixo de 0.0009 a 10 GHz/23°C e 0.0008 a 1 MHz aumenta ainda mais a sua eficiência.
2Estabilidade a temperatura:
Com um coeficiente de temperatura de DK (TcDK) de -160 ppm/°C, variando de -10°C a 140°C, o PCB DiClad 880 mantém o seu desempenho excepcional mesmo em condições de temperatura extrema.Diga adeus à degradação do sinal e olá à confiabilidade.
3Resistência à humidade:
O DiClad 880 apresenta a mais baixa absorção de umidade entre os compósitos à base de PTFE, situando-se apenas em 0,02%.mesmo em ambientes úmidos.
4Estabilidade dimensional:
Este PCB oferece uma excelente estabilidade dimensional, com um coeficiente de expansão térmica (CTE) de 25 ppm/°C (eixo X), 34 ppm/°C (eixo Y) e 252 ppm/°C (eixo Z).Esta estabilidade garante ligações precisas e fiáveis, mesmo com temperaturas variáveis.
5Ampla faixa de frequências:
Experimente desempenho estável de DK em uma ampla faixa de frequências, tornando o PCB DiClad 880 adequado para diversas aplicações que exigem transmissão de sinal consistente.
6- Flexibilidade de conceção melhorada:
Graças à sua baixa DK, o PCB DiClad 880 suporta larguras de linha mais largas, permitindo uma menor perda de inserção e uma maior flexibilidade de projeto.Obtenha o melhor desempenho sem comprometer os requisitos do seu projeto.
Imóveis | Método de ensaio | Condição | DiClad 880 |
Constante dielétrica @ 10 GHz | IPC TM-650 2.5.5.5 | C23/50 | 2.17, 2.20 |
Constante dielétrica @ 1 MHz | IPC TM-650 2.5.5.3 | C23/50 | 2.17, 2.20 |
Fator de dissipação @ 10 GHz | IPC TM-650 2.5.5.5 | C23/50 | 0.0009 |
Factor de dissipação @ 1 MHz | IPC TM-650 2.5.5.3 | C23/50 | 0.0008 |
Coeficiente térmico de Er (ppm/°C) | IPC TM-650 2.5.5.5 Adaptado |
-10°C a +140°C | - 160 |
Resistência à descascagem (lbs. por polegada) | IPC TM-650 2.4.8 | Após o estresse térmico | 14 |
Resistividade de volume (MΩ-cm) | IPC TM-650 2.5.17.1 | C96/35/90 | 1.4 x 10 9 |
Resistividade de superfície (MΩ) | IPC TM-650 2.5.17.1 | C96/35/90 | 2.9 x 10 6 |
Resistência de arco | ASTM D-495 | D48/50 | > 180 |
Modulo de tração (kpsi) | ASTM D-638 | A, 23°C | 267, 202 |
Resistência à tração (kpsi) | ASTM D-882 | A, 23°C | 8.1, 7.5 |
Modulo de compressão (kpsi) | ASTM D-695 | A, 23°C | 237 |
Modulo flexural (kpsi) | ASTM D-790 | A, 23°C | 357 |
Desgaste dieléctrico (kV) | ASTM D-149 | D48/50 | > 45 |
Densidade (g/cm3) | Método ASTM D-792 A | A, 23°C | 2.23 |
Absorção de água (%) | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
E1/105 + D24/23 | 0.02 |
Coeficiente térmico | IPC TM-650 2.4.24 | 0°C a 100°C | |
Expansão (ppm/°C) | Mettler 3000 | ||
Eixo X | Máquinas e aparelhos de limpeza | 25 | |
Eixo Y | Analisador | 34 | |
Eixo Z | 252 | ||
Conductividade térmica (W/mK) | ASTM E-1225 | 100°C | 0.261 |
Desgaseamento | A NASA SP-R-0022A | 125°C, ≤ 10-6 torr | |
Perda de massa total (%) | Máximo de 1,00% | 0.01 | |
Volátil recolhido | Máximo 0,10% | 0.01 | |
Material condensável (%) | |||
Recuperação do vapor de água (%) | 0.01 | ||
Condensado visível (±) | Não | ||
Flammabilidade UL Ficheiro E 80166 | UL 94 Queimaduras verticais IPC TM-650 2.3.10 | C48/23/50, E24/125 | Cumprir os requisitos da UL94-V0 |
Detalhes da construção do PCB:
- PCB rígido de 2 camadas:
A construção deste PCB é um PCB rígido de duas camadas, fornecendo uma base sólida para os seus projetos eletrónicos.
- Construção de alta qualidade:
Com uma camada de cobre de 35 μm nos lados superior e inferior e uma espessura DiClad 880 de 0,762 mm (30 mil), este PCB garante condutividade e durabilidade excepcionais.
- Especificações precisas:
As dimensões deste PCB medem 60 mm x 60 mm (+/- 0,15 mm), oferecendo um fator de forma compacto mas versátil.A espessura do quadro acabado é 00,8 mm, e o peso do cobre acabado é de 1,4 ml para as camadas exteriores.
- Reliável revestimento e acabamento de superfície:
Este PCB possui espessura de revestimento de 20 μm para garantir conexões robustas.
- Garantia rigorosa da qualidade:
Antes da expedição, cada PCB é submetido a um teste elétrico de 100% para garantir um desempenho e uma fiabilidade excepcionais.
Material de PCB: | Fabrico a partir de fibras de vidro |
Designação | DiClad 880 |
Constante dielétrica: | 2.20 (10 GHz) |
Fator de dissipação | 0.0009 (10 GHz) |
Número de camadas: | PCB de duas faces, PCB multicamadas, PCB híbrido |
Peso de cobre: | 1 oz (35 μm), 2 oz (70 μm) |
Espessura dielétrica | 20 milímetros (0,508 mm), 30 milímetros (0,762 mm), 60 milímetros (1,524 mm) |
Tamanho do PCB: | ≤ 400 mm X 500 mm |
Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
Revestimento da superfície: | Ouro de imersão (ENIG), HASL, prata de imersão, estanho de imersão, OSP, ENEPIG, cobre desnudo, placado em ouro puro, etc. |
Aplicações:
O PCB DiClad 880 é adequado para uma ampla gama de aplicações, incluindo:
- Redes de alimentação por radar
- Redes comerciais de matriz em fases
- Antenas da Estação Base de Baixa Perda
- Sistemas de orientação
- Antenas de rádio digital
- Filtros, acopladores, LNAs
Fornecimento e normas:
Os PCBs DiClad 880 estão disponíveis em todo o mundo, permitindo-lhe aceder a esta tecnologia avançada independentemente da sua localização.Garantir uma produção de elevada qualidade e um desempenho consistente.
Melhore os seus projetos eletrónicos para um nível totalmente novo com o PCB DiClad 880, desbloqueando desempenho incomparável, fiabilidade excepcional e flexibilidade de design incomparável.Abrace o futuro da tecnologia de PCB e experimente a ponta hoje.
