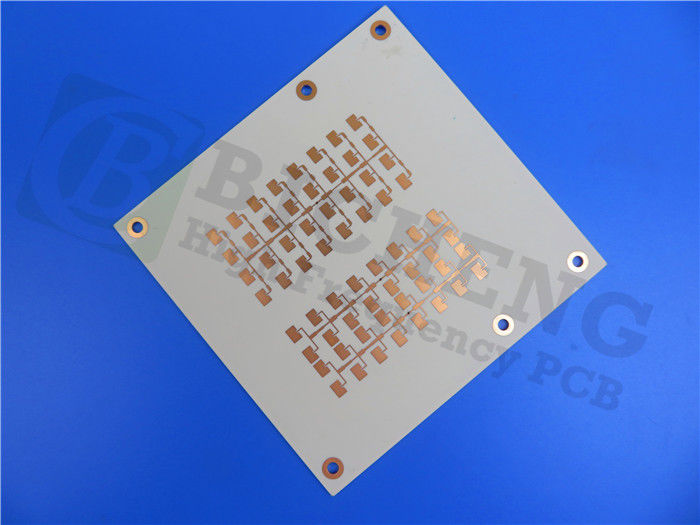

30mil Kappa 438 PCB 2 camadas placa de circuito com ENEPIG

30mil Kappa 438 PCB 2 camadas placa de circuito com ENEPIG

MOQ: 1pcs
preço: USD9.99-99.99/PCS
Embalagem padrão: Sacos de vácuo+Cartões
Período de entrega: 8-9 dias úteis
Método de pagamento: T/T
Capacidade de abastecimento: 5000 PCS por mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Materiais:
Rogers Core Kappa 438
Tamanho do PCB:
76.18 mm x 26.4 mm = 1 PCS, +/- 0,15 mm
Peso de cobre:
1 oz (1,4 ml) camadas exteriores
Revestimento de superfície:
ENEPIG
Número de camadas:
2-layer
Espessura do PCB:
0,8 milímetros
Destacar:

Placa de PCB ENEPIG

,

30 mil placas de PCB

Descrição do produto

Apresentando o Kappa 438 PCB, uma placa de circuito laminado de ponta que combina desempenho excepcional de alta frequência com a conveniência dos processos padrão de epóxi/vidro (FR-4).Fabricado com um sistema cerâmico de hidrocarbonetos reforçado com vidro, o Kappa 438 oferece integridade de sinal superior, baixa perda e propriedades retardadoras de chama, tornando-o a escolha ideal para uma ampla gama de aplicações.Vamos explorar as características notáveis e benefícios que separam o Kappa 438 PCB da concorrência.


Este PCB Kappa 438 possui uma série de características excepcionais que garantem um desempenho e uma confiabilidade excepcionais em aplicações exigentes.



1Plataforma termostática de hidrocarbonetos reforçada com vidro:
O PCB Kappa 438 é construído em uma plataforma termo-estabilizadora de hidrocarbonetos reforçada com vidro robusta, fornecendo uma base sólida para circuitos confiáveis.



2Constante dielétrica adaptada (Dk):
Com um Dk adaptado de 4.38, o Kappa 438 se alinha perfeitamente com os padrões da indústria FR-4, tornando fácil a conversão de projetos FR-4 existentes que exigem melhor desempenho elétrico.



3Tolerância de Dk e espessura:
O Kappa 438 oferece tolerâncias de Dk e espessura mais apertadas em comparação com o FR-4, garantindo um desempenho de circuito consistente e permitindo uma execução de projeto precisa.



Imóveis Valor típico Kappa 438 Direção Unidades Condição Método de ensaio
Constante dielétrica 4.38 Z - 2.5 GHz Método de comprimento de fase diferencial
Fator de dissipação bronzeamento, d 0.005 Z - 10 GHz/23°C IPC-TM-650 2.5.5.5
Coeficiente térmico da constante dielétrica e - 21 anos. - ppm/°C 10 GHz (-50 a 150°C) IPC-TM-650 modificado 2.5.5.5
Resistividade de volume 2.9 x 109 - MΩ•cm COND A IPC-TM-650 2.5.17.1
Resistividade de superfície 6.2 x 107 - COND A IPC-TM-650 2.5.17.1
Força elétrica 675 Z V/mil - IPC-TM-650 2.5.6.2
Resistência à tração 16 12 MD CMD KPSI - ASTM D3039/D3039-14
Força flexural 25 19 MD CMD KPSI - IPC-TM-650 2.4.4
Estabilidade dimensional - 0,48-0.59 MD CMD mm/m - IPC-TM-650 2.4.39a
Coeficiente de expansão térmica 13 X ppm/°C -55 a 288°C IPC-TM-650 2.4.41
16 Y
42 Z
Conductividade térmica 0.64 Z W/(m.K) 80°C ASTM D5470
Tempo para a deslaminagem (T288) > 60 - Minutos 288°C IPC-TM-650 2.4.24.1
Tg > 280 - °C TMA - IPC-TM-650 2.4.24.3
Td 414 - °C - IPC-TM-650 2.3.40
Absorção de umidade 0.07 - % 24/23 IPC-TM-650 2.6.2.1
Modulo do Jovem 2264 2098 MD CMD KPSI - ASTM D3039/D3039-14
Modulo flexível 2337 2123 MD CMD KPSI - IPC-TM-650 2.4.4
Incline-se. 0.03 - % - IPC-TM-650 2.4.22C
Torção 0.08 - % - IPC-TM-650 2.4.22C
Resistência ao descascamento do cobre após o estresse térmico 5.8 - Pound/in 1 oz (35 μm) de folha IPC-TM-650 2.4.8
Inflamabilidade V-0 - - - UL 94
Gravidade específica 1.99 - g/cm3 - A norma ASTM D792
Processo sem chumbo compatível - Sim, sim. - - -



4. CTE baixo no eixo Z e Tg elevado:
Com um coeficiente de expansão térmica (CTE) baixo no eixo Z de 42 ppm/°C e uma alta temperatura de transição do vidro (Tg) de > 280°C TMA,O PCB Kappa 438 garante estabilidade e confiabilidade mesmo em ambientes de temperatura desafiadores.



5Coeficiente térmico de Dk:
O Kappa 438 apresenta um coeficiente térmico de Dk de -21 ppm/°C durante uma faixa de temperatura de -50°C a 150°C, proporcionando excelente estabilidade e minimizando a distorção do sinal.



6. UL 94-V0 Retardo de Chama:
Cumprindo os requisitos UL 94-V0, o Kappa 438 garante maior segurança e tranquilidade.



Material de PCB: Cerâmica reforçada com hidrocarbonetos de vidro
Designação Kappa 438
Constante dielétrica: 4.38
Número de camadas: Dupla camada, multicamada, PCB híbrido
Peso de cobre: 0.5 oz (17 μm), 1 oz (35 μm)
Espessura do PCB: 20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm)
Tamanho do PCB: ≤ 400 mm X 500 mm
Máscara de solda: Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície: Cobre nu, HASL, ENIG, OSP etc.



Benefícios incomparáveis da integração sem esforço:


O Kappa 438 PCB oferece uma série de benefícios que o tornam uma escolha excelente para suas necessidades de circuitos.



1Compatibilidade com os processos FR-4:
Projetado para facilitar a fabricação e montagem de PCB, o Kappa 438 integra-se perfeitamente nos fluxos de trabalho FR-4 existentes, simplificando o processo de adoção.



2Melhor desempenho elétrico:
Com seu Dk personalizado, o Kappa 438 permite uma conversão suave de projetos FR-4 existentes, oferecendo melhor desempenho elétrico sem comprometer a conveniência.



3. Desempenho de circuito consistente:
Contem com a Kappa 438 para oferecer um desempenho de circuito consistente e confiável, garantindo que os seus projetos atendam aos mais altos padrões.



4- Flexibilidade e fiabilidade do projecto:
O Kappa 438 permite uma maior flexibilidade de projeto e confiabilidade de furo revestido, capacitando-o a criar circuitos inovadores e robustos.



5Compatibilidade de montagem automatizada:
O Kappa 438 é totalmente compatível com processos de montagem automatizados, simplificando a produção e reduzindo custos.

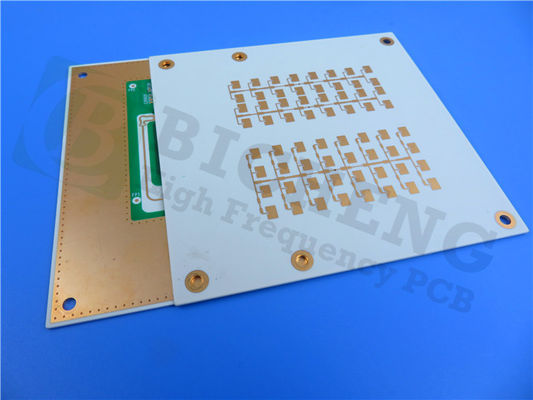

30mil Kappa 438 PCB 2 camadas placa de circuito com ENEPIG 0



Detalhes da construção:
Este PCB Kappa 438 possui uma construção rígida de 2 camadas, otimizada para desempenho e facilidade de uso.

- Dimensões dos painéis: 76,18 mm x 26,4 mm, permitindo aplicações versáteis
- Traça/Espaço mínimo: 5/5 mils, permitindo o design de circuitos complexos
- Tamanho mínimo do buraco: 0,30 mm, facilitando a integração perfeita dos componentes
- espessura do cartão acabado: 0,8 mm, conseguindo um equilíbrio entre compacidade e durabilidade
- Peso de Cu acabado: camadas exteriores de 1 oz (1,4 mils), garantindo condutividade óptima
- através de espessura de revestimento: 20 μm, garantindo conexões elétricas fiáveis
- acabamento superficial: ENEPIG, que oferece uma resistência superior à corrosão e à soldabilidade
Não, para uma aparência limpa e minimalista
Não, mantendo uma estética elegante e profissional
- Top Solder Mask: Não, oferecendo flexibilidade no design e personalização
- Máscara de solda inferior: Não, assegurando um projeto simplificado e eficiente
- 100% de teste elétrico: cada placa é submetida a testes rigorosos para garantir uma funcionalidade perfeita antes da expedição.



Experiência Disponibilidade mundial:
O PCB Kappa 438 está disponível em todo o mundo, permitindo que engenheiros e designers de todos os cantos do globo acessem suas capacidades notáveis e desbloqueiem novas possibilidades em seus projetos.


Quer estejam a trabalhar em sistemas Wi-Fi de nível operador, redes de células pequenas, comunicação entre veículos ou aplicações IoT, o Kappa 438 PCB permite-lhes alcançar resultados excepcionais.Atualize seus projetos hoje e experimente a integração perfeita, desempenho excepcional, e confiabilidade que o Kappa 438 PCB oferece.



30mil Kappa 438 PCB 2 camadas placa de circuito com ENEPIG 1
