5 milímetros RF-35A2 PCB duplo lado imersão prata sem máscara de solda

Introdução do PCB recém-vendido baseado no Substrato RF-35A2. RF-35A2 é um material de PCB de ponta projetado para oferecer desempenho excepcional em aplicações de alta frequência.Com um teor de fibra de vidro ultra-baixo e uma constante dielétrica homogénea, RF-35A2 alcança propriedades de perda de inserção incomparáveis e transferência de potência ideal, tornando-se a melhor escolha para amplificadores de potência, filtros / acopladores, circuitos digitais de alta velocidade, componentes passivos,e antenas sem fios.

O RF-35A2 se destaca pelo seu substrato de amplificador de potência de perda ultra baixa, fornecendo uma plataforma ideal para amplificadores de potência com degradação mínima do sinal e máxima eficiência.A sua constante dielétrica (Dk) de 3.5 a 10 GHz assegura uma propagação do sinal consistente e minimiza as variações de impedância, graças à sua homogeneidade Dk em todo o laminado.

Outra característica notável do RF-35A2 é um fator de dissipação excepcionalmente baixo.RF-35A2 permite a transferência de potência máxima, minimizando a geração de calorEsta característica permite uma amplificação de potência eficiente sem sacrificar o desempenho.

O RF-35A2 apresenta baixos coeficientes de expansão térmica (CTE) com valores x e y de 10 ppm/°C e 13 ppm/°C, respectivamente.Estes baixos valores de CTE contribuem para a estabilidade dimensional e fiabilidade do material, tornando-se uma excelente opção para a montagem de superfície de portadores de chips.

Fabricado usando um processo proprietário de várias etapas, o RF-35A2 garante excelente adesão à casca de cobre.Esta adesão superior aumenta a fiabilidade e a durabilidade das ligações entre as camadas de cobre e o substrato, proporcionando uma base sólida para o seu projeto de PCB.

Além das suas excelentes propriedades elétricas, o RF-35A2 oferece vários benefícios: a sua tolerância Dk de ± 0,05 garante um desempenho consistente em todos os lotes de produção,com excelente resistência à casca (1 oz)Com uma baixa absorção de umidade de 0,03%, o RF-35A2 mantém estabilidade e fiabilidade em vários ambientes.O material também facilita a facilidade de perfuração, simplificando o processo de fabrico de PCB.

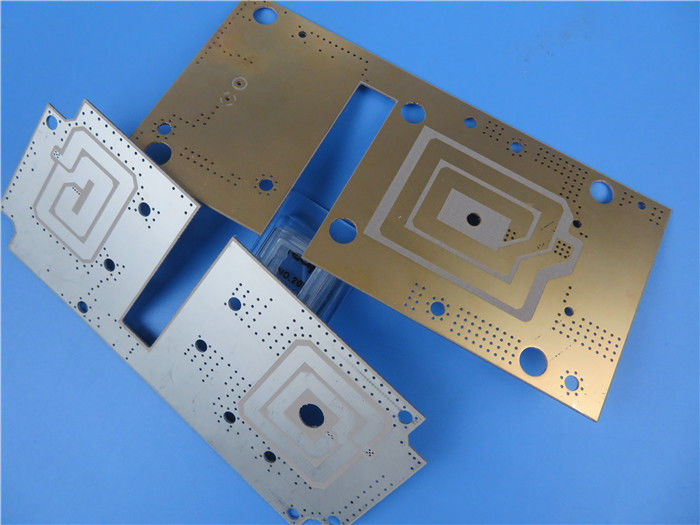

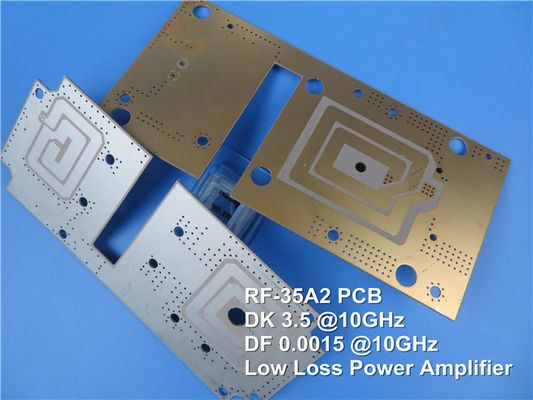

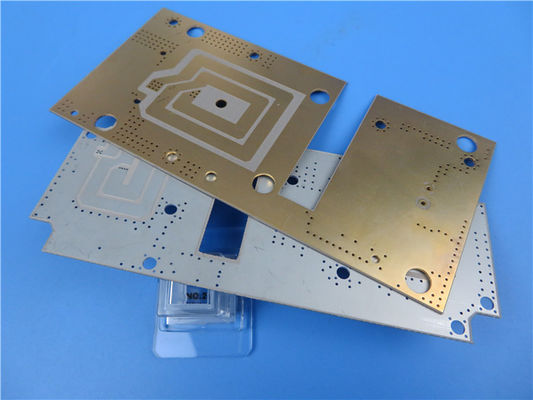

Este PCB rígido de 2 camadas construído com RF-35A2 possui uma camada de cobre de espessura de 35 μm (1 oz) para condutividade ideal.fornecendo as propriedades elétricas desejadasAs dimensões do quadro são de 76,04 mm x 33,18 mm (1 PCS) com uma tolerância de +/- 0,15 mm, garantindo dimensões precisas para as suas necessidades específicas.O PCB é submetido a 100% de testes elétricos antes da expedição, assegurando a sua fiabilidade e conformidade com as normas de qualidade.

Com 23 componentes e 56 pastilhas totais, incluindo 45 pastilhas através de buracos e 11 pastilhas SMT superiores, este PCB oferece versatilidade para várias aplicações.proporcionando flexibilidade nas conexões de circuitoO PCB é compatível com os ficheiros de ilustração Gerber RS-274-X e fabricado para cumprir o padrão de qualidade IPC-Classe-2, garantindo fiabilidade e desempenho consistente.

Os PCB RF-35A2 estão disponíveis para compra em todo o mundo, permitindo que engenheiros e fabricantes de todas as regiões se beneficiem de sua qualidade excepcional.Desbloqueie o potencial do RF-35A2 nas suas aplicações de alta frequência, tais como amplificadores de potência, filtros/acopladores, circuitos digitais de alta velocidade, componentes passivos e antenas sem fios.
