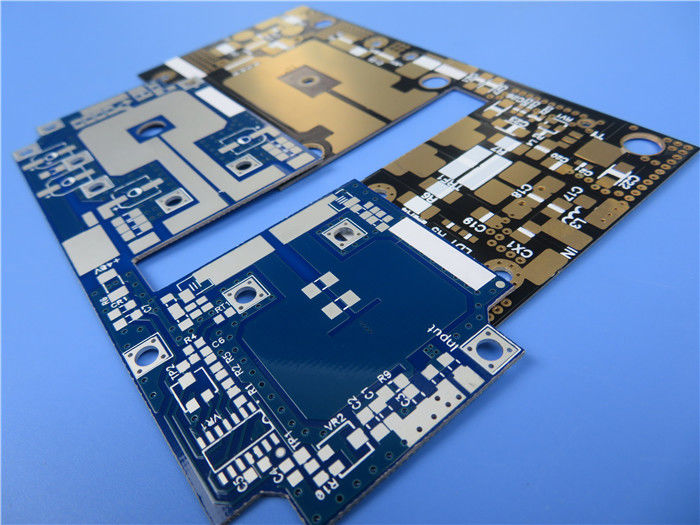

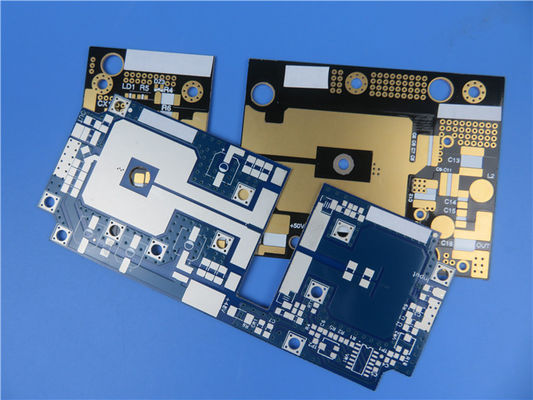

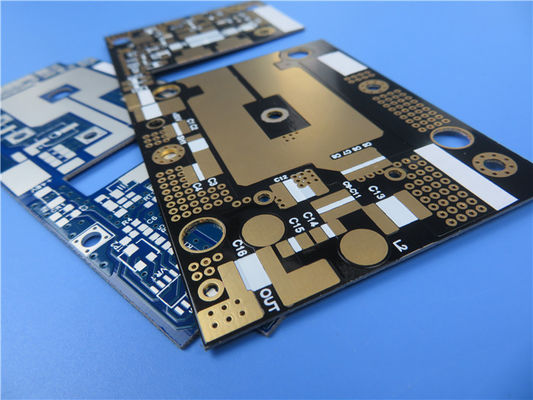

1OZ RF-60TC placa de circuito impresso 5mil 0,25mm com ouro de imersão

Introdução do PCB de alta frequência avançado para aplicações de energia e antenas - RF-60TC PCB.RF-60TC é um material de alta frequência de ponta projetado para atender às demandas de aplicações de RF e microondas de alta potênciaEste laminado de PTFE com condutividade térmica, revestido de cerâmica e reforçado com vidro, oferece um desempenho excepcional para aplicações que exigem temperaturas de funcionamento mais baixas, ganhos melhorados,e eficiências nos projetos de antenas miniaturizadasO RF-60TC estabelece um novo padrão no mercado de 6,15 DK, proporcionando uma excelente dissipação de calor dielétrico e perdas dielétricas notavelmente baixas.

Características principais do RF-60TC:

1. Compósitos cerâmicos PTFE reforçados com vidro:
O RF-60TC incorpora compósitos cerâmicos PTFE avançados reforçados com vidro, garantindo desempenho e confiabilidade superiores em aplicações de alta potência.

2Constante dielétrica de precisão (Dk) de 6,15 a 10 GHz:
Com um Dk estável de 6,15 a 10 GHz, o RF-60TC garante um desempenho elétrico consistente em uma ampla gama de frequências, permitindo uma propagação precisa do sinal.

3Fator de dispersão baixo:
A RF-60TC possui um baixo fator de dissipação de 0,002 a 10 GHz e 23 °C, permitindo uma transferência de energia eficiente, minimizando a perda de energia.

4Coeficiente térmico de Dk:
O material apresenta um coeficiente térmico de Dk de -3,58 ppm/°C numa faixa de temperatura de -50°C a 150°C, garantindo características eléctricas estáveis mesmo em condições térmicas variáveis.

5Excelente condutividade térmica:
O RF-60TC oferece altos valores de condutividade térmica, proporcionando uma transferência de calor aprimorada e permitindo uma margem de projeto adicional.Ajuda a prolongar a vida útil dos componentes ativos e melhora a fiabilidade a longo prazoOs valores de condutividade térmica são 0,9 W/M*K (não revestido), 1,0 W/M*K (0,5 oz de cobre) e 1,05 W/M*K (1 oz de cobre).

6. Baixa absorção de umidade:
Com uma taxa de absorção de umidade de apenas 0,03%, o RF-60TC mantém suas propriedades elétricas e mecânicas, garantindo um desempenho consistente ao longo do tempo.

7Estabilidade dimensional e CTE:

O RF-60TC apresenta baixos coeficientes de expansão térmica (CTE) com valores dos eixos X e Y de 9,9 ppm/°C e um valor do eixo Z de 40 ppm/°C.Esta excelente estabilidade dimensional permite a construção de PCBs multicamadas com alta contagem de camadas com uma maior confiabilidade de revestimento através de buracos.

Benefícios do RF-60TC:

- Tangente de perda melhorada para melhor integridade do sinal.
- Alta condutividade térmica para dissipação de calor eficiente.
- Estabilidade dimensional melhorada para um desempenho confiável.
- CTE baixo no eixo Z de 40 ppm/°C para reduzir a tensão sobre os componentes.
- Excelente adesão ao metal para ligações seguras.
- Dk estável sobre frequência e temperatura para um desempenho consistente.
- Baixa absorção de humidade para fiabilidade a longo prazo.

Detalhes da construção do PCB:
O substrato RF-60TC tem uma espessura de 0,127 mm (5 mils), fornecendo as propriedades elétricas desejadas.As dimensões do quadro são 54.19mm x 34.47mm (1PCS) com uma tolerância de +/- 0.15mm, garantindo dimensões precisas para as suas necessidades específicas.assegurar a sua fiabilidade e conformidade com as normas de qualidade.

Estatísticas de PCB:

Este PCB RF possui 14 componentes e um total de 32 pads, incluindo 21 pads através de buracos e 11 pads SMT superiores.

Arte e padrões de qualidade:

Os PCB RF-60TC são compatíveis com ficheiros de ilustração Gerber RS-274-X e são fabricados para cumprir o padrão de qualidade IPC-Classe-2, garantindo fiabilidade e desempenho consistente.Estão disponíveis para compra em todo o mundo., permitindo aos engenheiros e fabricantes de todas as regiões beneficiarem da sua qualidade excepcional.

Aplicações típicas do RF-60TC:

Experimente o desempenho excepcional e a confiabilidade do RF-60TC em seus amplificadores de alta potência, antenas miniaturizadas, dispositivos GPS, filtros, acopladores, divisores e satélites.Ordenar PCBs RF-60TC hoje e levar seus projetos para novos patamares de eficiência e desempenho.
