MOQ: | 1pcs |
preço: | USD9.99-99.99/PCS |
Embalagem padrão: | Sacos de vácuo+Cartões |
Período de entrega: | 8-9 dias úteis |
Método de pagamento: | T/T |
Capacidade de abastecimento: | 5000 PCS por mês |

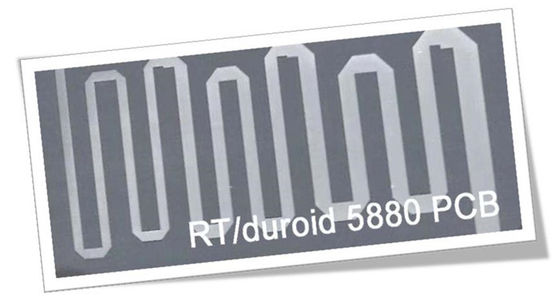

Apresento o nosso recém-vendido PCB com os laminados de alta frequência Rogers RT/duroid 5880.Estes compósitos avançados de PTFE reforçados com microfibras de vidro oferecem um desempenho excepcional para aplicações de alta frequência e banda largaCom uma baixa constante dielétrica (Dk) e baixa perda dielétrica, este PCB garante propriedades elétricas uniformes numa ampla gama de frequências.A sua natureza isotrópica e tolerâncias apertadas tornam-na uma escolha ideal para aplicações exigentes em várias indústrias.
Características principais:
- Constante dielétrica de 2,2 com uma tolerância de 0,02 a 10 GHz/23°C
- Fator de dissipação de 0,0009 a 10 GHz
- coeficiente de temperatura da constante dielétrica (TCDk) de -125 ppm/°C
- Baixa absorção de humidade de 0,02%
- Coeficiente de expansão térmica (CTE) no eixo X: 31 ppm/°C, eixo Y: 48 ppm/°C, eixo Z: 237 ppm/°C
- Material isotrópico com propriedades eléctricas uniformes
Benefícios:
1. Propriedades elétricas uniformes: o PCB mantém um desempenho elétrico consistente numa ampla gama de frequências, garantindo uma transmissão de sinal fiável.
2Fácil personalização: os laminados RT/duroide 5880 são fáceis de cortar, formar e mecanizar, permitindo uma personalização precisa para atender aos requisitos específicos do projeto.
3Resistência química: Estes laminados são resistentes aos solventes e reagentes utilizados nos processos de gravação ou revestimento, aumentando a sua durabilidade e longevidade.
4. Adequado para ambientes de alta umidade: Com baixa absorção de umidade, os laminados RT/duroide 5880 funcionam bem em ambientes de alta umidade ou propensos à umidade.
5Material bem estabelecido: RT/duroide 5880 é um material bem conhecido e amplamente utilizado na indústria, garantindo um histórico comprovado de fiabilidade e desempenho.
6. Baixa perda elétrica: Este PCB oferece a menor perda elétrica entre os materiais PTFE reforçados, garantindo uma transmissão de sinal eficiente e uma degradação mínima do sinal.
Imóveis | NT1duroide | Direção | Unidades | Condição | Método de ensaio | |
Constante dielétrica,εProcesso | 2.20 2.20±0.02 de espécime. |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Constante dielétrica,εDesenho | 2.2 | Z | N/A | 8 GHz a 40 GHz | Método de comprimento de fase diferencial | |
Fator de dissipação,tanδ | 0.0004 0.0009 |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Coeficiente térmico de ε | - 125 | Z | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 | |
Resistividade de volume | 2 x 107 | Z | Mohm cm | C/96/35/90 | ASTM D 257 | |
Resistividade de superfície | 3 x 107 | Z | - O quê? | C/96/35/90 | ASTM D 257 | |
Calor específico | 0.96(0.23) | N/A | j/g/k (cal/g/c) |
N/A | Calculado | |
Módulo de tração | Ensaio a 23°C | Ensaio a 100°C | N/A | MPa ((kpsi) | A | ASTM D 638 |
1070 ((156) | 450 ((65) | X | ||||
860(125) | 380 ((55) | Y | ||||
Estresse extremo | 29(4.2) | 20(2.9) | X | |||
27(3.9) | 18(2.6) | Y | ||||
Estiramento Final | 6 | 7.2 | X | % | ||
4.9 | 5.8 | Y | ||||
Modulo de compressão | 710(103) | 500(73) | X | MPa ((kpsi) | A | ASTM D 695 |
710(103) | 500(73) | Y | ||||
940(136) | 670(97) | Z | ||||
Estresse extremo | 27(3.9) | 22(3.2) | X | |||
29 ((5.3) | 21(3.1) | Y | ||||
52(7.5) | 43(6.3) | Z | ||||
Estiramento Final | 8.5 | 8.4 | X | % | ||
7.7 | 7.8 | Y | ||||
12.5 | 17.6 | Z | ||||
Absorção de umidade | 0.02 | N/A | % | 0.62 " (~ 1.6 mm) D48/50 | ASTM D 570 | |
Conductividade térmica | 0.2 | Z | W/m/k | 80°C | ASTM C 518 | |
Coeficiente de expansão térmica | 31 48 237 |
X Y Z |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
Td | 500 | N/A | °C TGA | N/A | ASTM D 3850 | |
Densidade | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
Peel de cobre | 31.2 ((5.5) | N/A | Pl ((N/mm) | 1 oz ((35 mm) de folha EDC após flutuação de solda |
IPC-TM-650 2.4.8 | |
Inflamabilidade | V-0 | N/A | N/A | N/A | UL 94 | |
Processo sem chumbo compatível | - Sim, sim. | N/A | N/A | N/A | N/A |

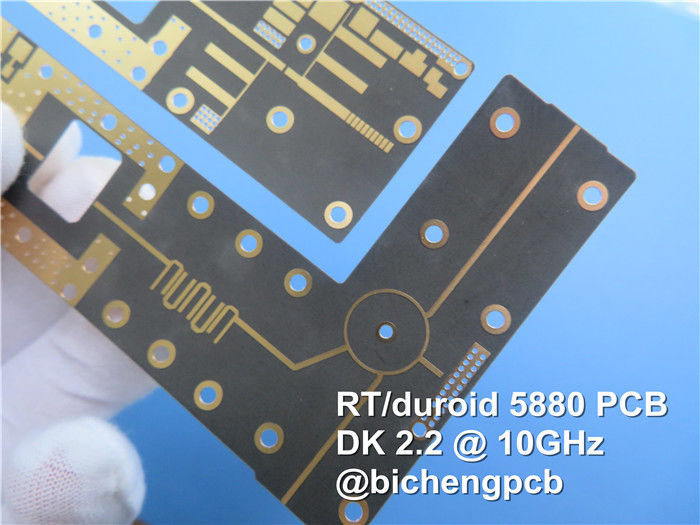

A primeira camada de cobre, Copper_layer_1, tem uma espessura de 35 μm, fornecendo excelente condutividade para transmissão de sinal.O núcleo do PCB é composto de laminado RT/duroide 5880Por fim, a segunda camada de cobre, Copper_layer_2, também tem uma espessura de 35 μm, completando o empilhamento.
Passando aos detalhes da construção do PCB, as dimensões do painel são de 43 mm x 43 mm, com uma tolerância apertada de +/- 0,15 mm. A largura mínima de traço/espaço é de 4/5 mils,permitindo um roteamento preciso e uma utilização eficiente do espaço do quadroO tamanho mínimo do orifício é de 0,5 mm, para acomodar componentes com diferentes tamanhos de chumbo.
Este PCB não inclui vias cegas, simplificando o processo de fabricação e reduzindo os custos.As camadas exteriores têm um peso de cobre de 1 oz (1A espessura do revestimento é de 20 μm, garantindo ligações fiáveis entre as diferentes camadas do PCB.
O acabamento da superfície deste PCB é ENEPIG (Electroless Nickel Electroless Palladium Immersion Gold), que oferece excelente resistência à corrosão e soldabilidade.O PCB não inclui serigrafia superior ou inferior ou máscara de solda superior ou inferior, simplificando o processo de fabrico e reduzindo os custos.
Antes da expedição, cada PCB é submetido a um teste elétrico de 100% para garantir a sua funcionalidade e desempenho.Este processo de ensaio abrangente garante que o PCB cumpre as especificações e funções exigidas conforme pretendido.
Em termos de estatísticas de PCB, este PCB é composto por 8 componentes, permitindo uma montagem e integração simplificadas.que servem como pontos de ligação para componentes e permitem a transmissão de sinais eléctricosDestes pads, 17 são dedicados a componentes através de buracos, enquanto 11 são projetados para componentes de tecnologia de montagem de superfície (SMT) no lado superior do quadro.Não há tampas SMT no lado inferior do PCBEsta placa de PCB inclui 7 vias, que permitem ligações entre diferentes camadas e facilitam o fluxo de sinais e energia.que representam o caminho elétrico distinto dentro do projeto do PCB.
O formato de ilustração utilizado para este PCB é o Gerber RS-274-X, um padrão amplamente aceito na indústria para a fabricação de PCB.Assegura a compatibilidade com vários processos de fabrico e permite a reprodução precisa do desenho.
O PCB cumpre a norma IPC-Classe 2, que estabelece critérios específicos de qualidade e desempenho para os PCB destinados a produtos eletrónicos gerais.Esta adesão a uma norma industrial reconhecida garante que o PCB atenda aos níveis exigidos de fiabilidade e desempenho.
A disponibilidade deste PCB não se limita a uma região ou mercado específico. É acessível em todo o mundo, permitindo que clientes de diferentes locais se beneficiem de suas características e aplicações.
RT duroid 5880 PCB é comumente utilizado em antenas de banda larga de companhias aéreas comerciais, circuitos de microstrip e stripline, aplicações de ondas milimétricas, sistemas de radar, sistemas de orientação,com uma tensão de saída superior a 1000 V,.
