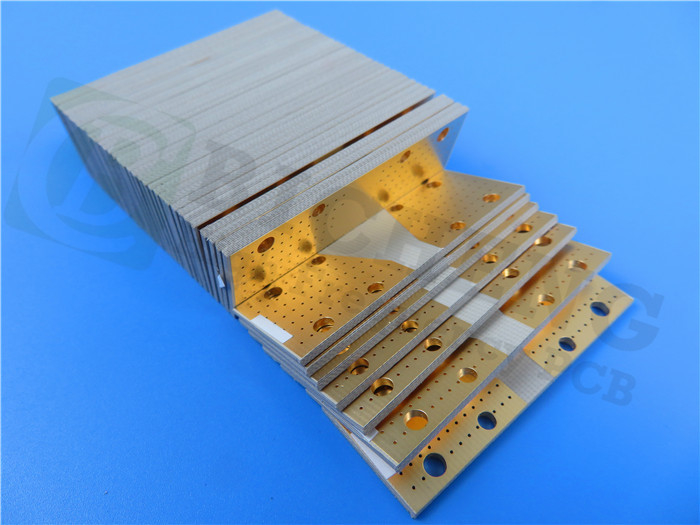

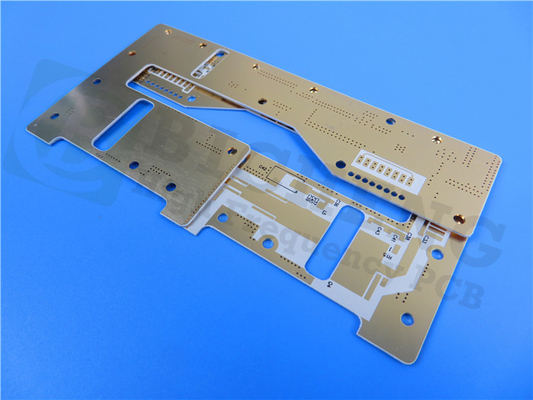

0.6mm RT duroid 6035HTC 20mil 2 camadas de alta frequência PCB imersão ouro

0.6mm RT Duroid 6035HTC 20mil 2-layer High Frequency PCB Immersion Gold
0.6mm RT Duroid 6035HTC 20mil 2-layer High Frequency PCB Immersion Gold 0.6mm RT Duroid 6035HTC 20mil 2-layer High Frequency PCB Immersion Gold

Imagem Grande :  0.6mm RT duroid 6035HTC 20mil 2 camadas de alta frequência PCB imersão ouro

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: USD9.99-99.99/PCS
Detalhes da embalagem: Sacos de vácuo+Cartões
Tempo de entrega: 8-9 dias úteis
Termos de pagamento: T/T
Habilidade da fonte: 5000 PCS por mês
Descrição de produto detalhada
Materiais: NT1 mercado interno Tamanho do PCB: 720,66 mm x 83,2 mm = 1 PCS, +/- 0,15 mm
Peso de cobre: 1 oz (1,4 ml) camadas exteriores Revestimento de superfície: ENIG
Número de camadas: 2-layer Espessura do PCB: 20 mil.
Realçar:

20mil RT duroide 6035HTC PCB

,

0.6mm RT duroide 6035HTC PCB

,

Imersão de ouro RT duroide 6035HTC PCB

Introduzindo o PCB de Alta Frequência baseado no RT/duroide 6035HTC, concebido com compósitos PTFE cerâmicos, este material de circuito de ponta oferece desempenho e fiabilidade excepcionais,tornando-a a escolha ideal para aplicações de alta potência exigentesDespedir-se das preocupações térmicas e dar as boas-vindas a uma nova era de eficiência e precisão.



Características principais:

O RT/duroide 6035HTC High Frequency PCB possui propriedades elétricas impressionantes que garantem uma propagação precisa do sinal e durabilidade a longo prazo.fornece uma transmissão de sinal precisa e fiávelO baixo factor de dissipação de 0,0013 a 10 GHz/23°C minimiza a perda de sinal, garantindo um desempenho óptimo.O seu coeficiente térmico de constante dielétrica de -66 ppm/°C proporciona uma estabilidade térmica excepcionalAlém disso, a taxa de absorção de umidade de apenas 0,06% garante durabilidade e fiabilidade a longo prazo.



Conductividade térmica superior:

Uma das características destacadas do RT/duroide 6035HTC High Frequency PCB é a sua condutividade térmica superior.este PCB permite uma dissipação de calor eficiente, evitando o sobreaquecimento e assegurando um desempenho fiável mesmo em condições de alta potência.Melhora o desempenho geral e a longevidade das aplicações de alta potência, tornando-a uma excelente escolha para ambientes exigentes.



NT1 desmatamento
Imóveis NT2cloreto de sódio Direção Unidades Condição Método de ensaio
Constante dielétrica,εProcesso 3.50±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada
Constante dielétrica,εDesenho 3.6 Z   8 GHz - 40 GHz Método de comprimento de fase diferencial
Fator de dissipação 0.0013 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Coeficiente térmico de ε - 66 Z ppm/°C -50°C a 150°C Mod IPC-TM-650, 2.5.5.5
Resistividade de volume 108   MΩ.cm A IPC-TM-650, 2.5.17.1
Resistividade de superfície 108   A IPC-TM-650, 2.5.17.1
Estabilidade dimensional -0,11 -0.08 CMD MD mm/m (mils/ polegada) 0.030" 1 oz de folha EDC espessura após gravação "+E4/105 IPC-TM-650 2.4.39A
Módulo de tração 329 244 MD CMD KPSI 40 horas @23°C/50RH ASTM D638
Absorção 0.06   % D24/23 IPC-TM-650 2.6.2.1 ASTM D570
Coeficiente de expansão térmica (-50 °C a 288 °C) 19 19 39 X Y Z ppm/°C 23°C / 50% HRC IPC-TM-650 2.4.41
Conductividade térmica 1.44   W/m/k 80°C ASTM C518
Densidade 2.2   gm/cm3 23°C A norma ASTM D792
Força da casca de cobre 7.9   Plínio 20 s. @ 288 °C IPC-TM-650 2.4.8
Inflamabilidade V-0       UL 94
Processo sem chumbo compatível - Sim, sim.



Desempenho inigualável:

O RT/duroide 6035HTC High Frequency PCB oferece desempenho inigualável em vários aspectos.garantir a transmissão do sinal sem problemas com interferências mínimasCom menor perda de inserção, garante uma maior integridade do sinal, mantendo a integridade dos sinais transmitidos.permitir uma operação fiável e reduzir o risco de degradação do sinal devido a flutuações de temperatura.



Detalhes do empilhamento e da construção do PCB:

Este PCB possui uma construção de PCB rígido de 2 camadas. O cobre_camada_1, com uma espessura de 35 μm, facilita a condução eficiente do sinal. A camada RT/duroide 6035HTC, medindo 0,508 mm (20 mil),garante propriedades elétricas ideais para um desempenho superiorPor fim, a camada de cobre 2, também de 35 μm de espessura, proporciona um desempenho de sinal consistente em toda a PCB.



Especificações:

- Dimensões dos painéis: 72,66 mm x 83,2 mm, garantindo compacidade e flexibilidade.
- Traça/Espaço mínimo: 5/6 mil para circuitos complexos.
- Tamanho mínimo do buraco: 0,4 mm para colocação precisa dos componentes.
- espessura da placa acabada: 0,6 mm, conseguindo um equilíbrio entre durabilidade e compacidade.
- Peso de Cu acabado: camadas externas de 1 oz (1,4 mil), garantindo uma condução de sinal fiável.
- através de espessura de revestimento: 20 μm para uma interconexão eficiente.
- Finalização da superfície: ouro de imersão, proporcionando excelente condutividade e resistência à corrosão.
- Supremo Silkscreen: Branco, facilitando a identificação clara dos componentes.
Não, para uma aparência limpa e minimalista.
- Máscara de solda superior: verde, garantindo solda e proteção eficazes.
Não, oferecendo flexibilidade para personalização.
- 100% Testes eléctricos utilizados antes da expedição, garantindo a garantia da qualidade.



Material de PCB: Compositos de PTFE preenchidos com cerâmica
Designação NT1comunicação
Constante dielétrica: 3.50±0.05
Número de camadas: Dupla camada, multicamada, PCB híbrido
Peso de cobre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Espessura do PCB: 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm)
Tamanho do PCB: ≤ 400 mm X 500 mm
Máscara de solda: Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície: Cobre nu, HASL, ENIG, OSP etc.



Informações adicionais:

- Componentes: 24, oferecendo versatilidade para várias aplicações.
- Pads totais: 74, proporcionando amplas opções de conectividade.
- Acessórios através de buracos: 45, facilitando a montagem segura e estável dos componentes.
- Pads SMT superiores: 29, permitindo uma integração eficiente da tecnologia de montagem de superfície.
- Pads SMT inferiores: 0, proporcionando flexibilidade para diferentes configurações de montagem.
- vias: 45, garantindo um encaminhamento e interconexão eficientes do sinal.
- Redes: 3, simplificando a concepção e otimização dos circuitos.



0.6mm RT duroid 6035HTC 20mil 2 camadas de alta frequência PCB imersão ouro 0



Normas e disponibilidade:

- Arte fornecida: Gerber RS-274-X, garantindo a compatibilidade e facilidade de utilização.
- Padrão aceito: IPC-Classe-2, garantindo uma fabricação de alta qualidade.
- Disponibilidade: em todo o mundo, permitindo a acessibilidade aos clientes em todo o mundo.



Aplicações:

O RT/duroide 6035HTC High Frequency PCB encontra a sua utilidade numa ampla gama de aplicações, incluindo:


- amplificadores de RF e microondas de alta potência, que garantem uma amplificação do sinal confiável e eficiente.
- Amplificadores de potência, acopladores, filtros, combinadores e divisores de potência, permitindo a integração perfeita em vários sistemas.



Levante as suas aplicações de RF e microondas de alta potência para novas alturas com o RT/duroide 6035HTC High Frequency PCB.e uma fiabilidade inigualável que excede todas as expectativasTomem medidas hoje para desbloquear um reino extraordinário de possibilidades.
