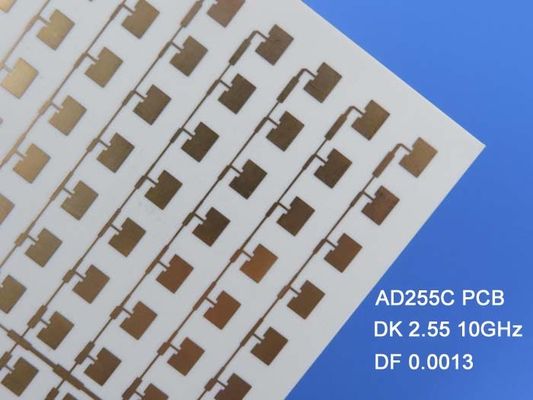

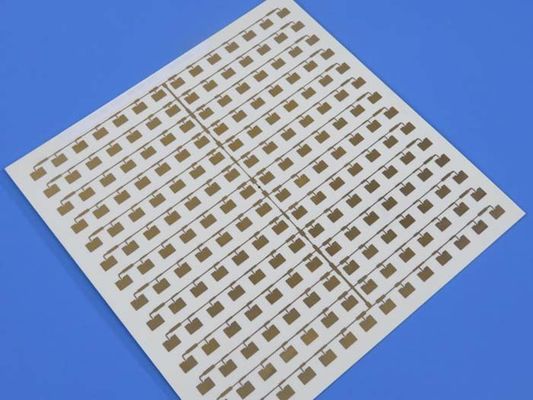

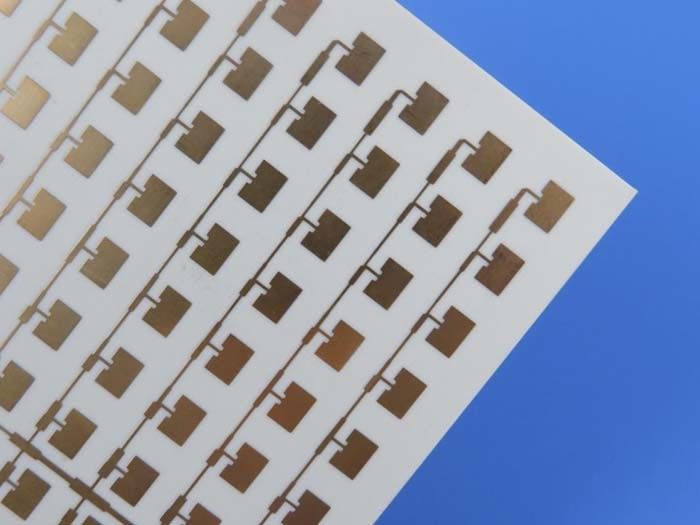

20mil AD255C Antenna PCB 2 camadas Imissão Placas de circuito impresso de prata

Introduzindo um novo PCB de antena baseado no AD255C.O AD255C Antenna PCB é um produto excepcional projetado para oferecer desempenho e confiabilidade excepcionais para uma ampla gama de aplicações de microondas e RF na infraestrutura de telecomunicaçõesCom as suas características avançadas e design inovador, esta PCB é uma mudança de jogo no mundo dos laminados de antena.

Com materiais à base de PTFE reforçados com vidro, o AD255C fornece constante dielétrica controlada, baixo desempenho de perda e notável desempenho de intermodulação passiva (PIM).O reforço de vidro tecido garante excelente processamento de circuitos e permite a fabricação de placas de circuito de alto rendimento, garantindo uma qualidade e uma eficiência ótimas.

Características principais:
- PTFE com baixíssimas perdas e compósito cerâmico para desempenho superior
- Constante dielétrica de 2,55 com tolerância limitada a 10 GHz/23°C, garantindo um funcionamento preciso
- 0,0013 perda tangente a 10 GHz e frequências da estação base a 10 GHz/23°C, minimizando a perda de sinal
- Temperatura de decomposição (Td) superior a 500°C, garantindo durabilidade em condições extremas
- cobre de baixo perfil para melhorar a eficiência do circuito
- Absorção de humidade de apenas 0,03%, mantendo a estabilidade e fiabilidade
- Coeficiente de expansão térmica (CTE) no eixo X de 34 ppm/°C, no eixo Y de 26 ppm/°C e no eixo Z de 196 ppm/°C, minimizando a tensão e garantindo um desempenho fiável

Benefícios:
1. Menor perda de inserção: o PCB de antena AD255C oferece uma perda de inserção significativamente menor em comparação com os substratos de PCB tradicionais, garantindo uma transmissão e recepção de sinal eficientes.


2. Baixo PIM para aplicações de antena: Com desempenho PIM excepcional, este PCB minimiza interferências e fornece comunicação clara e confiável.


3Estabilidade de fase: O excelente coeficiente térmico de expansão (TCEr) garante estabilidade de fase, permitindo um desempenho consistente em uma ampla gama de temperaturas.


4Compatibilidade: O PCB de antena AD255C é compatível com o processamento de PCB baseado em PTFE padrão, facilitando a integração em sistemas existentes.

Acompanhamento de PCB:
Este PCB apresenta uma construção rígida de 2 camadas com uma espessura de camada de cobre de 35 μm. O laminado AD255C, com uma espessura de 0,508 mm (20 mil), fornece o substrato ideal para um desempenho ideal.A segunda camada de cobre, também de 35 μm de espessura, completa o empilhamento, garantindo durabilidade e estabilidade.

Detalhes da construção do PCB:
- Dimensões da placa: Este PCB de antena mede 32,91 mm x 40,41 mm, proporcionando uma solução compacta mas poderosa para várias aplicações.
- Traça/Espaço Mínimo: Com uma traça/espaço mínima de 4/4 mils, este PCB permite um roteamento preciso e uma utilização eficiente do espaço.
- Tamanho mínimo do buraco: o AD255C suporta um tamanho mínimo de buraco de 0,25 mm, permitindo a integração versátil de componentes.
- espessura do cartão acabado: a espessura do cartão acabado é de 0,6 mm, proporcionando uma solução compacta e leve.
- Peso de Cu acabado: As camadas exteriores deste PCB apresentam um peso de cobre de 1 oz (1,4 mils), garantindo uma robusta condutividade.
- através da espessura do revestimento: as vias são revestidas com uma espessura de 20 μm, facilitando a transmissão fiável do sinal.
- Finalização da superfície: o PCB de antena AD255C vem com um acabamento de superfície em prata de imersão, garantindo excelente condutividade e resistência à corrosão.
- Tela de seda superior: a tela de seda superior é apresentada em branco, proporcionando uma rotulagem e uma identificação claras.
- Tela de seda inferior: não está incluída nenhuma tela de seda inferior, simplificando o projeto e maximizando a eficiência.
- Máscara de solda superior: A máscara de solda superior é verde, fornecendo isolamento elétrico e protegendo os vestígios de cobre.
- Máscara de solda inferior: não é aplicada nenhuma máscara de solda inferior, permitindo uma fácil solda e retrabalho.
- 100% de teste elétrico: cada PCB é submetido a um rigoroso teste elétrico 100% antes da expedição, garantindo qualidade e fiabilidade.

Estatísticas de PCB:
Esta antena de PCB apresenta um design compacto com 15 componentes, 29 pads totais, 17 pads através de buracos e 12 pads SMT superior.Proporcionar opções de conectividade versáteis.

Padrão aceito e disponibilidade:
O AD255C Antenna PCB cumpre o padrão IPC-Classe-2, garantindo a adesão às diretrizes de qualidade e confiabilidade líderes do setor.torná-lo facilmente acessível para as necessidades específicas do seu projeto.

Aplicações típicas:
O AD255C Antenna PCB é a escolha perfeita para várias aplicações, incluindo:
- Estação de base de infra-estruturas celulares: garantir uma comunicação fiável e eficiente nas redes celulares.
- Sistemas de antenas de telemática automotiva: Melhorar a conectividade e o desempenho nas aplicações de telemática automotiva.
- Antenna de rádio por satélite comercial: alcançar uma recepção e transmissão de sinal superiores em sistemas de rádio por satélite.

Experimente a potência da Antenna PCB AD255C e desbloqueie um novo nível de desempenho e confiabilidade nas suas aplicações de RF e microondas.e construção meticulosaEncomende agora e descubra a diferença que o AD255C Antenna PCB pode fazer em seus projetos em todo o mundo.
