MOQ: | 1pcs |
preço: | USD9.99-99.99/PCS |
Embalagem padrão: | Sacos de vácuo+Cartões |
Período de entrega: | 8-9 dias úteis |
Método de pagamento: | T/T |
Capacidade de abastecimento: | 5000 PCS por mês |
Introdução:
Apresentação de um PCB recém-vendido baseado no AD300D.Este laminado à base de PTFE fornece uma constante dielétrica baixa e controladaA construção econômica oferece melhor desempenho elétrico e mecânico em relação aos PCBs PTFE padrão.
Características:
- Constante dielétrica bem controlada de 2,94 ± 0,05 a 10 GHz e 23°C
- Tangente de perda baixa de 0,0021 a 10 GHz, 23°C e 50% de umidade relativa
- Temperatura de decomposição superior a 500°C
- Absorção de umidade de apenas 0,04%
- CTE de 24 ppm/°C (eixo X), 23 ppm/°C (eixo Y), 98 ppm/°C (eixo Z)
- Baixo PIM de -159 dBc a 30 mils de espessura
- Tempo de delaminação de 60 minutos
Benefícios:
- Ampla gama de aplicações devido às excelentes propriedades eléctricas e mecânicas
- Melhoria da capacidade de manuseio de energia
- Maior eficiência da antena devido à baixa perda
- Mantenha a integridade mecânica durante a fabricação e montagem
- Classificação de inflamabilidade UL 94-V0
- Excelente estabilidade dimensional para desempenho de circuito repetível
- Melhoria dos rendimentos industriais
Detalhes da construção:

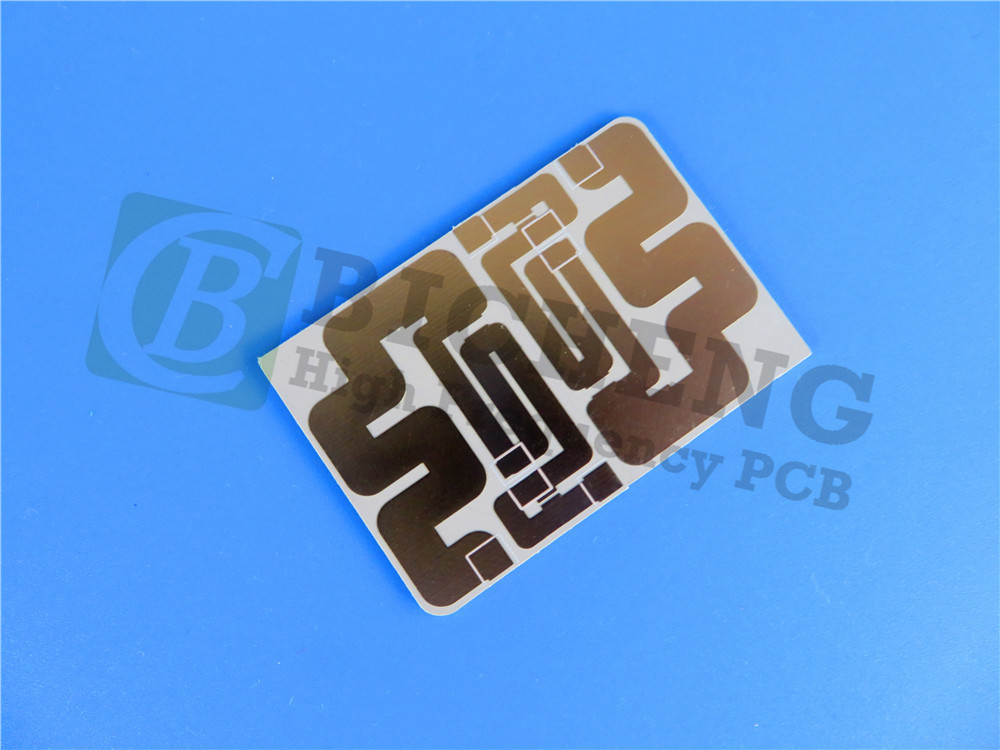

Este PCB rígido de 2 camadas usa camadas de cobre de 35 μm em um laminado AD300D de 1,016 mm (40 mil) de espessura.1 mm e uma tolerância dimensional limitada de ±0.15 mm. Tem um traço/espaço mínimo de 4/4 mil e tamanho mínimo de buraco de 0,3 mm. Não há vias cegas neste projeto.As camadas de cobre são acabadas com 20 μm de revestimento e um acabamento de superfície de ouro por imersãoA camada superior apresenta uma serigrafia preta, enquanto a camada inferior não possui serigrafia ou máscara de solda.
Estatísticas de PCB:
12 componentes
28 tampões no total (19 através do buraco, 9 SMT superior, 0 SMT inferior)
27 vias
2 redes
100% de ensaio eléctrico antes da expedição
A arte do PCB é fornecida no formato Gerber RS-274-X e o quadro atende ao rigoroso padrão IPC-Classe-2.
Aplicações:
O PCB AD300D é uma excelente escolha para aplicações de alta frequência, tais como:
Antenas de estações de base de infra-estruturas celulares
Sistemas de antenas telemáticas automotivas
Antenas comerciais de rádio por satélite
Este PCB de alto desempenho está disponível em todo o mundo.
