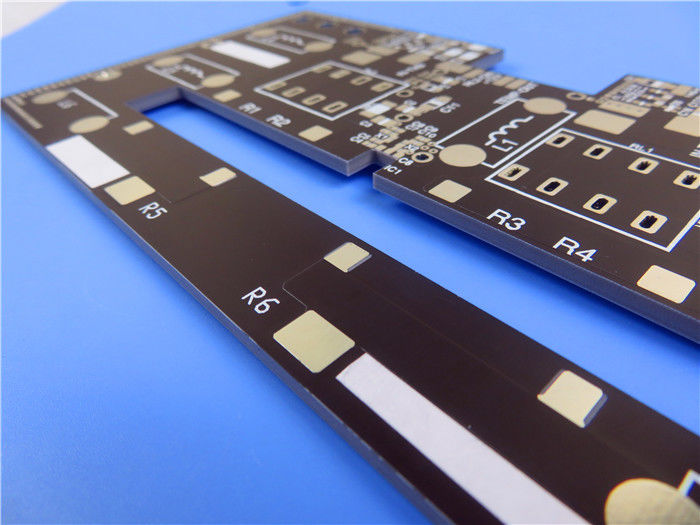

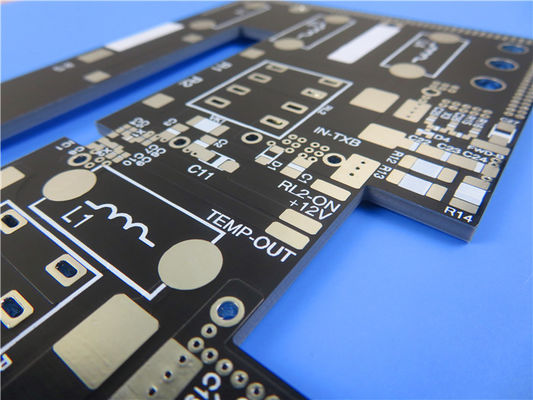

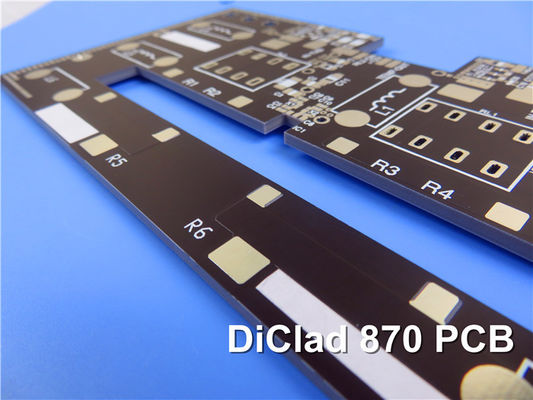

2 camadas DiClad 870 RF PCB 5mil 0.2mm ENIG Sem Soldermask

Hoje, vamos apresentar um PCB recém-vendido baseado em laminados DiClad 870.

Introdução do DiClad 870:

Os laminados Rogers DiClad 870 são tecidos reforçados com fibra de vidro, compósitos à base de PTFE que oferecem menor constante dielétrica para uso como substratos de placas de circuito impresso.Utilizando menos camadas de fibra de vidro e uma maior proporção de PTFE, os laminados DiClad 870 oferecem constantes dielétricas mais baixas (Dk) e fatores de dissipação a uma espessura similar aos outros laminados da série DiClad.O reforço de fibra de vidro tecido em DiClad 870 proporciona uma maior estabilidade dimensional do que os laminados de PTFE reforçados com fibra de vidro não tecida de constantes dielétricas semelhantesAs camadas revestidas de fibra de vidro dos materiais DiClad 870 estão alinhadas na mesma direcção.

Características:

Constante dielétrica (Dk) de 2,33 a 10 GHz e 1 MHz, 50% RH
Fator de dissipação de 0,0013 a 10 GHz, 0,0009 a 1 MHz, 50% RH
Absorção de humidade 0,02%
CTE no eixo X de 17 ppm/°C, eixo Y de 29 ppm/°C e eixo Z de 217 ppm/°C
Resistência à casca de cobre de 14 lbs/in
UL 94-V0 Inflamabilidade
Desgaseamento da NASA: Perda total de massa de 0,01%, Coletados voláteis de 0,01%, Vapor de água recuperado de 0,01%

Benefícios:

Tangente de perdas extremamente baixas
Excelente estabilidade dimensional
Uniformidade do desempenho do produto
As propriedades elétricas são altamente uniformes em todas as frequências
Desempenho mecânico consistente
Excelente resistência química
Absorção de umidade mais baixa entre os compósitos à base de PTFE
Dk estável numa ampla gama de frequências
Baixo Dk suporta larguras de linha mais largas para menor perda de inserção

Acompanhamento de PCB:
O empilhamento de PCB para o laminado DiClad 870 é um projeto rígido de 2 camadas. Ele consiste em camadas de cobre de 35 μm na parte superior e inferior, com uma camada dielétrica DiClad 870 de 0,127 mm (5 mil) de espessura no meio.

Detalhes da construção do PCB:
As dimensões da placa são de 63,44 mm x 49,5 mm, com uma tolerância de ±0,15 mm. O requisito mínimo de traço/espaço é de 4/5 mils e o tamanho mínimo do orifício é de 0,20 mm.Não há vias cegas usadas no projetoA espessura do painel acabado é de 0,2 mm e o peso do cobre nas camadas externas é de 1 oz (1,4 mil).Não se utiliza tela de seda ou máscara de solda no quadro.

Estatísticas de PCB:

Este PCB tem um total de 4 componentes. Existem 8 pastilhas totais, sendo 5 através de buraco e 3 sendo SMT do lado superior. Também inclui 10 vias e 1 rede.

Obra de arte fornecida:A ilustração para este PCB é fornecida no formato Gerber RS-274-X.

Padrão aceito:O PCB é fabricado de acordo com a norma IPC-Classe-2.

Disponibilidade:Este PCB está disponível em todo o mundo.

Aplicações típicas:
Redes de alimentação por radar
Redes comerciais de matriz em fase
Antenas de estações-base de baixa perda
Sistemas de orientação
Antenas de rádio digitais
Filtros, acopladores, LNA
