Detalhes do produto:
Condições de Pagamento e Envio:
|
| Materiais: | IsoClad 917 | Tamanho do PCB: | 70 mm x 42 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Peso de cobre: | 1 oz (1,4 ml) camadas exteriores | Revestimento de superfície: | Ouro de imersão |
| Número de camadas: | 2-layer | Espessura do PCB: | 62 mil |
| Destacar: | 62 milímetros de PCB de ouro de imersão,PCB de ouro de imersão verde Soldermask,IsoClad 917 PCB |
||

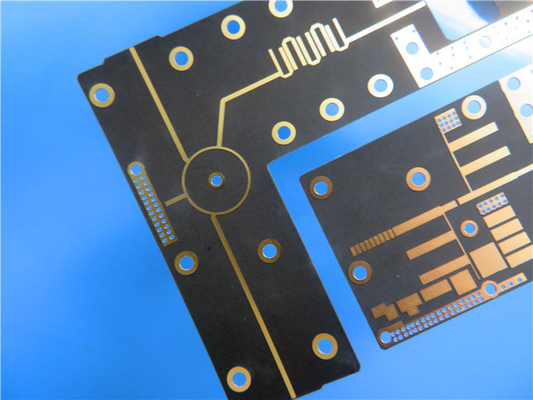

Apresentando uma PCB rígida de 2 camadas feita de IsoClad 917.
IsoClad 917, um produto laminado da Rogers, revoluciona os substratos de placas de circuito impresso com seus compósitos não tecidos de fibra de vidro/PTFE.Com uma constante dielétrica (Dk) de 2,17 ou 2,20, o IsoClad 917 oferece o menor Dk e fator de dissipação de sua classe.Projetado com uma baixa proporção de fibra de vidro não tecida/PTFE, este laminado oferece desempenho notável e estabilidade dimensional para uma ampla gama de aplicações.
Principais recursos do IsoClad 917:
Baixo Dk e Fator de Dissipação: O IsoClad 917 possui um Dk de 2,17 ou 2,20 a 10 GHz/23°C, garantindo transmissão de sinal confiável e perda mínima de energia.Com um fator de dissipação de 0,0013 a 10 GHz/23°C, este laminado minimiza a atenuação do sinal, resultando em integridade eficiente do sinal.
Estabilidade térmica: O IsoClad 917 oferece um TcDK de -157 ppm/°C variando de -10°C a 140°C, garantindo desempenho elétrico consistente em diversas condições de temperatura.Esta estabilidade o torna ideal para aplicações onde as flutuações de temperatura são comuns.
Forte resistência ao descascamento: Com uma resistência ao descascamento de 10 libras.por polegada, o IsoClad 917 oferece excelente adesão e confiabilidade, garantindo a integridade da PCB mesmo sob condições exigentes.
Baixa absorção de umidade: O IsoClad 917 apresenta baixa absorção de umidade de 0,04%, tornando-o adequado para aplicações em ambientes úmidos sem comprometer seu desempenho elétrico ou estabilidade dimensional.
Isotrópico e Dimensionalmente Estável: O reforço de fibra de vidro não tecido do IsoClad 917 fornece propriedades isotrópicas, garantindo desempenho elétrico uniforme em todas as direções.Além disso, as fibras aleatórias mais longas e o processo de fabricação proprietário contribuem para maior estabilidade dimensional e uniformidade da constante dielétrica, superando concorrentes em classes semelhantes.
| Propriedades típicas: IsoClad 917 | |||
| Propriedade | IsoClad 917 | Doença | Método de teste |
| Constante dielétrica @ 10 GHz | 2,17, 2,20 | C23/50 | IPCTM-650 2.5.5.5 |
| Fator de Dissipação @ 10 GHz | 0,0013 | C23/50 | IPCTM-650 2.5.5.5 |
| Coeficiente térmico de Er (ppm/°C) | -157 | -10°C a +140°C | IPCTM-650 2.5.5.5 Adaptado |
| Força de descascamento (lbs.por polegada) | 10 | Depois da Térmica | IPCTM-650 2.4.8 |
| Resistividade de volume (MΩ-cm) | 1,5x1010 | C96/35/90 | IPCTM-650 2.5.17.1 |
| Resistividade de Superfície (MΩ) | 1,0 x 10 9 | C96/35/90 | IPCTM-650 2.5.17.1 |
| Resistência ao arco (segundos) | >180 | D48/50 | ASTM D-495 |
| Módulo de tração (kpsi) | 133, 120 | A, 23°C | ASTM D-638 |
| Resistência à tração (kpsi) | 4,3, 3,8 | A, 23°C | ASTM D-882 |
| Módulo Compressivo (kpsi) | 182 | A, 23°C | ASTM D-695 |
| Módulo Flexural (kpsi) | 213 | A, 23°C | ASTM D-790 |
| Quebra dielétrica (kv) | >45 | D48/50 | ASTM D-149 |
| Densidade (g/cm3) | 2.23 | A, 23°C | ASTM D-792 Método A |
| Absorção de água (%) | 0,04 | E1/105 + D24/23 | MIL-S-13949H 3.7.7 IPCTM-650 2.6.2.2 |
| Coeficiente de Térmica | 0°C a 100°C | IPCTM-650 2.4.24 | |
| Expansão (ppm/°C) | Mettler 3000 | ||
| Eixo X | 46 | Termomecânica | |
| Eixo Y | 47 | Analisador | |
| Eixo Z | 236 | ||
| Condutividade Térmica (W/mK) | 0,263 | 100ºC | ASTM E-1225 |
| Desgaseificação | 125°C, ≤10-6torr | ||
| Perda total de massa (%) | 0,02 | Máximo 1,00% | |
| Volátil coletado | 0,00 | Máximo 0,10% | |
| Material Condensável (%) | |||
| Recuperação de Vapor de Água (%) | 0,02 | ||
| Condensado Visível (±) | NÃO | ||
| Inflamabilidade | Atende aos requisitos de UL94-V0 |
C48/23/50, E24/125 | Queimadura Vertical UL 94 IPC TM-650 2.3.10 |
Benefícios do IsoClad 917:
Opções versáteis de design: O reforço de fibra de vidro não tecido do IsoClad 917 permite flexibilidade no design de PCB.Ele pode ser usado em aplicações onde a PCB final pode precisar ser dobrada ou moldada, incluindo antenas conformadas ou envolventes, sem comprometer o desempenho.
Alta integridade de sinal: O baixo Dk e o fator de dissipação do IsoClad 917 permitem uma transmissão de sinal confiável com perda mínima, garantindo qualidade de sinal superior e degradação reduzida do sinal.
Gerenciamento térmico aprimorado: A estabilidade térmica e a baixa absorção de umidade do IsoClad 917 contribuem para uma dissipação de calor eficaz, evitando problemas de superaquecimento e mantendo o desempenho ideal em ambientes térmicos desafiadores.
Desempenho elétrico aprimorado: A natureza isotrópica do laminado e o Dk estável em uma faixa de frequências garantem desempenho elétrico consistente e confiável, tornando-o adequado para aplicações como sistemas de orientação, radar e sistemas eletrônicos.
Confiável e Durável: A excepcional estabilidade dimensional e resistência ao descascamento do IsoClad 917 garantem a confiabilidade e durabilidade a longo prazo do PCB, mesmo
em condições operacionais exigentes.
O empilhamento deste PCB consiste em uma camada de cobre com espessura de 35 μm, seguida pelo núcleo IsoClad 917, que mede 1.575 mm (62mil), e outra camada de cobre com espessura de 35 μm.Esse empilhamento fornece uma base sólida para circuitos confiáveis.
No que diz respeito aos detalhes de construção, esta PCB oferece uma dimensão de placa de 70 mm x 42 mm (1PCS, +/- 0,15 mm).Ele suporta um traço/espaço mínimo de 4/6 mils, permitindo um roteamento preciso de sinais.O tamanho mínimo do furo é de 0,4 mm, proporcionando flexibilidade para vários tamanhos de componentes.
A placa possui espessura final de 1,6 mm, garantindo durabilidade e estabilidade.Com um peso de cobre acabado de 1 onça (1,4 mils) nas camadas externas, fornece condutividade adequada.A espessura do revestimento é de 20 μm, facilitando conexões confiáveis.O acabamento superficial é ouro de imersão, que oferece excelente soldabilidade e resistência à corrosão.Este PCB não vem com serigrafia superior ou inferior, mas possui uma máscara de solda superior verde.Além disso, cada placa passa por um teste 100% elétrico antes do envio, garantindo qualidade e confiabilidade.
| Material PCB: | Compostos não tecidos de fibra de vidro / PTFE |
| Designação: | IsoClad 917 |
| Constante dielétrica: | 2,17 ou 2,20 (10 GHz) |
| Fator de dissipação | 0,0013 (10GHz) |
| Contagem de camadas: | PCB de face única, dupla face, multicamadas, PCB híbrida |
| Peso de cobre: | 1 onça (35 µm), 2 onças (70 µm) |
| Espessura dielétrica | 20mil (0,508mm), 31mil (0,787mm), 62mil (1,575mm) |
| Tamanho do PCB: | ≤400 mm x 500 mm |
| Máscara de solda: | Verde, preto, azul, amarelo, vermelho etc. |
| Acabamento de superfície: | ENIG (ouro de imersão), HASL, prata de imersão, estanho de imersão, ENEPIG, OSP, cobre nu, banhado a ouro puro etc. |
Estatísticas de PCB:
Componentes: 29
Total de almofadas: 53
Através das almofadas do furo: 32
Principais almofadas SMT: 21
Almofadas SMT inferiores: 0
Vias: 28
Redes: 2
Formato de arte compatível:Gerber RS-274-X
Padrão de qualidade aceito:IPC-Classe-2
Disponibilidade:O IsoClad 917 PCB está disponível em todo o mundo, garantindo que engenheiros e projetistas possam acessar seus recursos avançados, independentemente de sua localização.
Algumas aplicações típicas:
Antenas Conformes
Circuitos Stripline e Microstrip
Sistemas de Orientação
Radar e Sistemas Eletrônicos
