20mil 0,6mm RF-10 PCB Circuito de dois lados PCB rápido Protótipos

20mil 0.6mm RF-10 PCB Double Sided Circuit Fast PCB Prototypes

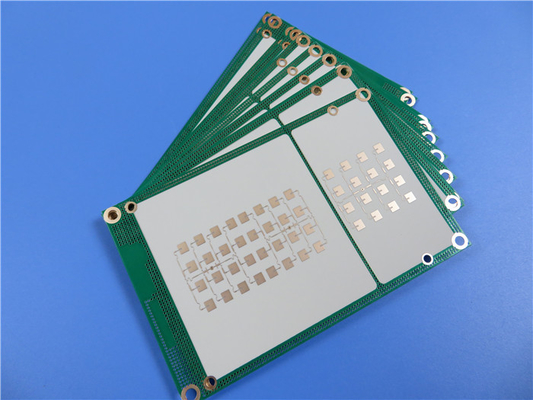

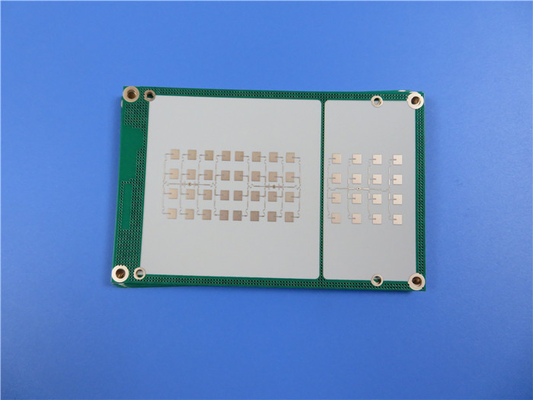

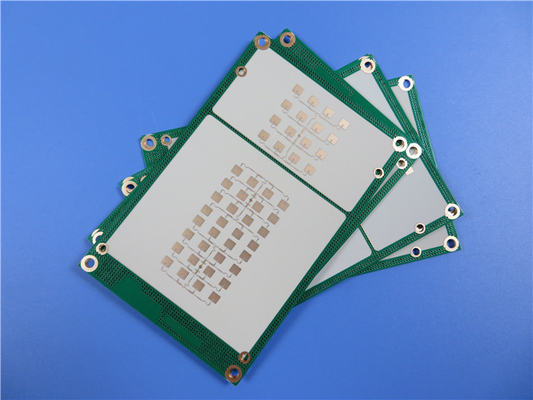

20mil 0.6mm RF-10 PCB Double Sided Circuit Fast PCB Prototypes 20mil 0.6mm RF-10 PCB Double Sided Circuit Fast PCB Prototypes 20mil 0.6mm RF-10 PCB Double Sided Circuit Fast PCB Prototypes

Imagem Grande :  20mil 0,6mm RF-10 PCB Circuito de dois lados PCB rápido Protótipos

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: USD9.99-99.99/PCS
Detalhes da embalagem: Sacos de vácuo+Cartões
Tempo de entrega: 8-9 dias úteis
Termos de pagamento: T/T
Habilidade da fonte: 5000 PCS por mês
Descrição de produto detalhada
Materiais: RF-10 Tamanho do PCB: 18.33 mm x 25.16 mm = 1 PCS, +/- 0.15 mm
Peso de cobre: 1 oz (1,4 ml) camadas exteriores Revestimento de superfície: Ouro de imersão
Número de camadas: 2-layer Espessura do PCB: 0.6 mm
Destacar:

PCB RF-10 de duas faces

,

20 milímetros de PCB RF-10

,

0.6mm RF-10 PCB

Apresentação de um PCB recém-vendido baseado em RF-10 Copper Clad Laminate.Fabricados com alta constante dielétrica e baixo fator de dissipaçãoO RF-10 oferece um desempenho e uma fiabilidade excepcionais para circuitos de RF.e maior estabilidade dimensional para circuitos multicamadas.



Destinado a satisfazer as demandas da indústria, o RF-10 fornece uma solução econômica sem comprometer os tempos de entrega.RF-10 minimiza as perdas de inserção em frequências mais altas, onde as perdas por efeito cutâneo são significativas.



Características principais:

Constante dielétrica: a RF-10 possui uma constante dielétrica de 10,2 ± 0,3 a 10 GHz, facilitando a redução do tamanho do circuito de RF e um melhor desempenho.
Fator de dissipação: Com um fator de dissipação de 0,0025 a 10 GHz, a RF-10 garante perda mínima de energia e máxima integridade do sinal.
Alta condutividade térmica: RF-10 apresenta uma alta condutividade térmica de 0,85 W/mk (Unclad), permitindo uma gestão térmica eficiente.
Estabilidade dimensional: Disfrute de uma excelente estabilidade dimensional, garantindo um desempenho preciso e fiável.
Baixa absorção de umidade: Com uma taxa de absorção de umidade de apenas 0,08%, o RF-10 mantém um desempenho consistente mesmo em condições úmidas.
Classificação de inflamabilidade: RF-10 é classificado V-0, garantindo altos padrões de segurança para suas aplicações.



RF-10 Valores típicos
Imóveis Método de ensaio Unidade Valor Unidade Valor
Dk @ 10 GHz IPC-650 2.5.5.5.1 Mod.   10.2 ± 0.3   10.2 ± 0.3
Df @ 10 GHz IPC-650 2.5.5.5.1 Mod.   0.0025   0.0025
TcK† (-55 a 150 °C) IPC-650 2.5.5.6 ppm/°C -370 ppm/°C -370
Absorção de umidade IPC-650 2.6.2.1 % 0.08 % 0.08
Resistência ao descascamento (1 oz. RT cobre) IPC-650 2.4.8 (soldagem) Pound/in 10 N/mm 1.7
Resistividade de volume IPC-650 2.5.17.1 Mohm/cm 6.0 x 107 Mohm/cm 6.0 x 107
Resistividade de superfície IPC-650 2.5.17.1 - O quê? 1.0 x 108 - O quê? 1.0 x 108
Resistência flexural (MD) IPC - 650 - 2.4.4 psi 14,000 N/mm2 96.53
Resistência flexural (CD) IPC - 650 - 2.4.4 psi 10,000 N/mm2 68.95
Resistência à tração (MD) IPC - 650 - 2.4.19 psi 8,900 N/mm2 62.57
Resistência à tração (CD) IPC - 650 - 2.4.19 psi 5,300 N/mm2 37.26
Estabilidade dimensional IPC-650 2.4.39 (Após o Etch) % (25 mil-MD) -Não.0032 % (25 mil-CD) -Não.0239
Estabilidade dimensional IPC-650 2.4.39 (Depois de assado) % (25 mil-MD) -Não.0215 % (25 mil-CD) -Não.0529
Estabilidade dimensional IPC-650 2.4.39 (Após o Estresse) % (25 mil-MD) -Não.0301 % (25 mil-CD) -Não.0653
Estabilidade dimensional IPC-650 2.4.39 (Após o Etch) % (60 mil-MD) -Não.0027 % (60 mil-CD) -Não.0142
Estabilidade dimensional IPC-650 2.4.39 (Depois de assado) % (60 mil-MD) -Não.1500 % (60 mil-CD) -Não.0326
Estabilidade dimensional IPC-650 2.4.39 (Após o Estresse) % (60 mil-MD) -Não.0167 % (60 mil-CD) -Não.0377
Densidade (gravidade específica) IPC-650-2.3.5 g/cm3 2.77 g/cm3 2.77
Calor específico IPC-650-2.4.50 J/g°C 0.9 J/g°C 0.9
Conductividade térmica (não revestida) IPC-650-2.4.50 W/M*K 0.85 W/M*K 0.85
CTE (eixo X - Y) (50 a 150 °C) IPC-650 2.4.41 ppm/°C 16 a 20 ppm/°C 16 a 20
CTE (eixo Z) (50 a 150 °C) IPC-650 2.4.41 ppm/°C 25 ppm/°C 25
Classificação de inflamabilidade Interno   V-0   V-0



Benefícios:

Redução de tamanho: a alta constante dielétrica do RF-10 permite projetos de circuitos de RF compactos.
Estabilidade dimensional: experiência de maior confiabilidade e precisão com a excelente estabilidade dimensional do RF-10.
Tolerância DK apertada: a RF-10 oferece uma tolerância apertada da constante dielétrica de 10,2 ± 0.3, garantindo um desempenho preciso e consistente.
Gestão térmica aprimorada: A alta condutividade térmica do RF-10 facilita a dissipação de calor eficiente, salvaguardando componentes críticos.
Excelente adesão: RF-10 exibe excelente adesão a superfícies lisas de cobre, garantindo circuitos confiáveis e duráveis.
Baixa expansão: o baixo coeficiente de expansão térmica (CTE) do RF-10 minimiza o risco de deformação ou delaminação.
Relação preço/desempenho: o RF-10 oferece um desempenho excepcional a um preço excelente.



As especificações deste PCB incluem um empilhamento rígido de 2 camadas com camadas de cobre de 35μm em ambos os lados.3 mmA superfície é um acabamento de ouro de imersão.e não há serigrafia ou máscara de solda em ambos os ladosCada PCB é submetido a um teste elétrico de 100% para garantia de qualidade.



Material de PCB: Compositórios de PTFE cerâmico preenchido e fibra de vidro tecida
Designação RF-10
Constante dielétrica: 10.2
Fator de dissipação 0.0025 10GHz
Número de camadas: PCB de duas faces, PCB multicamadas, PCB híbrido
Peso de cobre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Espessura do PCB: 10 mil (0,254 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 60 mil (1,524 mm), 125 mil (3,175 mm)
Tamanho do PCB: ≤ 400 mm X 500 mm
Máscara de solda: Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície: cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, etc.



20mil 0,6mm RF-10 PCB Circuito de dois lados PCB rápido Protótipos 0



As estatísticas de PCB incluem 11 componentes, 38 pastilhas (14 pastilhas através do buraco e 24 pastilhas SMT superiores), 17 vias e 2 redes.


Padrão de qualidade: fabricado em conformidade com os padrões IPC-Classe 2, garantindo um desempenho fiável.



Disponibilidade: os PCB RF-10 estão disponíveis em todo o mundo, atendendo à demanda global.



O PCB RF-10 encontra aplicações em antenas de microstrip patch, antenas GPS, componentes passivos, sistemas de prevenção de colisões de aeronaves e componentes de satélite.As suas características de alto desempenho e fiabilidade tornam-na uma escolha adequada para aplicações de RF exigentes em várias indústrias.



Em resumo, o PCB RF-10 foi projetado para atender aos exigentes requisitos das aplicações de RF. Com suas propriedades dielétricas excepcionais, condutividade térmica e estabilidade dimensional,RF-10 oferece desempenho e fiabilidade incomparáveis.
