RF PCB 20mil RF-30A Placas de circuitos de alta frequência Revestimento de imersão de ouro

RF PCB 20mil RF-30A High Frequency Circuit Boards Coating Immersion Gold
RF PCB 20mil RF-30A High Frequency Circuit Boards Coating Immersion Gold RF PCB 20mil RF-30A High Frequency Circuit Boards Coating Immersion Gold

Imagem Grande :  RF PCB 20mil RF-30A Placas de circuitos de alta frequência Revestimento de imersão de ouro

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: USD9.99-99.99/PCS
Detalhes da embalagem: Sacos de vácuo+Cartões
Tempo de entrega: 8-9 dias úteis
Termos de pagamento: T/T
Habilidade da fonte: 5000 PCS por mês
Descrição de produto detalhada
Materiais: RF-30A Tamanho do PCB: 1380,8 mm x 127,15 mm = 1 PCS, +/- 0,15 mm
Peso de cobre: 1 oz (1,4 ml) camadas exteriores Revestimento de superfície: Ouro de imersão
Número de camadas: 2-layer Espessura do PCB: 20 mil
Destacar:

Placas de circuitos de alta frequência RF-30A

,

Placas de circuito impresso RF de ouro

,

Placas de PCB de 20 milímetros

Introduzindo um PCB recém-vendido baseado em RF-30A. RF-30A, parte da famosa família Taconic de substratos RF,É um laminado orgânico-cerâmico excepcional que combina a experiência da Taconic em enchimento cerâmico e tecnologia de revestimento em PTFEFabricado com reforço de vidro tecido, o RF-30A apresenta propriedades elétricas e mecânicas superiores, proporcionando aos designers uma base confiável e estável para os seus projetos de PCB.



O substrato RF-30A possui uma composição dielétrica de baixa perda e apresenta uma folha de cobre de baixo perfil,assegurando propriedades elétricas estáveis com melhores níveis de PIMD e redução das perdas de inserção numa ampla gama de frequênciasAs suas excelentes propriedades mecânicas, incluindo valores CTE mais baixos, estabilidade dimensional melhorada e maior rigidez, minimizam o impacto de factores externos nos componentes de RF.



Uma das principais vantagens do RF-30A é sua excelente resistência à casca, projetada especificamente para 1/2 onça e 1 onça de cobre RT.Este atributo é crucial quando são necessários processos de retrabalho ou de refluxo repetidosAlém disso, a taxa de absorção de umidade ultra-baixa do RF-30A, juntamente com uma tangente de perda estável, minimiza a mudança de fase em ambientes de temperatura e umidade variáveis.O movimento dimensional mínimo do substrato contribui para propriedades de fase e impedância consistentes em toda a faixa de frequência de banda larga.



O RF-30A foi otimizado com cerâmica para alcançar uma baixa CTE do eixo Z, aumentando a confiabilidade dos furos revestidos (PTH) e simplificando a fabricação de circuitos multicamadas.Estas propriedades contribuem também para a estabilidade geral do substrato e para o desempenho excepcional do PIMD..



Características principais:

- DK de 2,97 +/- 0,05 a 1,9 GHz/23°C
- Fator de dissipação de 0,0013 a 1,9 GHz/23°C, 0,0020 a 10 GHz
- CTE no eixo X de 8 ppm/°C, eixo Y de 11 ppm/°C e eixo Z de 60 ppm/°C
- Classificação de inflamabilidade UL-94V0
- Densidade a 2,16 g/cm3



Benefícios do RF-30A:

- Excelentes valores PIM em PCB (medidos a menos de -160 dBc*)
- Melhoria da Qualidade da PTH
- Propriedades mecânicas estáveis
- Desempenho confiável em altas frequências
- Melhor estabilidade em altas temperaturas
- Baixa Absorção de Umidade
- Excelente resistência à casca
- Relação preço/desempenho



RF PCB 20mil RF-30A Placas de circuitos de alta frequência Revestimento de imersão de ouro 0



Trata-se de um PCB rígido de 2 camadas, que oferece excelente desempenho e fiabilidade.seguido do próprio substrato RF-30A com espessura de 0.508 mm (20 mil), e, finalmente, outra camada de cobre com a mesma espessura de 35 μm. Este empilhamento fornece uma base sólida para este PCB,assegurar uma transmissão de sinal eficiente e propriedades eléctricas estáveisSe você está trabalhando em aplicações de RF ou outros projetos que exigem um PCB confiável, a configuração de empilhamento do RF-30A é bem adequada para atender às suas necessidades.



Detalhes da construção do PCB:

- Dimensões do quadro: 138,8 mm x 127,15 mm (1 PCS), +/- 0,15 mm
- Traço/Espaço mínimo: 4/6 milis
- Tamanho mínimo do buraco: 0,3 mm
- Não há vias cegas.
- Borda acabada Espessura: 0,6 mm
- Peso de Cu acabado: 1 oz (1,4 ml) camadas externas
- Espessura de revestimento: 20 μm
- Revestimento de superfície: ouro de imersão.
- Top Silkscreen: Branco
- Fonte de seda: Branco
- Máscara de solda superior: verde
- Máscara de solda inferior: verde
- 100% de teste eléctrico utilizado antes da expedição



Estatísticas de PCB:

- Componentes: 63
- Total de almofadas: 212
- Acessórios através do buraco: 116
- Pads SMT superiores: 75
- Pads SMT inferior: 21
- Vias: 94.
- Redes: 5



Arte e Padrões:

- Tipo de arte fornecida: Gerber RS-274-X
- Padrão aceito: IPC-Classe-2



Disponibilidade:

Os PCBs RF-30A estão disponíveis em todo o mundo, permitindo-lhe aceder a PCBs de alta qualidade para os seus projetos, independentemente da sua localização.



Aplicações típicas:

RF-30A encontra excelente uso em várias aplicações, incluindo:

- Antennas e subcomponentes
- Componentes RF passivos
- Circuitos de amplificadores de potência



Com RF-30A, pode contar com PCBs estáveis e de alto desempenho que oferecem propriedades elétricas excepcionais, estabilidade mecânica e confiabilidade,tornando-se uma escolha ideal para aplicações RF exigentes.

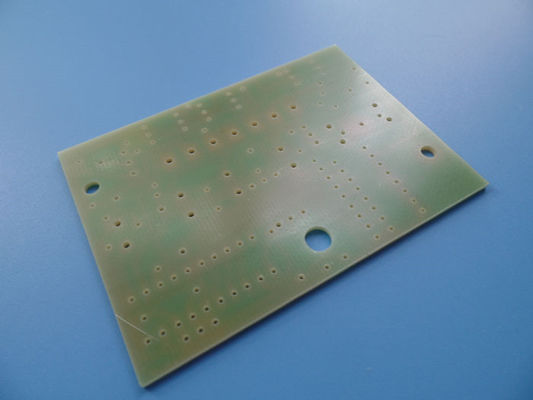

RF PCB 20mil RF-30A Placas de circuitos de alta frequência Revestimento de imersão de ouro 1

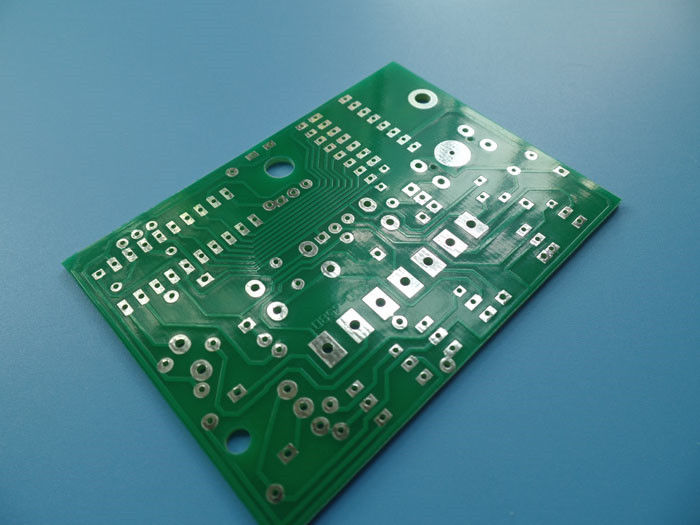

RF PCB 20mil RF-30A Placas de circuitos de alta frequência Revestimento de imersão de ouro 2
