8mil RO4003C PCB de Alto Desempenho 2 camadas Imersão Ouro Preto Silkscreen

8mil RO4003C PCB de Alto Desempenho 2 camadas Imersão Ouro Preto Silkscreen

MOQ: 1 PCS
preço: USD9.99-99.99/PCS
Embalagem padrão: Sacos de vácuo+Cartões
Período de entrega: 8-9 dias úteis
Método de pagamento: T/T
Capacidade de abastecimento: 5000 PCS por mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Materiais:
RO4003C
Tamanho do PCB:
280,33 mm x 167,16 mm = 1 PCS, +/- 0,15 mm
Peso de cobre:
1 oz (1,4 ml) camadas exteriores
Revestimento de superfície:
Ouro de imersão
Número de camadas:
2-layer
Espessura do PCB:
8 MIL.
Destacar:

8mil RO4003C PCB

,

PCB de serigrafia preta

,

8mil PCB de duas camadas

Descrição do produto

Apresentação do PCB recém-vendido construído com base no RO4003C. Este PCB RO4003C é um produto de ponta que combina o desempenho elétrico do PTFE/vidro tecido com a fabricabilidade do epóxi/vidro.Utilização de materiais de hidrocarbonetos/cerâmica reforçados com vidro tecido, este PCB oferece um desempenho excepcional a uma fracção do custo dos laminados de microondas convencionais.Os laminados RO4003C fornecem uma solução confiável e econômica para uma ampla gama de aplicações.



Características principais:

Constante dielétrica (DK): 3,38 +/- 0,05 a 10 GHz
Fator de dissipação: 0,0027 a 10 GHz, 0,0021 a 2,5 GHz
Coeficiente térmico da constante dielétrica: +40 ppm/°C
Conductividade térmica: 0,71 W/m/°K
Eixo X CTE: 11ppm/°C, Eixo Y CTE: 14ppm/°C, Eixo Z CTE: 46ppm/°C
Baixa absorção de umidade: 0,06%



RO4003C Valor típico
Imóveis RO4003C Direção Unidades Condição Método de ensaio
Constante dielétrica,εProcesso 3.38±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada
Constante dielétrica,εDesenho 3.55 Z   8 a 40 GHz Método de comprimento de fase diferencial
Factor de dissipação 0.0027
0.0021
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
Coeficiente térmico de ε +40 Z ppm/°C -50°C a 150°C IPC-TM-650 2.5.5.5
Resistividade de volume 1.7 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Resistividade de superfície 4.2 x 109   COND A IPC-TM-650 2.5.17.1
Força elétrica 31.2 ((780) Z Kv/mm(v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
Módulo de tração 19,650(2,850)
19,450 ((2,821)
X
Y
MPa (ksi) NT1 produção ASTM D 638
Resistência à tração 139 ((20.2)
100 ((14.5)
X
Y
MPa (ksi) NT1 produção ASTM D 638
Força flexural 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Estabilidade dimensional < 0.3 X, Y mm/m
(mil/ polegada)
depois de etch+E2/150°C IPC-TM-650 2.4.39A
Coeficiente de expansão térmica 11
14
46
X
Y
Z
ppm/°C -55°C a 288°C IPC-TM-650 2.4.41
Tg > 280   °C TMA A IPC-TM-650 2.4.24.3
Td 425   °C TGA   ASTM D 3850
Conductividade térmica 0.71   W/M/oK 80°C ASTM C518
Absorção de umidade 0.06   % 48 horas de imersão 0.060"
temperatura da amostra 50°C
ASTM D 570
Densidade 1.79   gm/cm3 23°C ASTM D 792
Força da casca de cobre 1.05
(6.0)
  N/mm
(pli)
Depois da solda, flutuar 1 oz.
Folha EDC
IPC-TM-650 2.4.8
Inflamabilidade N/A       UL 94
Processo sem chumbo compatível - Sim, sim.



Benefícios:

Ideal para construções de placas multicamadas (MLB): A estabilidade dimensional do material RO4003C, semelhante à do cobre, torna-o perfeito para construções de placas multicamadas dieléctricas mistas.


Fabricação rentável: processar o PCB RO4003C como o FR-4 a um custo de fabricação mais baixo, mantendo um alto desempenho.


Projetado para aplicações sensíveis ao desempenho e de alto volume: o PCB é projetado para atender às demandas de aplicações sensíveis ao desempenho, permitindo a produção de alto volume.


Preços competitivos: Desfrute dos benefícios dos materiais avançados e desempenho sem quebrar o banco.

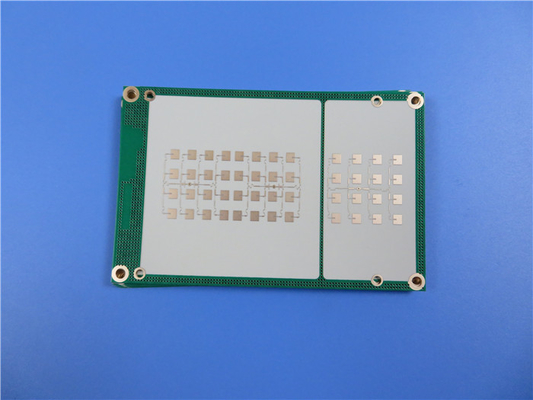

8mil RO4003C PCB de Alto Desempenho 2 camadas Imersão Ouro Preto Silkscreen 0



Com um empilhamento de PCB rígido de 2 camadas e uma espessura de placa fina de 0,3 mm, este PCB oferece uma construção compacta e confiável.assegurar uma excelente condutividadeAs dimensões do PCB são controladas com precisão em 28,33 mm x 167,16 mm (1 PCS), com uma tolerância de +/- 0,15 mm. O traço/espaço mínimo é definido em 5/5 mils, proporcionando flexibilidade para projetos complexos.O PCB também suporta tamanhos mínimos de buracos de 0.2 mm, enquanto a ausência de vias cegas simplifica o processo de fabrico.



A qualidade é primordial e este PCB cumpre o padrão IPC-Classe 2.assegurar a conformidade com as especificações exigidas e garantir a fiabilidadeA obra de arte fornecida está no formato Gerber RS-274-X, um padrão amplamente aceito da indústria que facilita a integração perfeita nos fluxos de trabalho de projeto existentes.



A disponibilidade deste PCB RO4003C não se limita a regiões específicas; é amplamente acessível em todo o mundo.Esta disponibilidade global garante que este PCB pode ser utilizado em várias indústrias e mercados, satisfazendo as diversas necessidades dos clientes.



O PCB RO4003C encontra a sua aplicação numa gama de tecnologias avançadas.Radar e sensores automotivos, bem como LNBs para satélites de transmissão directa.



Atualize seus projetos de PCB com o PCB RO4003C e experimente a mistura perfeita de desempenho, custo-eficácia e confiabilidade em uma solução disponível globalmente.



8mil RO4003C PCB de Alto Desempenho 2 camadas Imersão Ouro Preto Silkscreen 1
