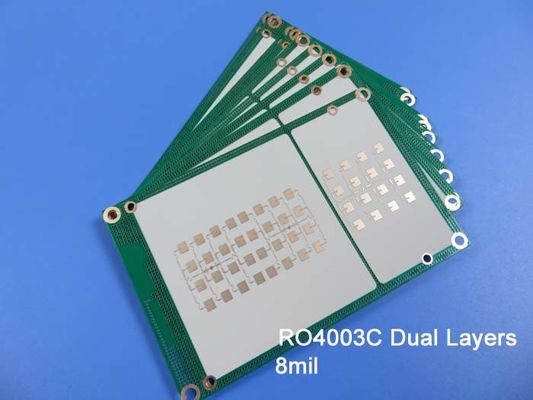

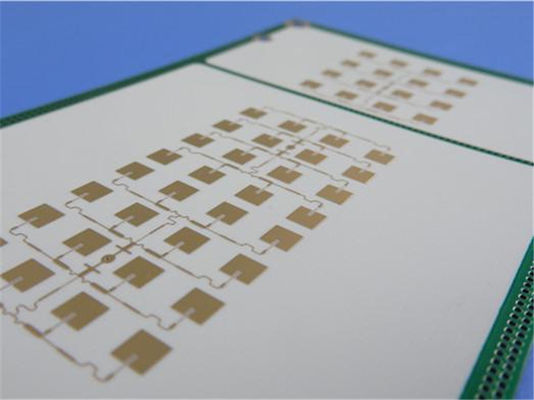

8mil RO4003C Substrato PCB de Alto Desempenho de 2 camadas Imersão Ouro Preto Silkscreen

Apresentando a nova PCB enviada, construída com RO4003C. Esta PCB RO4003C é um produto de ponta que combina o desempenho elétrico de PTFE/vidro tecido com a fabricabilidade de epóxi/vidro. Utilizando materiais proprietários de hidrocarbonetos/cerâmicas reforçados com vidro tecido, esta PCB oferece desempenho excepcional a uma fração do custo de laminados de micro-ondas convencionais. Com controle rigoroso da constante dielétrica (Dk) e baixa perda, os laminados RO4003C fornecem uma solução confiável e econômica para uma ampla gama de aplicações.

Principais Características:

Constante Dielétrica (DK): 3,38 +/-0,05 a 10 GHz
Fator de Dissipação: 0,0027 a 10 GHz, 0,0021 a 2,5 GHz
Coeficiente Térmico da Constante Dielétrica: +40 ppm/°C
Condutividade Térmica: 0,71 W/m/°K
CTE Eixo X: 11 ppm/°C, CTE Eixo Y: 14 ppm/°C, CTE Eixo Z: 46 ppm/°C
Baixa Absorção de Umidade: 0,06%


Benefícios:

Ideal para Construções de Placas Multicamadas (MLB): A estabilidade dimensional do material RO4003C, semelhante à do cobre, o torna perfeito para construções de placas multicamadas com dielétricos mistos.


Fabricação Econômica: Processe a PCB RO4003C como FR-4 com menor custo de fabricação, mantendo alto desempenho.


Projetado para Aplicações de Alto Volume e Sensíveis ao Desempenho: A PCB é projetada para atender às demandas de aplicações sensíveis ao desempenho, permitindo produção de alto volume.


Preços Competitivos: Desfrute dos benefícios de materiais avançados e desempenho sem gastar muito.

Com uma montagem de PCB rígida de 2 camadas e uma espessura final da placa de 0,3 mm, esta PCB oferece uma construção compacta e confiável. Ela possui uma espessura de camada de cobre de 35 μm em ambos os lados, garantindo excelente condutividade. As dimensões da PCB são controladas com precisão em 28,33 mm x 167,16 mm (1PCS), com uma tolerância de +/- 0,15 mm. O traço/espaço mínimo é definido em 5/5 mils, proporcionando flexibilidade para designs intrincados. A PCB também suporta tamanhos mínimos de furo de 0,2 mm, enquanto a ausência de vias cegas simplifica o processo de fabricação.

A qualidade é primordial, e esta PCB adere ao padrão IPC-Classe-2. Cada PCB passa por um teste elétrico de 100% antes do envio, garantindo que atende às especificações exigidas e garante confiabilidade. A arte fornecida está no formato Gerber RS-274-X, um padrão da indústria amplamente aceito que facilita a integração perfeita em fluxos de trabalho de design existentes.

A disponibilidade desta PCB RO4003C não se limita a regiões específicas; é amplamente acessível em todo o mundo. Essa disponibilidade global garante que esta PCB possa ser utilizada em várias indústrias e mercados, atendendo às diversas necessidades dos clientes.

A PCB RO4003C encontra sua aplicação em uma variedade de tecnologias avançadas. É adequada para antenas de estações base celulares e amplificadores de potência, tags de identificação por radiofrequência, radares e sensores automotivos, bem como LNBs para satélites de transmissão direta.

Atualize seus designs de PCB com a PCB RO4003C e experimente a combinação perfeita de desempenho, custo-benefício e confiabilidade em uma solução globalmente disponível.
