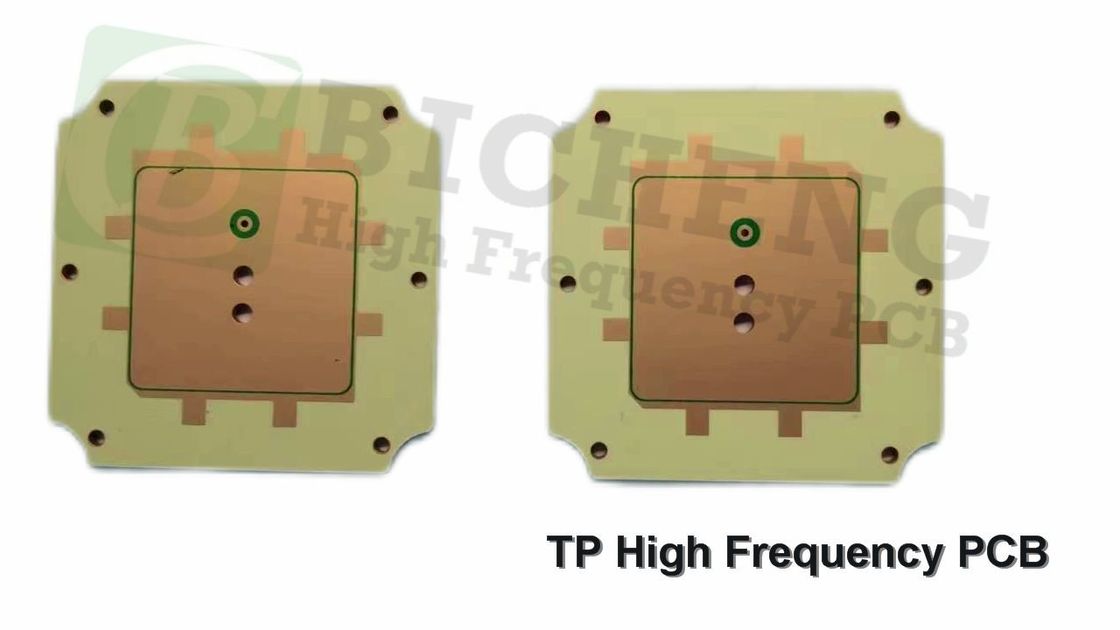

0.8mm TP1020 PCB 1 oz de cobre 2 camadas de imersão de ouro circuitos RF

Apresento o nosso recém-vendido PCB com Wangling TP, um material termoplástico de alta frequência único na indústria.Os laminados do tipo TP oferecem um desempenho dielétrico excepcional e uma elevada fiabilidadeCom a capacidade de ajustar com precisão a constante dielétrica alterando a relação entre cerâmica e resina PPO,Os laminados TP proporcionam uma excelente flexibilidade para a concepção de circuitos.

Características principais:
1. Constante dielétrica ajustável: A constante dielétrica dos laminados TP pode ser selecionada na faixa de 3 a 25, permitindo uma personalização precisa de acordo com os requisitos do circuito.As constantes dielétricas comuns incluem 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2A perda dielétrica é baixa e permanece relativamente estável até 10 GHz.


2. Ampla faixa de temperatura de funcionamento: os laminados TP podem suportar temperaturas de funcionamento de longo prazo que variam de -100°C a +150°C. Eles apresentam excelente resistência a baixas temperaturas.É importante notar que temperaturas superiores a 180°C podem causar deformação, descascamento de folhas de cobre, e alterações significativas no desempenho elétrico.


3. Opções de espessura versáteis: disponíveis em várias espessuras, os laminados TP podem ser personalizados para atender a requisitos de design específicos.assegurar a flexibilidade na obtenção das dimensões desejadas do PCB.


4Resistência à radiação e baixa descarga de gases: os laminados TP apresentam resistência à radiação e propriedades de baixa descarga de gases, tornando-os adequados para aplicações em Beidou, sistemas de mísseis, fusíveis,e antenas miniaturizadas.


5Adesão e maquinabilidade confiáveis: a adesão entre a folha de cobre e o dielétrico nos laminados TP é superior aos substratos cerâmicos com revestimento a vácuo.O material TP é fácil de mecanizar e pode ser processado através de vários métodos, tais como perfuração, torção, moagem, corte e gravação, proporcionando maior flexibilidade em comparação com os substratos cerâmicos.

O empilhamento deste PCB apresenta uma configuração rígida de 2 camadas com uma camada de cobre de espessura de 35 μm em ambos os lados.fornecendo um excelente desempenho elétricoOs detalhes de construção do PCB incluem um tamanho de placa de 43,35 mm x 36,56 mm, garantindo um projeto compacto e eficiente.O tamanho mínimo do buraco é 0.3 mm, para acomodar vários componentes e conectores.

Este PCB não inclui vias cegas, simplificando o processo de fabricação.O peso do cobre acabado é de 1 oz (1.4 mils) nas camadas exteriores, garantindo uma condutividade suficiente. A espessura do revestimento é de 20 μm, proporcionando conexões elétricas confiáveis. O acabamento da superfície é ouro de imersão,oferecendo uma excelente soldabilidade e uma superfície plana para a montagem de componentes.

Para efeitos de marcação e identificação, esta configuração não contém serigrafia superior ou inferior, garantindo uma aparência limpa e minimalista.permitindo o acesso direto às almofadas de cobreCada PCB foi submetido a um teste elétrico de 100% antes do envio, garantindo um desempenho de alta qualidade e confiável.

As estatísticas de PCB indicam que ele é composto por 6 componentes, com um total de 24 almofadas.Este PCB possui 5 vias para interconexão entre diferentes camadas e componentesO quadro tem 2 redes, que representam os caminhos interligados para a transmissão do sinal.

A arte fornecida para produção é Gerber RS-274-X, um formato amplamente aceito na indústria.

O nosso PCB está disponível para transporte em todo o mundo, proporcionando fácil acesso a esta solução de alto desempenho.e antenas miniaturizadasExperimente o desempenho excepcional e a fiabilidade da Wangling TP em seus projetos.
