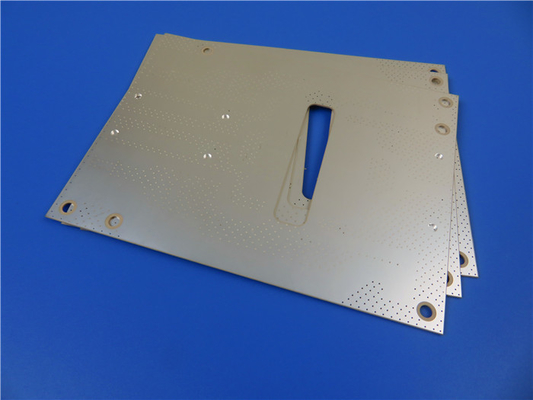

30mil AD250C Duplo lado PCB imersão de ouro revestimento

30mil AD250C Duplo lado PCB imersão de ouro revestimento

MOQ: 1pcs
preço: USD9.99-99.99/PCS
Embalagem padrão: Sacos de vácuo+Cartões
Período de entrega: 8-9 dias úteis
Método de pagamento: T/T
Capacidade de abastecimento: 5000 PCS por mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Materiais:
AD250C
Tamanho do PCB:
196 mm x 162 mm = 1 PCS, +/- 0,15 mm
Peso de cobre:
1 oz (1,4 ml) camadas exteriores
Revestimento de superfície:
Ouro de imersão
Número de camadas:
2-layer
Espessura do PCB:
30 mil
Destacar:

Revestimento em ouro por imersão em PCB de dois lados

,

AD250C Revestimento em ouro por imersão em PCB

,

30 milímetros de PCB imersão de ouro

Descrição do produto

Apresentando o nosso recém-vendido PCB, o AD250C Commercial Microwave and RF PCB é uma placa de circuito impresso (PCB) de ponta construída no inovador material laminado Rogers AD250C.Conçidos especificamente para infra-estruturas de telecomunicações, este PCB oferece um desempenho e uma relação custo-eficácia excepcionais, tornando-o uma escolha ideal para uma ampla gama de aplicações.



Características principais:
1. Rogers AD250C laminados de vidro tecido reforçado com PTFE: O PCB é construído com materiais de alta qualidade, garantindo durabilidade e confiabilidade.



2Constante dielétrica controlada: com uma constante dielétrica de 2,5 e uma tolerância limitada a 10 GHz/23°C, o PCB AD250C proporciona um desempenho de circuito consistente e previsível.


3Tangente de baixa perda: A PCB possui uma tangente de baixa perda de < 0,002 a 10 GHz, resultando em excelente desempenho do circuito em faixas de frequência sem fio típicas.


4Resistência a altas temperaturas: com uma temperatura de decomposição (Td) superior a 500°C, o PCB AD250C mantém a sua integridade mesmo em condições de calor extremo.


5Absorção de umidade: o PCB apresenta uma absorção de umidade mínima, com uma taxa de apenas 0,04%, garantindo confiabilidade e estabilidade a longo prazo.


6Excelente estabilidade dimensional: o PCB AD250C oferece uma estabilidade dimensional excepcional, resultando em desempenho de circuito repetível e melhores rendimentos de fabricação.


7. PIM muito baixo: Com uma classificação PIM impressionante de -159 dBc a 30 mil, 1900 MHz, este PCB oferece excelente desempenho da antena e minimiza a perda de rendimento associada a problemas relacionados com PIM.



Propriedades elétricas AD250C Unidades Condições de ensaio Método de ensaio
PIM (30mil/60mil) -159/-163 dBc Tons de varredura 43 dBm refletidos a 1900 MHz, S1/S1 Rogers Interno 50 ohms
Constante dielétrica (processo) 2.52 - 23°C @ 50% HRC 10 GHz IPC TM-650 2.5.5.5
(IPC TM-650 2.5.5.3)
Constante dielétrica (projeto) 2.50 - C-24/23/50 10 GHz Comprimento de fase diferencial de microstrip
Fator de dissipação (processo) 0.0013 - 23°C @ 50% HRC 10 GHz IPC TM-650 2.5.5.5
Coeficiente térmico da constante dielétrica -117 ppm/oC 0°C a 100°C 10 GHz IPC TM-650 2.5.5.5
Resistividade de volume 4.8 x 108 Mohm-cm C-96/35/90 - IPC TM-650 2.5.17.1
Resistividade de superfície 4.1 x 107 - O quê? C-96/35/90 - IPC TM-650 2.5.17.1
Resistência elétrica (resistência dielétrica) 979 V/mil - - IPC TM-650 2.5.6.2
Descomposição dielétrica > 40 kV D-48/50 Direção X/Y IPC TM-650 2.5.6
Propriedades térmicas
Temperatura de decomposição (T)d) > 500 ̊C 2 horas @ 105 ̊C Perda de peso de 5% IPC TM-650 2.3.40
Coeficiente de expansão térmica - x 47 ppm/ ̊C - -55 ̊C a 288 ̊C IPC TM-650 2.4.41
Coeficiente de expansão térmica - y 29 ppm/ ̊C - -55 ̊C a 288 ̊C IPC TM-650 2.4.41
Coeficiente de expansão térmica - z 196 ppm/ ̊C - -55 ̊C a 288 ̊C IPC TM-650 2.4.41
Conductividade térmica 0.33 W/mK - direcção z ASTM D5470
Tempo para a deslaminagem > 60 Minutos como recebido 288 ̊C IPC TM-650 2.4.24.1
Propriedades mecânicas
Resistência ao descascamento do cobre após estresse térmico 2.6
(14.8)
N/mm (lbs/in) 10s @ 288 ̊C Folha de 35 μm IPC TM-650 2.4.8
Resistência flexural (MD/CMD) 8.8/6.4 (60.7/44.1) MPa (ksi) 25°C ± 3°C - ASTM D790
Resistência à tração (MD/CMD) 6.0/5.6 (41.4/38.6) MPa (ksi) 23°C/50% HRC - ASTM D3039/D3039-14
Modulo flexível (MD/CMD) 885/778 (6.102/5.364) MPa (ksi) 25°C ± 3°C - Método de ensaio IPC-TM-650 2.4.4
Estabilidade dimensional (MD/CMD) 0.02/0.06 mils/ polegada depois de gravar + assar - IPC-TM-650 2.4.39a
Propriedades físicas
Inflamabilidade V-0 - - - UL-94
Absorção de umidade 0.04 % E1/105 +D48/50 - IPC TM-650 2.6.2.1
Densidade 2.28 g/cm3 C-24/23/50 - A norma ASTM D792
Capacidade térmica específica 0.813 J/g°K 2 horas a 105 °C - ASTM E2716



Benefícios:
1Eficiência superior da antena: o PCB AD250C permite uma maior eficiência da antena, garantindo um desempenho ideal em aplicações de antena.



2. Desempenho de circuito repetível: graças à sua constante dielétrica controlada e composição cerâmica, este PCB fornece desempenho de circuito repetível, mesmo em condições de temperatura variáveis.


3Estabilidade Dk melhorada: o componente cerâmico do PCB contribui para um grau mais elevado de estabilidade da constante dielétrica (Dk) durante as alterações de temperatura, garantindo um funcionamento consistente.



Instalação e construção de PCB:
Este PCB é um PCB rígido de 2 camadas com uma camada de cobre em ambos os lados.A espessura do quadro acabado é 0.8 mm, e as camadas externas têm um peso de cobre de 1 oz (1,4 mils).fornecendo excelente condutividade e resistência à corrosãoNotavelmente, o PCB não possui silkscreen nem no lado superior nem no inferior.



Material de PCB: Compósitos de fibra de vidro/cerâmica com base em PTFE
Designação AD250C
Constante dielétrica: 2.50 (10 GHz)
Fator de dissipação 0.0013 (10 GHz)
Número de camadas: PCB de duas faces, PCB multicamadas, PCB híbrido
Peso de cobre: 1 oz (35 μm), 2 oz (70 μm)
Espessura dielétrica 20 milímetros (0,508 mm), 30 milímetros (0,762 mm), 60 milímetros (1,524 mm)
Tamanho do PCB: ≤ 400 mm X 500 mm
Máscara de solda: Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície: Ouro de imersão (ENIG), HASL, prata de imersão, estanho de imersão, OSP, ENEPIG, cobre nu, placado em ouro puro, etc.



Especificações do PCB:
- Dimensões do quadro: 196 mm x 162 mm
- Traço/Espaço mínimo: 5/5 mils.
- Tamanho mínimo do buraco: 0,3 mm
- Não há vias cegas.
- 100% de teste elétrico: cada PCB é submetido a um teste elétrico completo antes da expedição, garantindo qualidade e fiabilidade.



Estatísticas de PCB:
- Componentes: 81
- Total de almofadas: 228
- Acessórios para buracos: 97
- Pads SMT: 131
- Pads SMT inferiores: 0
- Vias: 132.
- Redes: 4



Padrões aceites e disponibilidade:
Este PCB adere ao padrão IPC-Classe 2, garantindo uma fabricação e um desempenho de alta qualidade.tornar facilmente acessível aos clientes de diferentes regiões.



Aplicações típicas:
O PCB AD250C é adequado para várias aplicações, incluindo:
- Antenas de estações de base de infra-estruturas celulares
- Sistemas de antenas telemáticas automotivas
- Antenas de rádio por satélite comerciais



30mil AD250C Duplo lado PCB imersão de ouro revestimento 0



Experimente o desempenho excepcional e a confiabilidade do microondas comercial AD250C e PCB RF.Este PCB capacita a sua infra-estrutura de comunicação sem fio com eficiência e estabilidade incomparáveis.
