10mil CuClad 217 PCB 2 camadas 0.3mm Imersão Prata

10mil CuClad 217 PCB 2 camadas 0.3mm Imersão Prata

MOQ: 1pcs
preço: USD9.99-99.99/PCS
Embalagem padrão: Sacos de vácuo+Cartões
Período de entrega: 8-9 dias úteis
Método de pagamento: T/T
Capacidade de abastecimento: 5000 PCS por mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Materiais:
CuClad 217 Core
Tamanho do PCB:
1060,8 mm x 51,8 mm = 1 PCS, +/- 0,15 mm
Peso de cobre:
1 oz (1,4 ml) camadas exteriores
Revestimento de superfície:
prata de imersão
Número de camadas:
2-layer
Espessura do PCB:
0.3 mm
Destacar:

217 PCB

,

10 ml de PCB coberto

,

PWB de prata da imersão

Descrição do produto

Apresentamos o PCB CuClad 217, um produto recém-vendido que aproveita as características avançadas dos laminados Rogers CuClad 217.de fibras de vidro tecidas com compostos PTFE de controlo precisoO PCB CuClad 217 destaca-se pelo seu desempenho impressionante, oferecendo uma baixa constante dielétrica (Dk) de 2,17 ou 2.20A sua construção cruzada garante a isotropia elétrica e mecânica no interior do plano, resultando numa propagação de sinal melhorada e numa relação superior entre sinal e ruído.



Características principais:

Constante dielétrica: DK 2,17 ou 2,2 a 10 GHz / 1MHz
Fator de dissipação: 0,0009 a 10 GHz
Baixa absorção de umidade: 0,02%
Forte resistência à descascagem: 14 lbs/in
Baixo desgaseamento: Perda total de massa (TML) 0,01%, material condensável volátil coletado (CVCM) 0,01%, 0 recuperação do vapor de água (WVR)
Fibra de vidro tecida cruzada com alta proporção de PTFE para vidro
Melhoria da uniformidade da constante dielétrica



Benefícios:

Dk estável numa ampla gama de frequências
Permite larguras de linha mais largas para menor perda de inserção
Baixas perdas de circuito em altas frequências
Estabilidade dimensional melhorada para flexibilidade de projeto
Permite cumprir especificações rigorosas
Isotropia elétrica e mecânica no plano X-Y
Ideal para circuitos sensíveis a variações da constante dielétrica

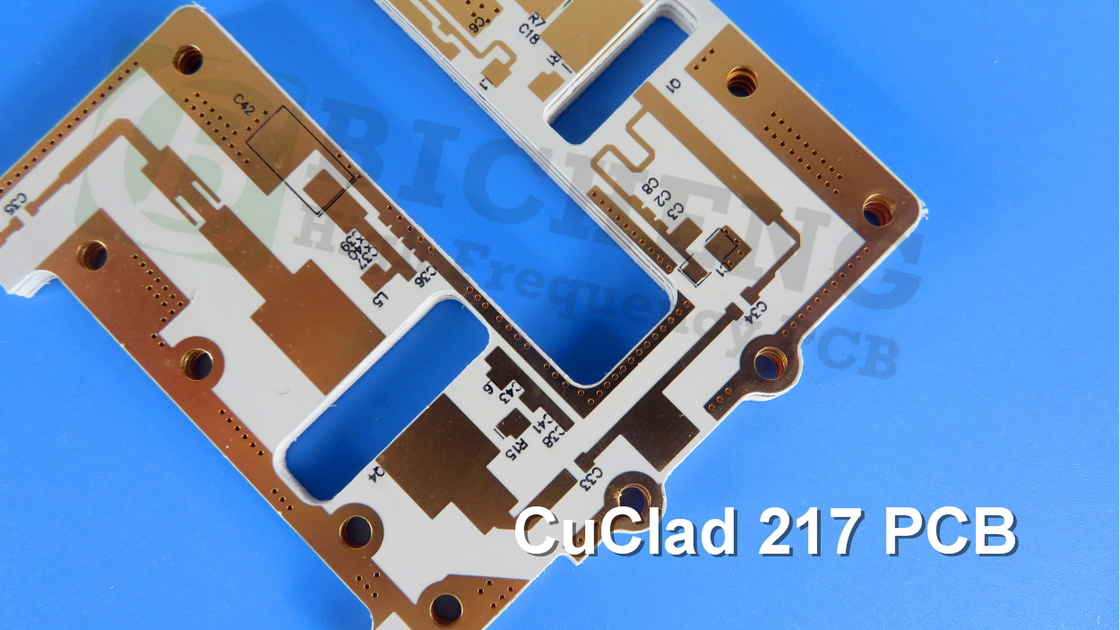

10mil CuClad 217 PCB 2 camadas 0.3mm Imersão Prata 0



Com uma empilhadeira rígida de 2 camadas, o PCB CuClad 217 consiste em uma camada de cobre de 35 μm, um núcleo Rogers CuClad 217 de 0,254 mm (10 mil) e outra camada de cobre de 35 μm.



Ele vem em dimensões de placa precisas de 106,8 mm x 51,8 mm (1PCS) com uma tolerância de +/- 0,15 mm. O PCB suporta um traço mínimo / espaço de 6/5 mils e um tamanho mínimo de buraco de 0,35 mm.Não inclui vias cegasCom uma espessura de placa de 0,3 mm e um peso de cobre de 1,4 mils nas camadas exteriores, o PCB CuClad 217 garante um desempenho ideal.Possui uma espessura de revestimento de 20 μm e um acabamento de superfície prateado de imersão para excelente condutividade e resistência à corrosão.



O PCB não inclui tela de seda superior ou inferior ou máscara de solda. Cada PCB é submetido a um rigoroso teste elétrico 100% antes da remessa para garantir uma funcionalidade ideal.



Com 27 componentes e um total de 103 almofadas, incluindo 78 almofadas de buraco e 25 almofadas de tecnologia de montagem de superfície superior (SMT), o CuClad 217 PCB oferece ampla flexibilidade para vários projetos.Tem 15 vias e 2 redes., permitindo um encaminhamento e uma conectividade eficientes do sinal.



Cumprindo os padrões de qualidade IPC-Classe 2, o PCB CuClad 217 garante desempenho e fiabilidade de alta qualidade.permitindo que os clientes de vários locais experimentem as suas características excepcionais.



O CuClad 217 PCB encontra aplicações em uma variedade de campos, incluindo radares, contramedidas eletrônicas, medidas de suporte eletrônico e componentes de microondas, como LNAs, filtros e acopladores.Suas propriedades superiores tornam-no a escolha ideal para aplicações eletrônicas exigentes que exigem alto desempenho e confiabilidade.



10mil CuClad 217 PCB 2 camadas 0.3mm Imersão Prata 1
