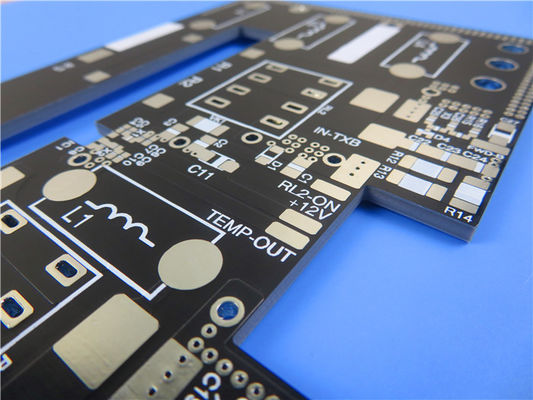

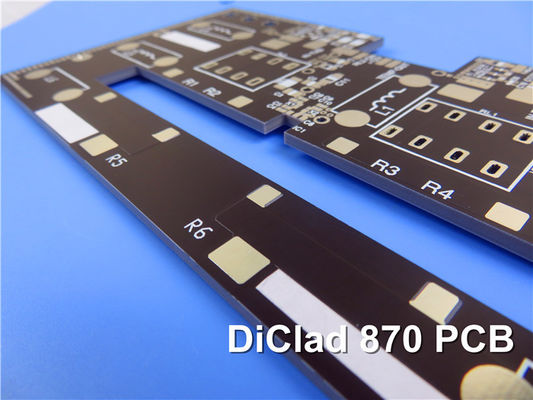

20mil DiClad 870 PCB 1OZ Circuitos rígidos de cobre

Apresentando o PCB DiClad 870, um PCB recém-vendido que utiliza laminados Rogers DiClad 870.Fabricação a partir de fibras sintéticas de poliéster, de poliéster, de poliéster, de poliéster, de poliéster, de poliéster, de poliéster, de poliéster, de poliéster, de poliéster, de poliéster, de poliéster, de poliéster, de poliéster, de poliéster, de poliéster, de poliéster, de poliéster, de poliéster, de poliéster, de poliéster, de poliéster, de poliéster, de poliéster, de poliéster, de poliéster, de poliéster, de poliéster, de poliéster, de poliéster e de poliésterCom a sua composição única, os laminados DiClad 870 oferecem uma constante dielétrica (Dk) e um factor de dissipação mais baixos.que proporcionam um desempenho excepcional, mantendo uma espessura semelhante à de outros laminados da série DiClad.

Características principais:
- Constante dielétrica (Dk): 2,33 a 10 GHz e 1 MHz, 50% RH
- Fator de dissipação: 0,0013 a 10 GHz, 0,0009 a 1 MHz, 50% RH
- TcDK (Coeficiente de temperatura de Dk): -161 ppm/°C, operando de -10°C a 140°C a 10 GHz
- Resistência de arco: > 180 segundos
- Baixa absorção de humidade: 0,02%
- Coeficiente de expansão térmica (CTE): eixo X - 17 ppm/°C, eixo Y - 29 ppm/°C, eixo Z - 217 ppm/°C
- Resistência à casca de cobre: 14 lbs/in, 10s @ 288°C
- Inflamabilidade: grau UL 94V0

Benefícios:
- Baixa absorção de umidade entre os compósitos à base de PTFE
- Dk estável numa ampla gama de frequências
- Suporte a larguras de linha mais largas, permitindo uma menor perda de inserção

Este PCB possui um empilhamento rígido de 2 camadas para uma construção robusta.508 mm (20 mil) de espessuraO empilhamento é completado com a camada de cobre 2, com a mesma espessura de 35 μm. Esta configuração garante um desempenho confiável e uma transmissão de sinal eficiente em todo o circuito.

Os detalhes de construção do PCB fornecem especificações precisas para um desempenho ideal.O espaço mínimo é de 5/4 mils.Com um tamanho mínimo de buraco de 0,4 mm, o PCB acomoda vários tipos de componentes e facilita a montagem eficiente.

Este PCB exclui vias cegas, simplificando o processo de fabricação. A espessura do painel acabado é otimizada em 0,6 mm para durabilidade mantendo um fator de forma compacto.O peso do cobre é fixado em 1 oz (1A espessura do revestimento é de 20 μm, melhorando ainda mais as ligações eléctricas.

Para o acabamento da superfície, este PCB emprega prata de imersão, proporcionando excelente condutividade e resistência à corrosão.A ausência de filtros de seda de cima e de baixo e máscaras de solda simplifica o processo de fabricação, mantendo a funcionalidade.

Para garantir a mais alta qualidade, cada PCB é submetido a um teste elétrico de 100% antes da expedição.dando-lhe confiança no seu desempenho.

Com 16 componentes e um total de 40 pads, esta PCB oferece versatilidade para vários projetos eletrônicos.fornecer opções para diferentes técnicas de colocação e montagem de componentesO PCB inclui 15 vias para o encaminhamento e a conectividade de sinais eficientes.

O formato de arte para este PCB é Gerber RS-274-X, um padrão amplamente aceito da indústria.Está disponível para envio em todo o mundoExperimente a confiabilidade e versatilidade do PCB DiClad 870 para seus projetos eletrônicos.

O PCB DiClad 870 é adequado para uma série de aplicações, incluindo redes de alimentação de radar, redes comerciais de matriz em fase, antenas de estação base de baixa perda, sistemas de orientação, antenas de rádio digital,e componentes como filtrosAproveite o desempenho excepcional e a fiabilidade do PCB DiClad 870 para liberar todo o potencial dos seus projetos eletrónicos.
