Detalhes do produto:
Condições de Pagamento e Envio:
|
| Materiais: | RT/Duroid 5880 | Tamanho do PCB: | 35 mm x 70 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Peso de cobre: | 1 oz (1,4 ml) camadas exteriores | Revestimento de superfície: | Lata da imersão |
| Número de camadas: | 2-layer | Espessura do PCB: | 0,2 milímetros |
| Realçar: | 1OZ Circuitos RF PCB,Circuitos RF de imersão de estanho PCB,5mil RT duroide 5880 PCB |
||

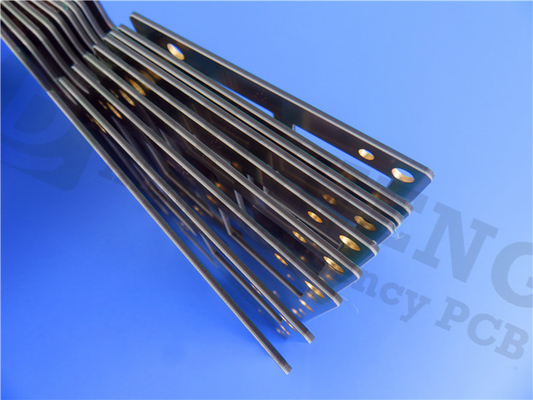

Apresento o nosso novo PCB em laminados RT/duroide 5880.Combina compósitos de PTFE com microfibras de vidro para proporcionar um desempenho excepcional em aplicações de alta frequência e banda largaCom a sua baixa constante dielétrica (Dk) e baixa perda dielétrica, este PCB foi concebido para satisfazer os requisitos mais exigentes dos sistemas electrónicos modernos.
Os laminados RT/duroide 5880 apresentam uma constante dielétrica de 2,2 com uma tolerância de 0,02 a 10 GHz/23°C. Isto garante uma transmissão de sinal consistente e fiável,que permitam uma operação de alta frequência precisa e precisaCom um fator de dissipação de 0,0009 a 10 GHz, este PCB minimiza a perda de energia, maximizando a integridade do sinal.
A estabilidade térmica é um fator chave nas aplicações de alta frequência, e o RT/duroide 5880 se destaca neste aspecto.garantir um desempenho estável em condições de temperatura variáveisA sua baixa absorção de umidade de 0,02% contribui para a sua excepcional fiabilidade, mesmo em ambientes de elevada umidade.
| NT1duroide NT1duroide | ||||||
| Imóveis | NT1duroide | Direção | Unidades | Condição | Método de ensaio | |
| Constante dielétrica,εProcesso | 2.20 2.20±0.02 de espécime. |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Constante dielétrica,εDesenho | 2.2 | Z | N/A | 8 GHz a 40 GHz | Método de comprimento de fase diferencial | |
| Fator de dissipação,tanδ | 0.0004 0.0009 |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Coeficiente térmico de ε | - 125 | Z | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 | |
| Resistividade de volume | 2 x 107 | Z | Mohm cm | C/96/35/90 | ASTM D 257 | |
| Resistividade de superfície | 3 x 107 | Z | - O quê? | C/96/35/90 | ASTM D 257 | |
| Calor específico | 0.96(0.23) | N/A | j/g/k (cal/g/c) |
N/A | Calculado | |
| Módulo de tração | Ensaio a 23°C | Ensaio a 100°C | N/A | MPa ((kpsi) | A | ASTM D 638 |
| 1070 ((156) | 450 ((65) | X | ||||
| 860(125) | 380 ((55) | Y | ||||
| Estresse extremo | 29(4.2) | 20(2.9) | X | |||
| 27(3.9) | 18(2.6) | Y | ||||
| Estiramento Final | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| Modulo de compressão | 710(103) | 500(73) | X | MPa ((kpsi) | A | ASTM D 695 |
| 710(103) | 500(73) | Y | ||||
| 940(136) | 670(97) | Z | ||||
| Estresse extremo | 27(3.9) | 22(3.2) | X | |||
| 29 ((5.3) | 21(3.1) | Y | ||||
| 52(7.5) | 43(6.3) | Z | ||||
| Estiramento Final | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z | ||||
| Absorção de umidade | 0.02 | N/A | % | 0.62 " (~ 1.6 mm) D48/50 | ASTM D 570 | |
| Conductividade térmica | 0.2 | Z | W/m/k | 80°C | ASTM C 518 | |
| Coeficiente de expansão térmica | 31 48 237 |
X Y Z |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
| Td | 500 | N/A | °C TGA | N/A | ASTM D 3850 | |
| Densidade | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| Peel de cobre | 31.2 ((5.5) | N/A | Pl ((N/mm) | 1 oz ((35 mm) de folha EDC após flutuação de solda |
IPC-TM-650 2.4.8 | |
| Inflamabilidade | V-0 | N/A | N/A | N/A | UL 94 | |
| Processo sem chumbo compatível | - Sim, sim. | N/A | N/A | N/A | N/A | |
O RT/duroide 5880 PCB oferece propriedades elétricas uniformes numa ampla gama de frequências, tornando-o adequado para várias aplicações de alta frequência.FormaçãoO material é resistente a solventes e reagentes utilizados na gravação ou revestimento de bordas e furos,Aumentar ainda mais a sua durabilidade e longevidade.
Com uma reputação bem estabelecida, o RT/duroide 5880 é um material confiável e comprovado na indústria.garantir um desempenho e uma integridade de sinal ideais.
O empilhamento de PCB consiste num PCB rígido de 2 camadas com camadas de cobre de 35 μm de cada lado e um núcleo RT/duroide 5880 de espessura de 0,127 mm (5 mil).oferece um layout compacto e eficiente para os seus projetos.
Este PCB suporta projetos de circuitos complexos e precisos com um traço/espaço mínimo de 5/5 mils e um tamanho mínimo de buraco de 0,4 mm. Ele tem uma espessura de placa fina de 0.2 mm e um peso de cobre acabado de 1 oz (1.4 mils) nas camadas exteriores, garantindo durabilidade e fiabilidade.
O RT/duroide 5880 PCB é submetido a testes rigorosos, com 100% de testes elétricos realizados antes do envio, cumprindo os padrões de qualidade IPC-Classe-2.garantir o fácil acesso a esta solução de alto desempenho.
Com 7 componentes, 18 pads totais, 9 pads através do buraco, 9 pads SMT superior e 6 vias, o RT/duroid 5880 PCB oferece flexibilidade e versatilidade para seus projetos.Incluindo as antenas de banda larga das companhias aéreas comerciais, circuitos de microstripes e stripline, aplicações de ondas milimétricas, sistemas de radar, sistemas de orientação e antenas de rádio digitais ponto a ponto.
Escolha o RT/duroide 5880 PCB para desbloquear todo o potencial de desempenho de alta frequência em suas aplicações avançadas.
