Introdução do RT/duroide 6035HTC PCB, uma solução de alto desempenho concebida para aplicações de RF e microondas de alta potência.Fabricado utilizando os materiais avançados de circuitos de alta frequência da Rogers Corporation, este PCB oferece uma confiabilidade excepcional e capacidades de gestão de energia.
Características:
DK: 3,5 +/- 0,05 a 10 GHz/23°C
Fator de dissipação: 0,0013 a 10 GHz/23°C
Coeficiente térmico da constante dielétrica: -66 ppm/°C
Absorção de humidade: 0,06%
Conductividade térmica: 1,44 W/m/K a 80°C
CTE (coeficiente de expansão térmica): eixo X: 19 ppm/°C, eixo Y: 19 ppm/°C, eixo Z: 39 ppm/°C
| Imóveis |
NT2cloreto de sódio |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
3.50±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada |
| Constante dielétrica,εDesenho |
3.6 |
Z |
|
8 GHz - 40 GHz |
Método de comprimento de fase diferencial |
| Fator de dissipação |
0.0013 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
- 66 |
Z |
ppm/°C |
-50°C a 150°C |
Mod IPC-TM-650, 2.5.5.5 |
| Resistividade de volume |
108 |
|
MΩ.cm |
A |
IPC-TM-650, 2.5.17.1 |
| Resistividade de superfície |
108 |
|
MΩ |
A |
IPC-TM-650, 2.5.17.1 |
| Estabilidade dimensional |
-0,11 -0.08 |
CMD MD |
mm/m (mils/ polegada) |
0.030" 1 oz de folha EDC espessura após gravação "+E4/105 |
IPC-TM-650 2.4.39A |
| Módulo de tração |
329 244 |
MD CMD |
KPSI |
40 horas @23°C/50RH |
ASTM D638 |
| Absorção |
0.06 |
|
% |
D24/23 |
IPC-TM-650 2.6.2.1 ASTM D570 |
| Coeficiente de expansão térmica (-50 °C a 288 °C) |
19 19 39 |
X Y Z |
ppm/°C |
23°C / 50% HRC |
IPC-TM-650 2.4.41 |
| Conductividade térmica |
1.44 |
|
W/m/k |
80°C |
ASTM C518 |
| Densidade |
2.2 |
|
gm/cm3 |
23°C |
A norma ASTM D792 |
| Força da casca de cobre |
7.9 |
|
Plínio |
20 s. @ 288 °C |
IPC-TM-650 2.4.8 |
| Inflamabilidade |
V-0 |
|
|
|
UL 94 |
| Processo sem chumbo compatível |
- Sim, sim. |
|
|
|
|
Benefícios:
Alta condutividade térmica: permite uma dissipação de calor eficiente e temperaturas de funcionamento mais baixas para aplicações de alta potência.
Excelente desempenho de alta frequência: baixa perda de inserção e estabilidade térmica confiável dos traços garantem a integridade ideal do sinal.
Superiora potência: concebida para lidar com aplicações de RF e microondas de alta potência com uma confiabilidade excepcional.

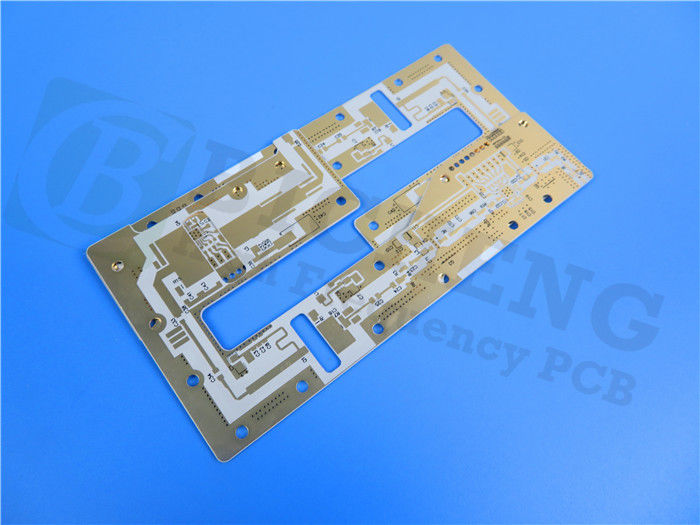

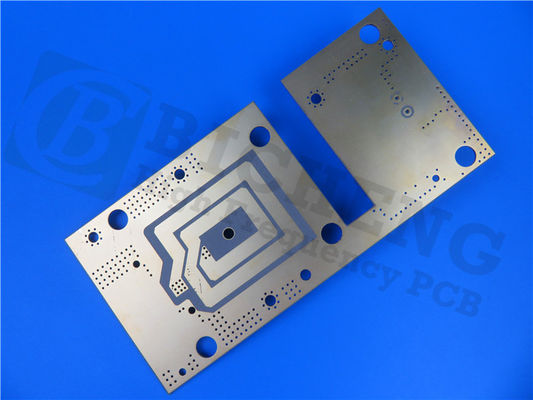

O PCB RT/duroide 6035HTC é um PCB rígido de duas camadas com uma espessura de camada de cobre de 35 μm em cada lado e uma espessura de núcleo RT/duroide 6035HTC de 0,254 mm (10 mils).91 mm x 108.31mm, proporciona espaço suficiente para os seus desenhos mantendo um fator de forma compacto.
Este PCB suporta projetos de circuitos complexos e precisos, oferecendo um traço/espaço mínimo de 4/5 mils e um tamanho de orifício mínimo de 0,3 mm. Ele tem uma espessura de placa fina de 0.3 mm e um peso de cobre acabado de 1 oz (1.4 mils) nas camadas exteriores, garantindo durabilidade e fiabilidade.
| Material de PCB: |
Compositos de PTFE preenchidos com cerâmica |
| Designação |
NT1comunicação |
| Constante dielétrica: |
3.50±0.05 |
| Número de camadas: |
Dupla camada, multicamada, PCB híbrido |
| Peso de cobre: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| De espessura de laminado: |
10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
| Tamanho do PCB: |
≤ 400 mm X 500 mm |
| Máscara de solda: |
Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: |
cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, etc. |
O PCB RT/duroide 6035HTC é submetido a testes rigorosos, com 100% de testes elétricos realizados antes do envio, cumprindo os padrões de qualidade IPC-Classe-2.garantir o fácil acesso a esta solução de alto desempenho.
Com 35 componentes, 112 almofadas totais, 74 almofadas através de buracos, 38 almofadas SMT superiores e 64 vias, o RT/duroide 6035HTC PCB oferece versatilidade e flexibilidade para seus projetos.Ele encontra aplicações em RF de alta potência e amplificadores de microondas, amplificadores de potência, acopladores, filtros, combinadores e divisores de potência.
