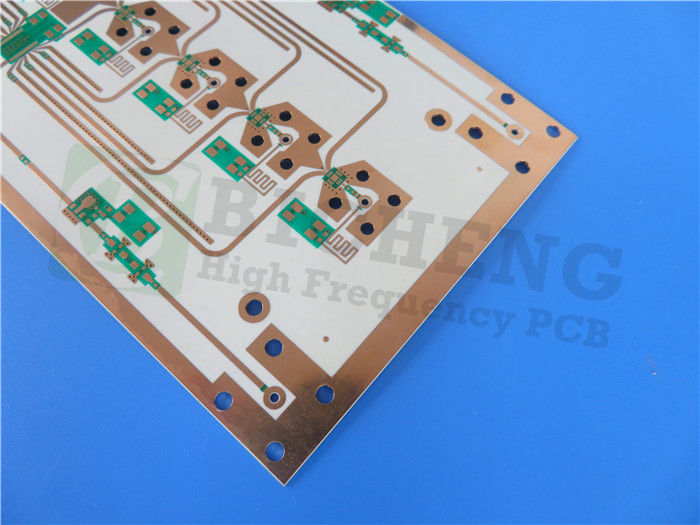

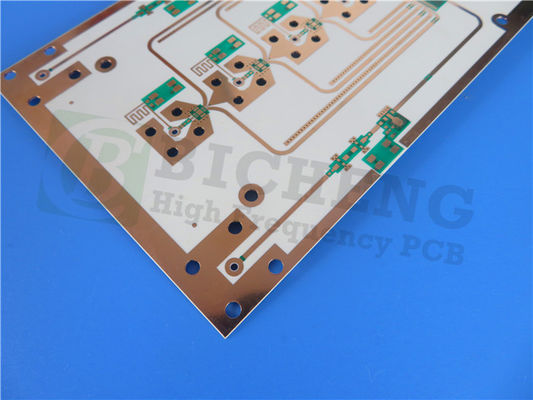

10mil WL-CT300 PCB de imersão dupla para aplicações de alta frequência

Apresentando o nosso recém-vendido PCB baseado no WL-CT300. O WL-CT300 Polímero Orgânico Cerâmico de Fibra de Vidro Laminado de cobre revestido de tecido produzido pela Wangling.O WL-CT300 é um material de alta frequência baseado em resina termo-resistenteA sua composição inclui resina de hidrocarbonetos, cerâmica e tecido de fibra de vidro na camada dielétrica,fornecendo excelentes características de baixa perda essenciais para projetos de alta frequênciaCom um processamento de PCB simplificado em comparação com os materiais PTFE e uma estabilidade e consistência superiores nos circuitos, o WL-CT300 é um substituto ideal para produtos estrangeiros similares.

Características principais:
1Constante dielétrica de 3,0 a 10 GHz/23°C, garantindo uma transmissão de sinal fiável em aplicações de alta frequência.
2Factor de dissipação de 0,003 a 10 GHz, minimizando a perda de sinal e mantendo a integridade do sinal.
3Excelente coeficiente térmico da constante dielétrica (TCDK) de 27 ppm/°C, garantindo um desempenho estável em temperaturas variáveis.
4• Alta condutividade térmica de 0,41 W/MK, facilitando uma eficiente dissipação de calor e gestão térmica.
5Baixa absorção de umidade de 0,15%, mantendo propriedades eléctricas consistentes mesmo em ambientes úmidos.
6Coeficiente de expansão térmica (CTE) de cobre combinado no eixo X (15 ppm/°C), eixo Y (14 ppm/°C) e eixo Z (31 ppm/°C), reduzindo o risco de tensão mecânica e assegurando a estabilidade dimensional.

Acompanhamento de PCB:
O PCB WL-CT300 apresenta uma construção rígida de duas camadas com especificações precisas:


- Copper_layer_1: 35 μm
- WL-CT300 camada de núcleo: 0,254 mm (10 mil)
- Copper_layer_2: 35 μm

Detalhes da construção do PCB:
Para satisfazer as suas necessidades específicas, o PCB WL-CT300 oferece os seguintes detalhes de construção:
- Dimensões das placas: 167,8 mm x 91,6 mm, permitindo um único PCB em cada ordem com uma tolerância de +/- 0,15 mm.
- Traça/Espaço mínimo: 4/5 mils, permitindo desenhos de circuitos complexos e alta densidade de embalagem.
- Tamanho mínimo do buraco: 0,3 mm, proporcionando flexibilidade para a montagem dos componentes.
- Sem vias cegas, simplificando o processo de fabricação.
- espessura do cartão acabado: 0,3 mm, contribuindo para o seu fator de forma compacto.
- Peso de cobre acabado: 1 oz (1,4 mils) nas camadas exteriores, garantindo robusta condutividade e durabilidade.
- através de espessura de revestimento: 20 μm, promovendo uma interconexão fiável entre as camadas.
- Finalização da superfície: Prata de imersão, melhorando a soldabilidade e a resistência à corrosão.
- Sem serigrafia superior ou inferior ou máscara de solda, resultando numa aparência limpa e minimalista.
- Cada PCB é submetido a um exame elétrico minucioso de 100% antes da expedição, garantindo a sua adesão aos padrões de qualidade.

Estatísticas de PCB:
Este PCB suporta um total de 41 componentes, com 190 pads disponíveis para integração de componentes sem problemas.Não há almofadas SMT no fundoCom 162 vias e 2 redes, este PCB facilita o encaminhamento e a conectividade de sinais eficientes.

Arte e Padrões:
Este PCB aceita a arte Gerber RS-274-X, simplificando o processo de fabricação.tornando-o facilmente acessível para várias aplicações.

Aplicações típicas:
O PCB WL-CT300 encontra aplicações numa ampla gama de indústrias, incluindo:
- antenas de estação base e antenas de satélite para comunicação sem fios fiável.
- Radar automotivo, sensores e sistemas de navegação para assistência ao condutor.
- Amplificadores de potência para uma eficiente amplificação do sinal.
- Cabeças de satélite de alta frequência para comunicações por satélite.
- Dispositivos e filtros de RF para manipulação precisa do sinal.
- antenas WIMAX e antenas distribuídas para comunicações sem fios de banda larga.

Com suas características excepcionais, adesão às normas e disponibilidade global, o PCB WL-CT300 é uma escolha confiável para aplicações de alta frequência em várias indústrias.
