PCB RF em IsoClad 933 15mil laminados Circuitos de ouro de imersão

O Rogers IsoClad 933 é um material de substrato de placa de circuito impresso (PCB) de alto desempenho que oferece excelentes propriedades elétricas e mecânicas.um fornecedor líder de materiais de circuito avançado, o IsoClad 933 é um composto não tecido de fibra de vidro/PTFE concebido para ser utilizado numa ampla gama de aplicações, desde antenas conformes até sistemas de radar de alta frequência.

Composição do material e características principais:
O IsoClad 933 é um material de substrato de PCB único que utiliza um processo de fabricação proprietário para criar um reforço de fibra de vidro não tecido.Esta construção permite que o material seja mais flexível e conformável em comparação com os laminados tradicionais de fibra de vidro tecidos, tornando-o adequado para aplicações em que o circuito final possa precisar de ser moldado ou dobrado.

As principais características do IsoClad 933 incluem:

Constante dielétrica (Dk) de 2,33 a 10 GHz e 23°C
Fator de dissipação (Df) de 0,0016 a 10 GHz e 23°C
Excepcional resistência à casca de 10 libras por polegada
Baixa absorção de água de 0,05%
Extremamente baixo desgaseamento com 0,03% TML, 0 CVCM e 0,02% WVR
Constante dielétrica altamente uniforme em todo o material


Essas características tornam o IsoClad 933 uma escolha ideal para projetos de circuitos de alta frequência e alto desempenho, onde as propriedades elétricas consistentes e a estabilidade dimensional são cruciais.

Especificações e construção do PCB:

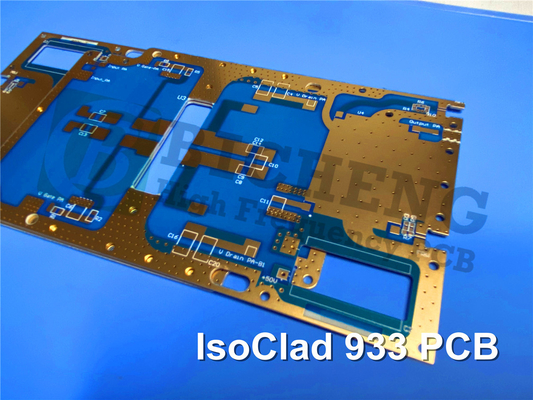

O PCB Rogers IsoClad 933 oferecido nesta descrição do produto é um projeto rígido de duas camadas, com os seguintes detalhes de construção:

Espessura de cobre: 35 μm nas camadas superior e inferior
Material do núcleo: Rogers IsoClad 933 com espessura de 0,381 mm (15 mils)
Dimensões do painel: 170 mm x 170 mm, com uma tolerância de ±0,15 mm
Traço/Espaço mínimo: 4/6 milis
Tamanho mínimo do buraco: 0,3 mm
Não há vias cegas
Espessura do painel acabado: 0,5 mm
Peso de cobre acabado: 1 oz (1,4 mils) nas camadas externas
Espessura de revestimento: 20 μm
Revestimento de superfície: ouro de imersão
Tela de seda: branca na camada superior, nenhuma na parte inferior
Máscara de solda: verde na camada superior, nenhuma na parte inferior
100% de testes elétricos antes da expedição

A construção do PCB garante um desempenho e uma fiabilidade consistentes, cumprindo o padrão de qualidade IPC-Classe-2.

Aplicações:
Antenas conformes
Circuitos de banda e micro-banda
Sistemas de orientação
Radar e sistemas de guerra electrónica
