Detalhes do produto:
Condições de Pagamento e Envio:
|
| Materiais: | RF-35TC | Tamanho do PCB: | 48.17 mm x 47,7 mm = 3PCS = 3 Tipos, +/- 0,15 mm |
|---|---|---|---|
| Peso de cobre: | 1 oz (1,4 ml) | Revestimento de superfície: | Ouro de imersão |
| Número de camadas: | 2-layer | Espessura do PCB: | 0.2 mm |
| Realçar: | 1OZ RF-35TC PCB,5 milímetros de PCB RF-35TC,PCB RF-35TC de dupla face |
||
Introdução:
O PCB RF-35TC é um material de alta frequência de ponta que oferece o melhor fator de baixa dissipação e condutividade térmica excepcional.Projetados para aplicações de RF e microondas de alta potência, este substrato de fibra de vidro com base em PTFE e cerâmica fornece desempenho incomparável onde minimizar a perda de sinal e dissipar o calor de forma eficiente são críticos.
Características:
Laminado com baixa perda de condutividade térmica, com uma constante dielétrica de 3,5 ± 0,05 a 10 GHz/23°C
Fator de dissipação ultra-baixo de 0,002 a 10 GHz/23°C
Impressionante condutividade térmica de 0,87 W/m/K para 0,5 oz de cobre, 0,92 W/m/K para 1 oz de cobre
Excelente estabilidade dimensional com baixa ETC de 11 ppm/°C (eixo X), 13 ppm/°C (eixo Y), 34 ppm/°C (eixo Z)
Alta fiabilidade térmica com perda de peso de 5% a uma temperatura de 436°C
Baixa absorção de umidade de apenas 0,05%
| VALORES TÍPICOS da RF-35TC | |||||
| Imóveis | Método de ensaio | Unidade | Valor | Unidade | Valor |
| DK @10 GHz | IPC-650 2.5.5.5.1 (modificado) | 3.5 | 3.5 | ||
| Tck (((-30 a 120°C) | IPC-650 2.5.5.5.1 (modificado) | ppm | 24 | ppm | 24 |
| Df @10 GHz | IPC-650 2.5.5.5.1 (modificado) | 0.0011 | 0.0011 | ||
| Descomposição dielétrica | IPC-650 2.5.6 (no avião, dois pinos em óleo) | kV | 56.7 | kV | 56.7 |
| Força dielétrica | ASTM D 149 ((Através do plano) | V/mil | 570 | V/mm | 22,441 |
| Resistência de arco | IPC-650 2.5.1 | Segundo | 304 | Segundo | 304 |
| Absorção de umidade | IPC-650 2.6.2.1 | % | 0.05 | % | 0.05 |
| Força flexo (MD) | ASTM D 790/IPC-650 2.4.4 | psi | 12,900 | N/mm2 | 88.94 |
| Força flexural (CD) | ASTM D 790/IPC-650 2.4.4 | psi | 11,700 | N/mm2 | 80.67 |
| Resistência à tração (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 9,020 | N/mm2 | 62.19 |
| Resistência à tração (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 7,740 | N/mm2 | 53.37 |
| Prolongamento na ruptura (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1.89 | N/mm | 1.89 |
| Prolongamento na ruptura (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1.7 | % | 1.7 |
| Modulo de Young (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 667,000 | N/mm2 | 4,599 |
| Young's Modulus (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 637,000 | N/mm2 | 4,392 |
| Relação de Poisson (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.18 | 0.18 | ||
| Relação de Poisson (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.23 | 0.18 | ||
| Modulo de compressão | ASTM D 695°C) | psi | 560,000 | N/mm2 | 3,861 |
| Força flexo (MD) | ASTM D 790/IPC-650 2.4.4 | psi | 1.46 x 106 | N/mm2 | 10,309 |
| Força flexural (CD) | ASTM D 790/IPC-650 2.4.4 | psi | 1.50 x 106 | N/mm2 | 10,076 |
| Força de descascagem ((1⁄2 oz.CVH) | IPC-650 2.4.8 ((Estresse térmico.) | Peso/ polegada | 7 | g/cm3 | 1.25 |
| Conductividade térmica (não revestida)125°C) | ASTM F433 ((Fluxo de calor protegido) | W/mK | 0.6 | W/mK | 0.6 |
| Conductividade térmica ((C1/C1,125°C) | ASTM F433 ((Fluxo de calor protegido) | W/mK | 0.92 | W/mK | 0.92 |
| Conductividade térmica ((CH/CH,125°C) | ASTM F433 ((Fluxo de calor protegido) | W/mK | 0.87 | W/mK | 0.87 |
| Estabilidade dimensional (MD) | IPC-650-2.4.39 segundos.5.4 ((Depois de Etch) | mils/in. | 0.23 | mm/M | 0.23 |
| Estabilidade dimensional (CD) | IPC-650-2.4.39 segundos.5.4 ((Depois de Etch) | mils/in. | 0.64 | mm/M | 0.64 |
| Estabilidade dimensional (MD) | IPC-650-2.4.39 segundos.5.5 ((Estresse térmico.) | mils/in. | -Não.04 | mm/M | -Não.04 |
| Estabilidade dimensional (CD) | IPC-650-2.4.39 segundos.5.5 ((Estresse térmico.) | mils/in. | 0.46 | mm/M | 0.46 |
| Resistividade de superfície | IPC-650 2.5.17.1 ((após temperatura elevada.) | Mohms | 8.33 x 107 | Mohms | 8.33 x 107 |
| Resistividade de superfície | IPC-650 2.5.17.1 ((depois da humidade) | Mohms | 6.42 x 107 | Mohms | 6.42 x 107 |
| Resistividade de volume | IPC-650 2.5.17.1 ((após temperatura elevada.) | Mohms/cm | 5.19 x 108 | Mohms/cm | 5.19 x 108 |
| Resistividade de volume | IPC-650 2.5.17.1 ((depois da humidade) | Mohms/cm | 2.91 x 108 | Mohms/cm | 2.91 x 108 |
| CTE ((Eixo X)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 11 | ppm/°C | 11 |
| CTE ((Eixo Y)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 13 | ppm/°C | 13 |
| CTE ((Eixo Z)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 34 | ppm/°C | 34 |
| Densidade | ASTM D 792 | g/cm3 | 2.35 | g/cm3 | 2.35 |
| Dureza | ASTM D 2240 ((Litoral D) | 79.1 | 79.1 | ||
| Tensião na ruptura (MD) | ASTM D 790/IPC-650 2.4.4 | % | 0.014 | % | 0.014 |
| Tensião no Intervalo (CD) | ASTM D 790/IPC-650 2.4.4 | % | 0.013 | % | 0.013 |
| Calor específico | A norma ASTM E 1269-05, E 967-08, E 968-02 | j/(g°C) | 0.94 | j/(g°C) | 0.94 |
| Td(2% de perda de peso) | IPC-650 2.4.24.6/TGA | oF | 788 | °C | 420 |
| Td(perda de peso de 5%) | IPC-650 2.4.24.6/TGA | oF | 817 | °C | 436 |
Benefícios:
Tangente de perda "melhor da sua categoria" para a máxima eficiência e integridade do sinal
Gestão térmica excepcional para dissipar o calor dos componentes de alta potência
Propriedades dielétricas estáveis numa ampla gama de temperaturas
Melhores ganhos de antena e eficiência de radiação
Adesão robusta a folhas de cobre muito finas para projetos de PCB de alta densidade

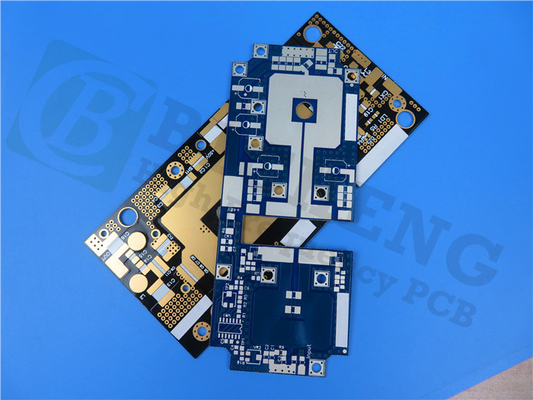

Este PCB rígido de 2 camadas possui um núcleo RF-35TC de 0,127 mm (5 mil) com camadas de cobre de 35 μm e é construído de acordo com os mais altos padrões de qualidade.O RF-35TC é a escolha principal para RF exigente e microondas projetos.
Aplicações:
O PCB RF-35TC é ideal para uma ampla gama de aplicações de alta frequência e alta potência, incluindo:
Filtros, acopladores e amplificadores de energia
Antenas e comunicações por satélite
Radar e sistemas de detecção
Equipamento de ensaio e medição
