60mil RO3003 PCB Circuitos de ouro de imersão de dois lados

MOQ:	1pcs
preço:	USD9.99-99.99/PCS
Embalagem padrão:	Sacos de vácuo+Cartões
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 PCS por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Materiais:

RO3003

Tamanho do PCB:

63 mm x 35 mm = 1 PCS

Peso de cobre:

1 oz (1,4 ml)

Revestimento de superfície:

Ouro de imersão

Número de camadas:

2-layer

Espessura do PCB:

1.6 mm

Destacar:

Circuitos de ouro de imersão de dois lados

RO3003 Circuitos de ouro por imersão

Circuitos de ouro de imersão de 60 mil

Descrição do produto

Introdução:
O Rogers RO3003 PCB é um composto PTFE cerâmico de última geração projetado para aplicações comerciais de microondas e RF.Este laminado avançado oferece estabilidade incomparável da constante dielétrica (Dk) em uma ampla gama de temperaturas e frequências, tornando-o a escolha perfeita para tecnologias de ponta como radar automotivo, infraestrutura sem fio 5G e sistemas avançados de assistência ao condutor (ADAS).

Características principais:

Constante dielétrica de 3 ± 0,04 a 10 GHz/23°C
Fator de dissipação de 0,001 a 10 GHz/23°C
Estabilidade térmica com Td > 500°C
Excelentes propriedades mecânicas com CTE de cobre correspondente
Baixa absorção de umidade de apenas 0,04%
Processo de fabrico de volume económico

RO3003 Valor típico
Imóveis	RO3003	Direção	Unidades	Condição	Método de ensaio
Constante dielétrica,εProcesso	3.0±0.04	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada
Constante dielétrica,εDesenho	3	Z		8 GHz a 40 GHz	Método de comprimento de fase diferencial
Fator de dissipação,tanδ	0.001	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5
Coeficiente térmico de ε	-3	Z	ppm/°C	10 GHz -50°C a 150°C	IPC-TM-650 2.5.5.5
Estabilidade dimensional	0.06 0.07	X Y	mm/m	COND A	IPC-TM-650 2.2.4
Resistividade de volume	107		MΩ.cm	COND A	IPC 2.5.17.1
Resistividade de superfície	107		MΩ	COND A	IPC 2.5.17.1
Módulo de tração	930 823	X Y	MPa	23°C	ASTM D 638
Absorção de umidade	0.04		%	D48/50	IPC-TM-650 2.6.2.1
Calor específico	0.9		j/g/k		Calculado
Conductividade térmica	0.5		W/M/K	50°C	ASTM D 5470
Coeficiente de expansão térmica (-55 a 288°C)	17 16 25	X Y Z	ppm/°C	23°C/50% HRC	IPC-TM-650 2.4.4.1
Td	500		°C TGA		ASTM D 3850
Densidade	2.1		gm/cm3	23°C	ASTM D 792
Força da casca de cobre	12.7		- Não.	1 oz, EDC após flutuação de solda	IPC-TM 2.4.8
Inflamabilidade	V-0				UL 94
Processo sem chumbo compatível	- Sim, sim.

Benefícios:

Desempenho fiável até 77 GHz para aplicações como radar automotivo
Constante dielétrica estável ideal para filtros, antenas e osciladores
Estabilidade dimensional para montagem de superfície robusta
Adequado para projetos híbridos multicamadas com uma gama de constantes dielétricas
Solução rentável para produção em grande volume

Especificações do PCB:

Construção de PCB rígidos de duas camadas
60 mil (1.524 mm) Rogers RO3003 substrato
Camadas de cobre de 35 μm
Traça/espaço mínimo de 4/6 milis
De espessura de placas acabadas de 1,6 mm
1 oz (1,4 mils) peso de cobre da camada exterior
Revestimento de superfície em ouro de imersão

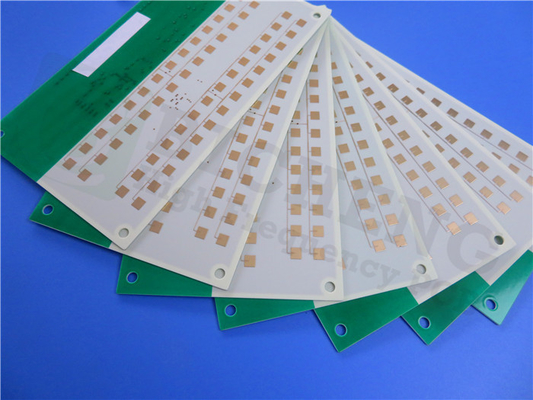

60mil RO3003 PCB Circuitos de ouro de imersão de dois lados 0

Aplicações:
O PCB Rogers RO3003 é a escolha ideal para uma ampla gama de aplicações de alta frequência, incluindo:

Radar automóvel
Antenas de satélite de posicionamento global
Sistemas de telecomunicações celulares
Antenas para comunicações sem fio
Satélites de transmissão directa
Links de dados em sistemas de cabo
Leitores de medidores remotos
Retrovisores de potência

60mil RO3003 PCB Circuitos de ouro de imersão de dois lados 1
