RO3003G2 PCB 5mil Circuitos de ouro de imersão de 2 camadas

MOQ:	1pcs
preço:	USD9.99-99.99/PCS
Embalagem padrão:	Sacos de vácuo+Cartões
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 PCS por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Materiais:

RO3003G2

Tamanho do PCB:

41.71 mm x 64 mm = 1 PCS, +/- 0,15 mm

Peso de cobre:

1 oz (1,4 ml)

Revestimento de superfície:

Ouro de imersão

Número de camadas:

2-layer

Espessura do PCB:

0.2 mm

Destacar:

Circuitos de ouro de imersão PCB

5mil de PCB

RO3003G2 PCB

Descrição do produto

O Rogers RO3003G2 é um laminado de PTFE cerâmico de alto desempenho projetado para aplicações de radar automotivo de onda milimétrica. This latest iteration of Rogers' industry-leading RO3003 solutions was developed based on customer feedback to address the next-generation needs of ADAS (Advanced Driver Assistance Systems) like adaptive cruise control, aviso de colisão para a frente e assistência de mudança de faixa.

Características principais:
- constante dielétrica (Dk) de 3,0 ± 0,04 a 10 GHz e 3,07 a 77 GHz
- Factor de dissipação baixo de 0,0011 a 10 GHz
- Excelente coeficiente térmico da constante dielétrica (-35 ppm/°C)
- cobre electrodepositado (ED) de perfil muito baixo (VLP)
- Coeficiente de expansão térmica (CTE) correspondente ao cobre para aumentar a fiabilidade
- Construção homogénea com porosidade dielétrica reduzida

Imóveis	RO3003G2	Direção	Unidade	condição	Método de ensaio
Constante dielétrica	3.00 ± 0.04	Z	-	10 GHz 23°C	IPC-TM-650 2.5.5.5 Lâmina de raios
Constante dielétrica	3.07	Z	-	77 GHz	Fase diferencial Método de comprimento
Fator de dissipação, tan d	0.0011	Z	-	10 GHz 23°C	IPC-TM-650 2.5.5.5
Coeficiente térmico de er	- Trinta e cinco	Z	ppm/°C	10 GHz -50 a 150°C	IPC-TM-650 2.5.5.5
Estabilidade dimensional	-Não.16 -Não.14	X Y	mm/m	Método C	IPC TM-650 2.2.4
Resistividade de volume	1.4 x 10^9	-	MΩ•cm	COND A	IPC 2.5.17.1
Resistividade de superfície	2.6 x 10⁸	-	MΩ	COND A	IPC 2.5.17.1
Módulo de tração	378 396	X Y	KSI	23°C	ASTM D638
Absorção de umidade	0.06	-	%	D48/50	IPC-TM-650 2.6.2.1
Calor específico	0.73 0.83	Z	J/g/K	0°C 50°C	A norma ASTM E1269-11
Conductividade térmica	0.43	Z	W/m/K	50°C	ASTM D5470
Coeficiente de expansão térmica	16 17 18	X Y Z	ppm/°C	23°C/50% HRC	IPC-TM-650 2.4.41
Td	500	-	° CTGA	-	ASTM D3850
Densidade	2.15	-	gm/cm3	23°C	A norma ASTM D792
Resistência da casca de cobre	12.0	-	Lb/in	1/2 oz. Após a flutuação da solda	IPC-TM-2.4.8
Inflamabilidade	V-0	-	-	-	UL 94
Processo livre de chumbo compatível	- Sim, sim.	-	-	-	-

Material de PCB:	Laminados de PTFE, de cerâmica
Designação	RO3003G2
Constante dielétrica:	3
Fator de dissipação	0.0011
Número de camadas:	PCB de lado único, duplo, multi-camadas, PCB híbrido
Peso de cobre:	1 oz (35 μm), 2 oz (70 μm)
Espessura dielétrica	5 milímetros (0,127 mm), 10 milímetros (0,254 mm)
Tamanho do PCB:	≤ 400 mm X 500 mm
Máscara de solda:	Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície:	Ouro de imersão, HASL, prata de imersão, estanho de imersão, ENEPIG, OSP, cobre nu, ouro puro, etc.

Benefícios:
- Melhor desempenho na sua categoria para perda de inserção
- Minimizar a variação da constante dielétrica no PCB acabado
- Permite a tendência para vias de menor diâmetro

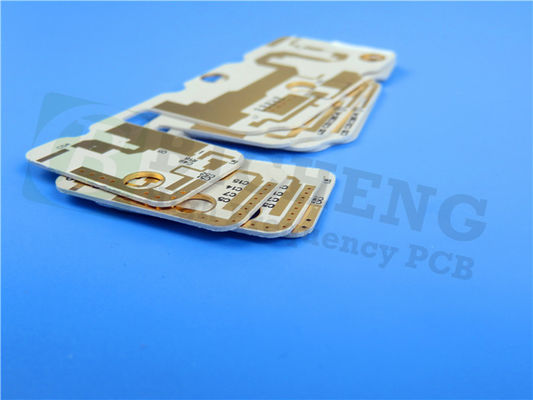

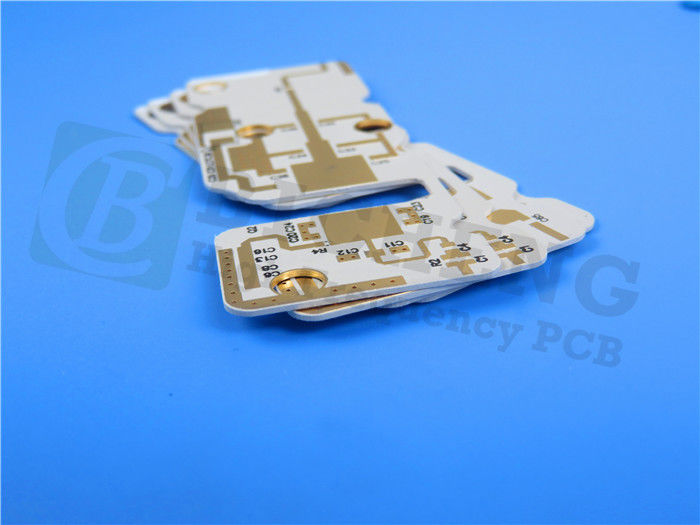

Este PCB rígido de 2 camadas possui um núcleo Rogers RO3003G2 de 0,127 mm (5 mil) com camadas de cobre de 35 μm. Ele mede 41,71 mm x 64 mm com uma espessura final de 0,2 mm.O PCB tem uma traça/espaço mínimo de 4/5 mils, um tamanho mínimo de orifício de 0,3 mm e um acabamento de superfície em ouro de imersão.

Aplicações:

Ele atende aos padrões de qualidade IPC-Classe-2, o RO3003G2 PCB é adequado para uma variedade de aplicações ADAS, incluindo controle de cruzeiro adaptativo, aviso de colisão para a frente, assistência ao freio ativo,Auxílio de mudança de faixa, piloto de engarrafamento, piloto de estacionamento e detecção de ponto morto.

RO3003G2 PCB 5mil Circuitos de ouro de imersão de 2 camadas 0
