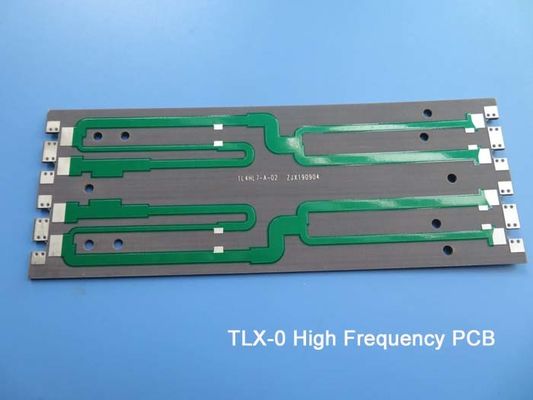

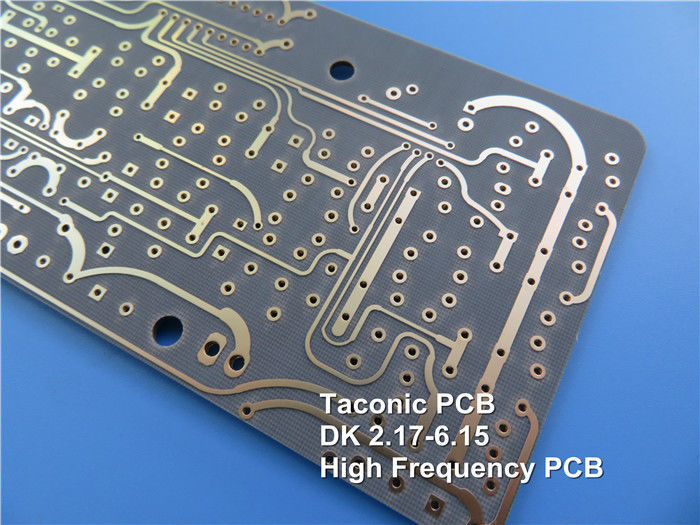

TLX-0 Rf PCB Board 5mil 1OZ Imersão de Ouro

Introdução
O TLX-0 é uma placa de circuito impresso de alto desempenho fabricada com material composto de fibra de vidro PTFE.Os laminados da série TLX oferecem excelente fiabilidade e versatilidade para uma ampla gama de aplicações de RF e microondasCom uma constante dielétrica de 2,45 ± 0,04 e um baixo fator de dissipação, o TLX-0 é uma escolha ideal para projetos de microondas de baixa contagem de camadas.

Características
Constante dielétrica (Dk): 2,45 ± 0,04 a 10 GHz
Fator de dissipação (Df): 0,0021 a 10 GHz
Baixa absorção de umidade: 0,02%
Coeficiente de expansão térmica (CTE):
Eixo X: 21 ppm/°C
Eixo Y: 23 ppm/°C
Eixo Z: 215 ppm/°C
Resistência à descascagem: 12 lbs/in

Benefícios
Excelente desempenho PIM (< -160 dBc)
Propriedades mecânicas e térmicas robustas
Constante dielétrica baixa e estável
Estabilidade dimensional
Baixa absorção de umidade
Tolerância limitada a Dk
Factor de dissipação baixo
Classificação de inflamabilidade UL 94 V0
Adequado para projetos de microondas com baixo número de camadas

Aplicações
O PCB TLX-0 é adequado para uma variedade de aplicações de RF e microondas, incluindo:

Outros aparelhos de som
Antenas e componentes passivos
Sistemas de radar e comunicações móveis
Equipamento de ensaio de microondas
Dispositivos de transmissão de microondas e componentes de RF

Especificações de PCB

Material: TLX-0 PTFE fibra de vidro composta
Camada de empilhamento: rígido de 2 camadas
Espessura de cobre: 1 oz (35 μm) em ambas as camadas
Dimensões da placa: 26,64 mm x 64,97 mm ± 0,15 mm
Traço/Espaço mínimo: 5/5 milis
Tamanho mínimo do buraco: 0,3 mm
Espessura do quadro acabado: 0,2 mm
Espessura de revestimento: 20 μm
Revestimento de superfície: ouro de imersão

Este PCB é fabricado de acordo com os padrões de qualidade IPC-Classe-2 e está disponível em todo o mundo.
