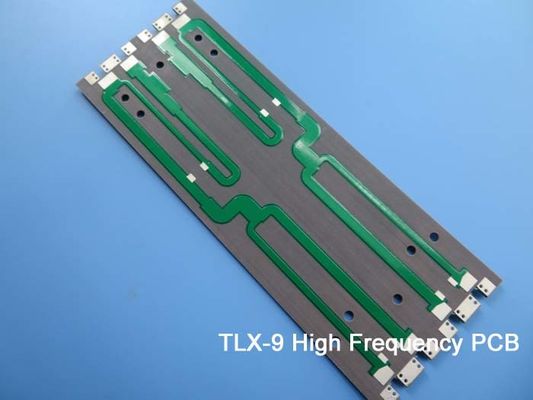

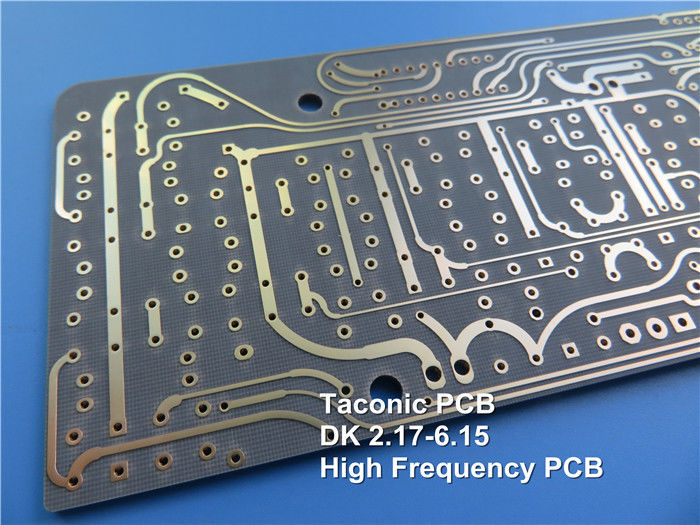

10mil TLX-9 PCB Placas de circuito duplo 1OZ

O TLX-9 é uma placa de circuito impresso (PCB) de alto desempenho composta de um material laminado de vidro tecido/PTFE especializado.Esta construção composta fornece excelentes propriedades elétricas e mecânicas que tornam o TLX-9 adequado para aplicações RF e microondas exigentes.

Principais especificações:

Constante dielétrica (Dk) de 2,5 ± 0,04 a 10 GHz
Fator de dissipação (Df) de 0,0019 a 10 GHz
Absorção de humidade inferior a 0,02%
Voltagem de ruptura dielétrica superior a 60 kV
Resistividade do volume de 10^7 MΩ-cm e resistividade da superfície de 10^7 MΩ
Resistência de arco superior a 180 segundos
Resistência flexural superior a 23 000 lbs/in longitudinalmente e 19 000 lbs/in transversalmente
Resistência à casca de 12 lbs / polegada linear para 1 oz de cobre
Conductividade térmica de 0,19 W/m/K
CTE de 9-12 ppm/°C no plano X-Y e de 130-145 ppm/°C no eixo Z

O empilhamento de PCB consiste num núcleo TLX-9 de 0,254 mm (10 mil) com camadas de cobre de 35 μm (1 oz) em ambos os lados.Tamanho mínimo do buraco de 0.3 mm e uma espessura final de 0,3 mm. Antes da expedição é efectuado um ensaio eléctrico a 100%.

As aplicações típicas do PCB TLX-9 incluem:

Amplificadores de baixo ruído (LNA), blocos de baixo ruído (LNB) e conversores de baixo ruído (LNC)
Serviços de comunicações pessoais (PCS) e antenas de rede de comunicações pessoais (PCN)
Outros aparelhos de som
Componentes passivos

Com suas excepcionais propriedades elétricas e mecânicas, o TLX-9 é uma escolha ideal para projetos RF e microondas desafiadores que exigem alto desempenho e confiabilidade.
