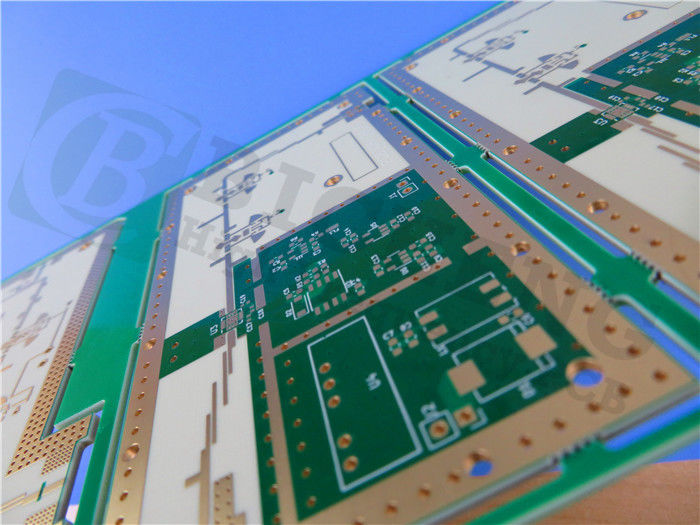

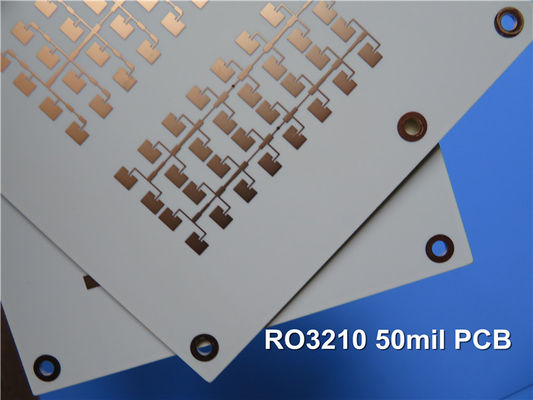

O Rogers RO3210 High Frequency PCB é projetado para um desempenho elétrico superior e estabilidade mecânica, tornando-se a solução ideal para aplicações complexas e de alta frequência.Utilização de laminados cerâmicos reforçados com fibra de vidro tecida, este PCB combina os benefícios da rigidez e da suavidade da superfície, garantindo a fiabilidade em ambientes exigentes.
Características fundamentais
Constante dielétrica (Dk): 10,2 ± 0.5
Fator de dissipação: 0,0027 a 10 GHz
Coeficiente de expansão térmica: correspondente ao cobre (x: 13 ppm/°C, y: 13 ppm/°C, z: 34 ppm/°C)
Temperatura de decomposição (Td): 500 °C (TGA)
Conductividade térmica: 0,81 W/mk
Classificação de inflamabilidade: V0 de acordo com a norma UL 94
Benefícios
Rigididade aumentada: o reforço de vidro tecido facilita o manuseio e a montagem.
Desempenho uniforme: fornece propriedades elétricas e mecânicas consistentes em projetos complexos.
Baixa expansão no plano: o coeficiente de expansão correspondente garante a compatibilidade com placas epoxi multicamadas e conjuntos confiáveis montados na superfície.
Excelente estabilidade dimensional: garante altos rendimentos de produção e minimiza defeitos.
Suavidade da superfície: permite tolerâncias de gravação de linhas mais finas para desenhos complexos.
| |
| Imóveis |
RO3210 |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
10.2±0.5 |
Z |
|
10 GHz 23°C |
IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada |
| Constante dielétrica,εDesenho |
10.8 |
Z |
|
8 GHz a 40 GHz |
Método de comprimento de fase diferencial |
| Fator de dissipação,tanδ |
0.0027 |
Z |
|
10 GHz 23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
- 459 |
Z |
ppm/°C |
10 GHz 0°Caté 100°C |
IPC-TM-650 2.5.5.5 |
| Estabilidade dimensional |
0.8 |
X, Y |
mm/m |
COND A |
ASTM D257 |
| Resistividade de volume |
103 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistividade de superfície |
103 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Módulo de tração |
579
517 |
MD
CMD |
KPSI |
23°C |
ASTM D 638 |
| Absorção de água |
- Não.0.1 |
- |
% |
D24/23 |
IPC-TM-650 2.6.2.1 |
| Calor específico |
0.79 |
|
j/g/k |
|
Calculado |
| Conductividade térmica |
0.81 |
|
W/M/K |
80°C |
ASTM C518 |
Coeficiente de expansão térmica
(-55 a 288°C) |
13
34
|
X, Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C |
TGA |
ASTM D3850 |
| Densidade |
3 |
|
gm/cm3 |
|
|
| Força da casca de cobre |
11 |
|
Plínio |
1 oz, EDC após flutuação de solda |
IPC-TM 2.4.8 |
| Inflamabilidade |
V-0 |
|
|
|
UL 94 |
| Processo sem chumbo compatível |
- Sim, sim. |
|
|
|
|

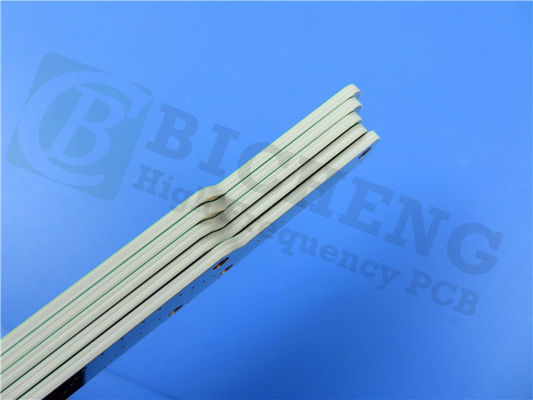

Este PCB possui um empilhamento rígido de 2 camadas, com uma espessura de camada de cobre de 35 μm em ambos os lados e um núcleo Rogers RO3210 de 0,762 mm (30 mil).de espessura de 0.8 mm. O traço e o espaço mínimos são definidos em 5/5 mils, com um tamanho mínimo de orifício de 0,3 mm. O peso de cobre acabado é de 1 oz (1,4 mils) nas camadas externas e a espessura do revestimento é de 20 μm.Este PCB é acabado com prata de imersão, proporcionando uma excelente soldabilidade.
A ilustração deste PCB é fornecida no formato Gerber RS-274-X, garantindo a compatibilidade com os padrões da indústria.Cada PCB adere aos padrões de qualidade IPC-Classe-2 e é submetido a 100% de testes elétricos antes da remessa, garantindo a fiabilidade e a performance.
Aplicações
O PCB Rogers RO3210 é versátil e adequado para uma ampla gama de aplicações, incluindo:
Sistemas de prevenção de colisões automóveis
Antenas de satélite de posicionamento global
Sistemas de telecomunicações sem fios
Antenas de microstrip
Satélites de transmissão directa
Links de dados em sistemas de cabo
Leitores de medidores remotos
Retrovisores de potência
LMDS e banda larga sem fios
Infraestrutura da estação base
