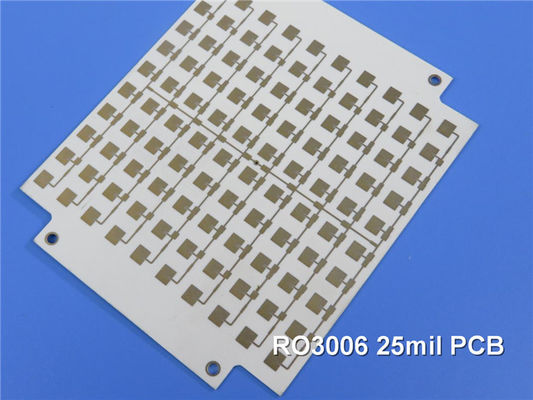

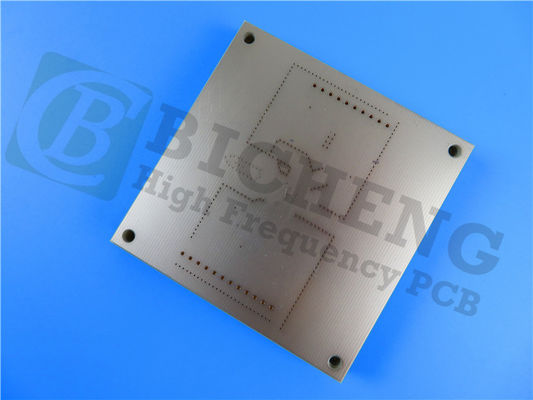

Rogers RO3006 PCB 25mmil 2 camadas de imersão placas de circuito de ouro
Apresento o nosso PCB Rogers RO3006 de alto desempenho, concebido com materiais compósitos PTFE cerâmicos avançados que garantem excepcional estabilidade elétrica e mecânica.Com propriedades dielétricas consistentes, este PCB é projetado para se destacar em aplicações exigentes em várias indústrias.
Características fundamentais
- Material: Rogers RO3006 compósitos PTFE cerâmicos
- Constante dielétrica: 6,15 ± 0,15 a 10 GHz, 23°C
- Fator de dissipação: 0,002 a 10 GHz, 23°C
- Propriedades térmicas: Td > 500°C, condutividade térmica de 0,79 W/mK
- Absorção de humidade: 0,02%
- Coeficiente de expansão térmica: eixos X/Y: 17 ppm/°C, eixo Z: 24 ppm/°C (-55 a 288 °C)
| Imóveis |
RO3006 |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
6.15±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada |
| Constante dielétrica,εDesenho |
6.5 |
Z |
|
8 GHz a 40 GHz |
Método de comprimento de fase diferencial |
| Fator de dissipação,tanδ |
0.002 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
- 262 |
Z |
ppm/°C |
10 GHz -50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Estabilidade dimensional |
0.27
0.15 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Resistividade de volume |
105 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistividade de superfície |
105 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Módulo de tração |
1498
1293 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Absorção de umidade |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Calor específico |
0.86 |
|
j/g/k |
|
Calculado |
| Conductividade térmica |
0.79 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coeficiente de expansão térmica
(-55 a 288°C) |
17
17
24 |
X
Y
Z |
ppm/°C |
23°C/50% HRC |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Densidade |
2.6 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Força da casca de cobre |
7.1 |
|
- Não. |
1 oz, EDC após flutuação de solda |
IPC-TM 2.4.8 |
| Inflamabilidade |
V-0 |
|
|
|
UL 94 |
| Processo sem chumbo compatível |
- Sim, sim. |
|
|
|
|
Benefícios
- Propriedades mecânicas uniformes: Ideal para os projetos de placas de várias camadas, especialmente onde é necessária uma gama de constantes dielétricas.
- Baixo coeficiente de expansão no plano: corresponde à expansão do cobre, garantindo montagens de superfície confiáveis, tornando-o perfeito para aplicações sensíveis à temperatura.
- Fabricação de custo-benefício: o nosso processo de fabricação em volume permite um preço económico do laminado sem comprometer a qualidade.

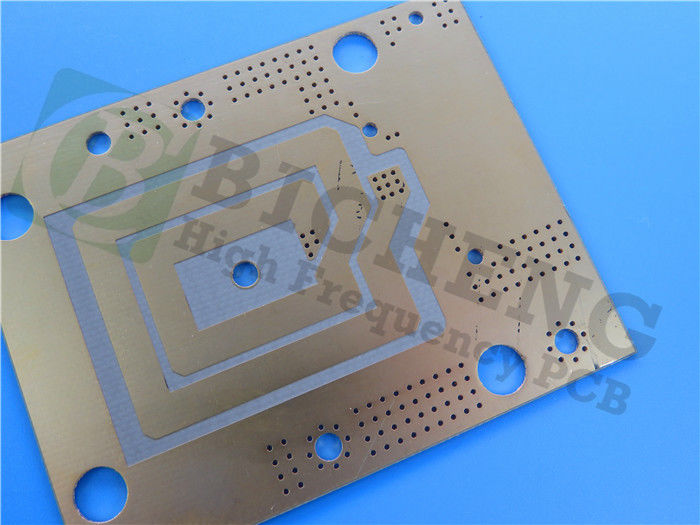

Especificações de PCB
- Construção:
- Camada de cobre 1: 35 μm
- Rogers RO3006 Substrato: 25 mil (0,635 mm)
- Camada de cobre 2: 35 μm
O Rogers RO3006 PCB mede 51,31 mm x 111,92 mm e consiste em duas peças, tornando-o versátil para várias aplicações. As especificações de fabrico incluem uma traça/espaço mínima de 5/4 mils e um tamanho mínimo de buraco de 0,4 mm. A espessura do painel acabado é de 0,76 mm, com um peso de cobre acabado de 1 oz (1.4 ml) nas camadas exterioresA espessura do revestimento é de 20 μm e o acabamento da superfície é de ouro de imersão para maior durabilidade.
A máscara de soldadura superior é verde, melhorando a visibilidade dos vestígios.Cada PCB é submetido a 100% de ensaios elétricos antes da expedição..
| Material de PCB: |
PTFE compostos cerâmicos |
| Designação |
RO3006 |
| Constante dielétrica: |
6.15 |
| Fator de dissipação |
0.002 10 GHz |
| Número de camadas: |
PCB de duas faces, PCB multicamadas, PCB híbrido |
| Peso de cobre: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| De espessura de laminado: |
5mil ((0,127mm), 10mil ((0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil (1,524mm) |
| Tamanho do PCB: |
≤ 400 mm X 500 mm |
| Máscara de solda: |
Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: |
cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, etc. |
Arte e Padrões
- Arte fornecida: Gerber RS-274-X
- Padrão aceito: IPC-Classe-2
- Disponibilidade: em todo o mundo
Aplicações típicas
O nosso PCB Rogers RO3006 é ideal para:
- Aplicações de radar automotivo
- Antenas de satélite de posicionamento global
- Sistemas de telecomunicações celulares (amplificadores de potência e antenas)
- Antenas para comunicações sem fios
- Satélites de radiodifusão directa
- Links de dados em sistemas de cabo
- Leitores de medidores remotos
- Backplanes de potência
Aumente os seus projetos com a fiabilidade e o desempenho do Rogers RO3006 PCB® projetado para a excelência em aplicações exigentes.
