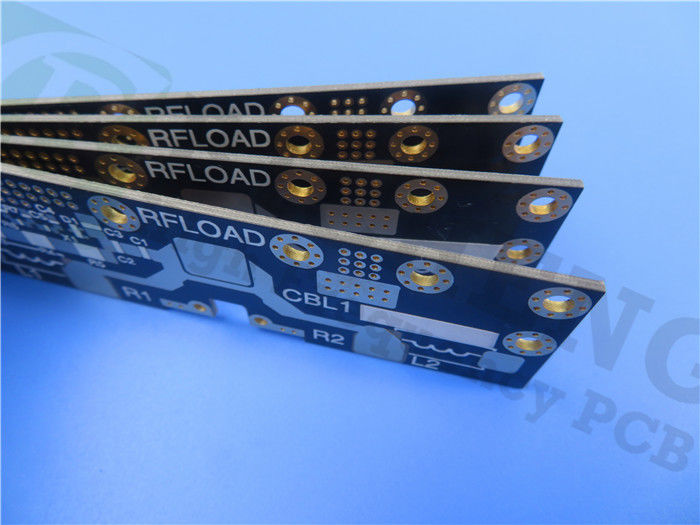

Temos o prazer de apresentar o nosso PCB recém-vendido utilizando o material RT/duroide 5880, especificamente concebido para aplicações de alta frequência e banda larga.Os laminados Rogers RT/duroid 5880 são compósitos de PTFE reforçados com microfibras de vidroAs microfibras orientadas aleatoriamente ajudam a manter a uniformidade na constante dielétrica,tornando este material ideal para ambientes de RF exigentes.
Características fundamentais
- Constante dielétrica: 2,2 com uma tolerância de ±0,02 a 10 GHz/23°C
- Fator de dissipação: 0,0009 a 10 GHz
- Coeficiente de temperatura da constante dielétrica (TCDk): -125 ppm/°C
- Absorção de humidade: baixa, 0,02%
- CTE (Coeficiente de Expansão Térmica):
- Eixo X: 31 ppm/°C
- Eixo Y: 48 ppm/°C
- Eixo Z: 237 ppm/°C
- Propriedades isotrópicas: garante um desempenho consistente em todas as direcções
Benefícios
- Propriedades elétricas uniformes: mantém um desempenho consistente numa ampla gama de frequências.
- Maquinabilidade: fácil de cortar, moldar e mecanizar para atender às necessidades específicas do projeto.
- Resistência química: Resiste aos solventes e reagentes comumente utilizados nos processos de gravação e revestimento.
- Resistência à humidade: adequado para ambientes de elevada humidade, garantindo a fiabilidade.
- Material estabelecido: uma escolha bem reconhecida para aplicações de alta frequência.
- Baixa perda elétrica: proporciona as características de perda mais baixas entre os materiais PTFE reforçados.
| NT1duroide NT1duroide |
| Imóveis |
NT1duroide |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
2.20
2.20±0.02 de espécime. |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Constante dielétrica,εDesenho |
2.2 |
Z |
N/A |
8 GHz a 40 GHz |
Método de comprimento de fase diferencial |
| Fator de dissipação,tanδ |
0.0004
0.0009 |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Coeficiente térmico de ε |
- 125 |
Z |
ppm/°C |
- 50°Caté 150°C |
IPC-TM-650 2.5.5.5 |
| Resistividade de volume |
2 x 107 |
Z |
Mohm cm |
C/96/35/90 |
ASTM D 257 |
| Resistividade de superfície |
3 x 107 |
Z |
- O quê? |
C/96/35/90 |
ASTM D 257 |
| Calor específico |
0.96.23) |
N/A |
j/g/k
(cal/g/c) |
N/A |
Calculado |
| Módulo de tração |
Teste aos 23°C |
Teste a 100°C |
N/A |
MPa ((kpsi) |
A |
ASTM D 638 |
| 1070 ((156) |
450 ((65) |
X |
| 860(125) |
380 ((55) |
Y |
| Estresse extremo |
29(4.2) |
20(2.9) |
X |
| 27 (três).9) |
18(2.6) |
Y |
| Estiramento Final |
6 |
7.2 |
X |
% |
| 4.9 |
5.8 |
Y |
| Modulo de compressão |
710(103) |
500(73) |
X |
MPa ((kpsi) |
A |
ASTM D 695 |
| 710(103) |
500(73) |
Y |
| 940(136) |
670(97) |
Z |
| Estresse extremo |
27(3.9) |
22(3.2) |
X |
| 29 ((5.3) |
21(3.1) |
Y |
| 52(7.5) |
43(6.3) |
Z |
| Estiramento Final |
8.5 |
8.4 |
X |
% |
| 7.7 |
7.8 |
Y |
| 12.5 |
17.6 |
Z |
| Absorção de umidade |
0.02 |
N/A |
% |
0.62 " (~ 1.6 mm) D48/50 |
ASTM D 570 |
| Conductividade térmica |
0.2 |
Z |
W/m/k |
80°C |
ASTM C 518 |
| Coeficiente de expansão térmica |
31
48
237 |
X
Y
Z |
ppm/°C |
0 a 100°C |
IPC-TM-650 2.4.41 |
| Td |
500 |
N/A |
°CTGA |
N/A |
ASTM D 3850 |
| Densidade |
2.2 |
N/A |
gm/cm3 |
N/A |
ASTM D 792 |
| Peel de cobre |
31.2 ((5.5) |
N/A |
Pl ((N/mm) |
1 oz ((35 mm) de folha EDC
após flutuação de solda |
IPC-TM-650 2.4.8 |
| Inflamabilidade |
V-0 |
N/A |
N/A |
N/A |
UL 94 |
| Processo sem chumbo compatível |
- Sim, sim. |
N/A |
N/A |
N/A |
N/A |

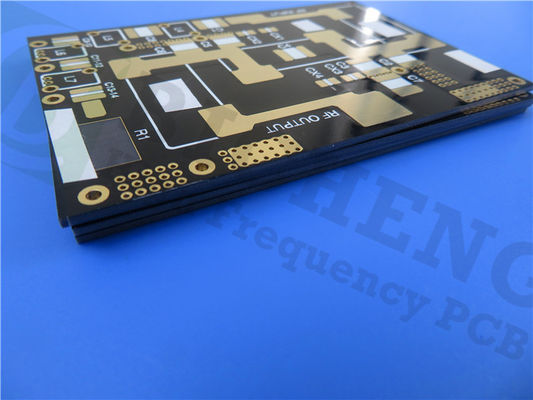

Empilhamento de PCB
- Camada de cobre 1: 35 μm
- RT/duroide 5880 Núcleo: 0,254 mm (10 mil)
- Camada de cobre 2: 35 μm
- RO4450F Prepreg Bondply: 0,101 mm (4 mil)
- RT/duroide 5880 Núcleo: 0,787 mm (31 mil)
- Camada de cobre 3: 35 μm
Detalhes da construção
As dimensões do PCB são de 274,32 mm x 179,65 mm (± 0,15 mm) com uma espessura final de 1,2 mm. Ele suporta um traço/espaço mínimo de 5/5 mils e um tamanho mínimo de buraco de 0,4 mm.O peso do cobre acabado é de 1 oz (1.4 mils) para as camadas interna e externa, com uma espessura de revestimento de 20 μm. O acabamento da superfície é de estanho de imersão, sem serigrafia ou máscaras de solda aplicadas em ambos os lados.Cada placa é submetida a 100% de testes elétricos antes do envio para garantir a qualidade.
Conformidade e disponibilidade
O RT/duroide 5880 PCB foi concebido para atender aos mais rigorosos padrões da indústria, apresentando obras de arte no formato Gerber RS-274-X.garantir a fiabilidade e o desempenho em várias aplicaçõesEste produto está disponível para distribuição mundial, tornando-o acessível a clientes de todo o mundo.
Aplicações típicas
- Antenas de banda larga de transporte aéreo comercial
- Circuitos de microstrip e de stripline
- Aplicações de ondas milimétricas
- Sistemas de radar.
- Sistemas de orientação
- Antenas de rádio digitais ponto a ponto
Utilize as propriedades excepcionais do PCB RT/duroide 5880 para melhorar o desempenho e a fiabilidade nas suas aplicações de alta frequência, garantindo uma operação confiável em ambientes desafiadores.
