Detalhes do produto:
Condições de Pagamento e Envio:
|
| Materiais: | TP300 | Número de camadas: | 2-layer |
|---|---|---|---|
| Tamanho do PCB: | 53.2 mm x 66,56 mm = 2 Tipos = 2PCS, +/- 0,15 mm | Espessura do PCB: | 0.5 mm |
| Peso de cobre: | 1 oz (1,4 ml) camadas exteriores | Revestimento de superfície: | prata de imersão |
O PCB TP300 é uma placa de circuito impresso avançada fabricada a partir do material termoplástico TP exclusivo, projetada especificamente para aplicações de alta frequência.A camada dielétrica dos laminados TP é constituída por cerâmica e resina de óxido de polifenileno (PPO)Esta estrutura inovadora permite um ajustamento preciso da constante dieléctrica,tornando o TP300 adequado para uma ampla gama de requisitos de circuito.
Introdução da TP Wangling
O material TP é um termoplástico característico de alta frequência utilizado na indústria.que elimina a necessidade de reforço de fibra de vidroA constante dielétrica pode ser ajustada com precisão ajustando a relação entre cerâmica e resina PPO.Este processo de produção especializado resulta num desempenho dielétrico excepcional e numa fiabilidade excepcionalNeste contexto, "TP" refere-se ao material de superfície lisa sem revestimento de cobre, enquanto "TP-1" indica a versão com revestimento de cobre num dos lados,e "TP-2" designa o material com revestimento de cobre em ambos os lados.
Características fundamentais
Uma das características definidoras do TP300 é sua constante dielétrica ajustável, que pode ser selecionada dentro de uma faixa de 3 a 25.0, 4.4, 6.0, e 9.6A perda dielétrica é baixa, com variações mínimas de até 10 GHz, garantindo um funcionamento fiável em aplicações de alta frequência.O TP300 pode suportar temperaturas de funcionamento de longo prazo que variam de -100°C a +150°CNo entanto, deve-se ter cuidado para não ultrapassar os 180°C, uma vez que isto pode conduzir a deformações e degradação do desempenho.
| Parâmetro técnico do produto | Modelos de produtos e folha de dados | |||||||||||||||
| Características do produto | Condições de ensaio | Unidade | TP TP-1 TP-2 | |||||||||||||
| Constante dielétrica | Quando a constante dielétrica for ≤ 11, a condição de ensaio é de 10 GHz. Quando a constante dielétrica for > 11, a condição de ensaio é de 5 GHz. |
/ | 3.0±0.06 | 4.4±0.09 | 6.0±0.12 | |||||||||||
| 6.15±0.12 | 9.2±0.18 | 90,6 ± 0.19 | ||||||||||||||
| 10.2±0.2 | 11.0±0.022 | 16.0±0.4 | ||||||||||||||
| 20.0±0.8 | 22.0±0.88 | 25.0±1.0 | ||||||||||||||
| A constante dielétrica pode ser personalizada na faixa de 3,0 a 25. | ||||||||||||||||
| Tolerância constante dielétrica | Constante dielétrica 3,0110 | / | ± 2% | |||||||||||||
| Constante dielétrica 11,1 ̇ 16.0 | / | ± 2,5% | ||||||||||||||
| Constante dielétrica 16,1 ̇ 25.0 | / | ± 4% | ||||||||||||||
| Tangente de perdas | Tangente de Perda 3,0 ̊9.5 | 10 GHz | / | 0.0010 | ||||||||||||
| Tangente de Perda 9,6110 | 10 GHz | / | 0.0012 | |||||||||||||
| Tangente de Perda 11,1 ¢ 16.0 | 5 GHz | / | 0.0015 | |||||||||||||
| Tangente de Perda 16.1 ¢ 25.0 | 5 GHz | / | 0.0020 ¢ 0.0025 | |||||||||||||
| Coeficiente de temperatura constante dielétrica | Constante dielétrica 3,0 ̊9.5 | -55 oC a 150 oC | PPM/°C | - 50 | ||||||||||||
| Constante dielétrica 9,6 ‰ 16.0 | -55 oC a 150 oC | PPM/°C | - 40 | |||||||||||||
| Constante dielétrica 16,1 ̇ 25.0 | -55 oC a 150 oC | PPM/°C | - 55 | |||||||||||||
| Resistência ao descascamento | 1 OZ Estado normal | N/mm | > 06 | |||||||||||||
| 1 oz após ensaio de umidade AC | N/mm | > 04 | ||||||||||||||
| Resistividade de volume | Estado normal a 500 V | MΩ.cm | > 1 × 109 | |||||||||||||
| Resistividade de superfície | Estado normal a 500 V | MΩ | > 1×107 | |||||||||||||
| Coeficiente de expansão térmica (XY Z) |
Constante dielétrica 3,00 ̊4.40 | -55 oC a 150 oC | PPM/°C | 60,60,70 | ||||||||||||
| Constante dielétrica 4,60 ̊6.15 | -55 oC a 150 oC | PPM/°C | 50,50,60 | |||||||||||||
| Constante dielétrica 6,16 ‰ 11.0 | -55 oC a 150 oC | PPM/°C | 40,40,55 | |||||||||||||
| Constante dielétrica 11,1 ̇ 16.0 | -55 oC a 150 oC | PPM/°C | 40,40,50 | |||||||||||||
| Constante dielétrica 16,1 ̇ 25.0 | -55 oC a 150 oC | PPM/°C | 35,35,40 | |||||||||||||
| Absorção de água | 20 ± 2 °C, 24 horas | % | ≤ 0.01 | |||||||||||||
| Temperatura de funcionamento a longo prazo | Câmara de baixa e alta temperatura | °C | -100°C a 150°C | |||||||||||||
| Composição do material | Polifenilenoóxido, cerâmica, emparelhado com folha de cobre ED. | |||||||||||||||
| Os dados de densidade e condutividade térmica para materiais com diferentes constantes dielétricas são os seguintes: | ||||||||||||||||
| Características do produto | Unidade | Constante dielétrica | ||||||||||||||
| 3.0 | 4.4 | 6.0 | 6.15 | 9.6 | 10.2 | 11.0 | 16.0 | 20.0 | 22.0 | 25.0 | ||||||
| Densidade | g/cm3 | 1.69 | 1.89 | 2.1 | 2.12 | 2.26 | 2.33 | 2.40 | 2.76 | 2.73 | 2.77 | 2.94 | ||||
| Conductividade térmica | W/(M.K) | 0.40 | 0.44 | 0.55 | 0.55 | 0.65 | 0.67 | 0.70 | 0.80 | 0.85 | 0.90 | 1.0 | ||||
| Material de PCB: | Polifenilenoóxido, cerâmica | ||
| Designação (série TP) | Designação | DK | DF |
| TP300 | 3.0±0.06 | 0.0010 | |
| TP440 | 4.4±0.09 | 0.0010 | |
| TP600 | 6.0±0.12 | 0.0010 | |
| TP615 | 6.15±0.12 | 0.0010 | |
| TP920 | 9.2±0.18 | 0.0010 | |
| TP960 | 90,6 ± 0.2 | 0.0011 | |
| TP1020 | 10.2±0.2 | 0.0011 | |
| TP1100 | 11.0±0.22 | 0.0011 | |
| TP1600 | 16.0±0.32 | 0.0015 | |
| TP2000 | 20.0±0.4 | 0.0020 | |
| TP2200 | 22.0±0.44 | 0.0022 | |
| TP2500 | 25.0±0.5 | 0.0025 | |
| Número de camadas: | PCB de lado único e de lado duplo | ||
| Peso de cobre: | 1 oz (35 μm), 2 oz (70 μm) | ||
| Espessura dielétrica (espessura dielétrica ou espessura global) | 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 7.0mm, 8.0mm, 10.0mm, 12.0mm | ||
| Tamanho do PCB: | ≤ 150 mm x 220 mm | ||
| Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. | ||
| Revestimento da superfície: | cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, ENEPIG, etc. | ||

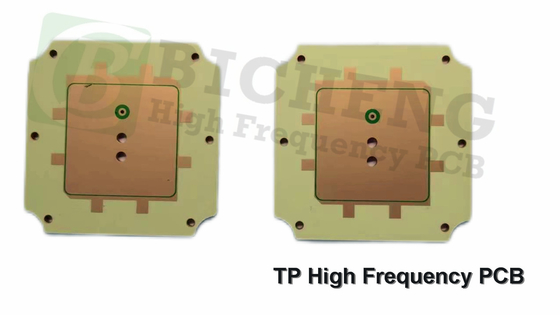

Este PCB possui uma estrutura rígida de duas camadas, com um núcleo TP300 de 0,5 mm com camadas de cobre de 35 μm de cada lado.com uma espessura final de 0.6 mm. Suporta especificações mínimas de traços e espaço de 4/7 milímetros e acomoda um tamanho mínimo de orifício de 0,25 mm. O acabamento da superfície é prata de imersão,Melhorar a soldebilidade e o desempenho global.
As ilustrações são fornecidas no formato Gerber RS-274-X, e o PCB adere aos padrões de qualidade IPC-Classe-2.
Aplicações típicas
As aplicações ideais para o PCB TP300 incluem:
- Antenas GPS.
- Sistemas de mísseis
- Fusíveis.
- Antenas miniaturizadas
Com as suas características avançadas e alta fiabilidade, o PCB TP300 é uma escolha excepcional para projetos eletrónicos de alta frequência modernos.
