Dupla camada AD255C Antenna PCB 40mil com ouro de imersão

Double-Layer AD255C Antenna PCB 40mil with Immersion Gold

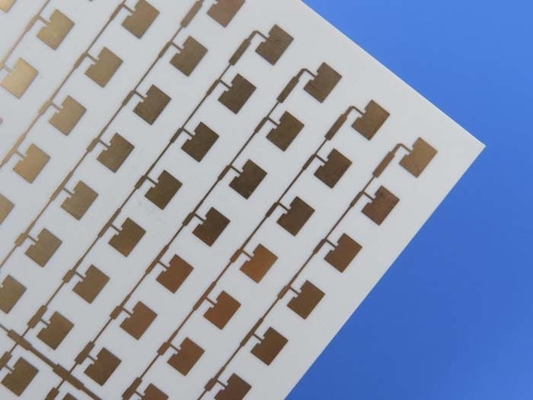

Double-Layer AD255C Antenna PCB 40mil with Immersion Gold Double-Layer AD255C Antenna PCB 40mil with Immersion Gold Double-Layer AD255C Antenna PCB 40mil with Immersion Gold

Imagem Grande :  Dupla camada AD255C Antenna PCB 40mil com ouro de imersão

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: USD9.99-99.99/PCS
Detalhes da embalagem: Sacos de vácuo+Cartões
Tempo de entrega: 8-9 dias úteis
Termos de pagamento: T/T
Habilidade da fonte: 5000 PCS por mês
Descrição de produto detalhada
Materiais: AD255C Número de camadas: 2-layer
Tamanho do PCB: 36.56mm x 89.59mm = 3 Tipos = 3 PCS, +/- 0,15mm Espessura do PCB: 1.1mm
Peso de cobre: 1 oz (1,4 ml) camadas internas/exteriores Revestimento de superfície: Ouro de imersão
Destacar:

Imersão de ouro AD255C Antenna PCB

,

PCB de antenas AD255C de dupla camada

,

40mil AD255C Antenna PCB

Introdução ao PCB AD255C
No mundo acelerado das telecomunicações, a escolha dos materiais pode melhorar ou prejudicar o desempenho dos seus dispositivos. A antena PCB AD255C está na vanguarda da inovação, ostentando laminados à base de PTFE reforçados com vidro que oferecem propriedades dielétricas excepcionais e desempenho de baixa perda. Projetado para uma variedade de aplicações de microondas e RF, o AD255C é um divisor de águas para infraestrutura celular e telemática automotiva.



Principais recursos e especificações


Baixa perda e alta eficiência
O substrato AD255C foi projetado com uma constante dielétrica de 2,55 e um fator de dissipação de apenas 0,0013 a 10 GHz. Esta combinação garante perda mínima de sinal, crucial para manter a integridade dos sinais de alta frequência. Com uma temperatura de decomposição superior a 500°C, o material resiste a condições térmicas exigentes, tornando-o confiável para uso a longo prazo.



Adaptado para desempenho
Este PCB apresenta um empilhamento rígido de 2 camadas com espessura final de 1,1 mm e pesos de cobre de 1 onça nas camadas externas. Esta construção não só aumenta a resistência mecânica, mas também garante um desempenho eléctrico robusto, garantindo que os seus dispositivos de comunicação funcionam perfeitamente.



Umidade e resistência térmica
Com uma taxa de absorção de umidade de apenas 0,03%, o PCB AD255C foi construído para resistir aos desafios ambientais, garantindo desempenho consistente em diversas condições. Além disso, as propriedades térmicas merecem destaque, apresentando coeficientes de expansão térmica (CTE) de 34 ppm/°C no eixo X e 26 ppm/°C no eixo Y, que contribuem para sua estabilidade de fase.



Propriedades Elétricas AD255C Unidades Condições de teste Método de teste
PIM (30mil/60mil) -159/-163 dBc Tons varridos refletidos de 43 dBm em 1900 MHz, S1/S1 Rogers interno 50 ohms
Constante dielétrica (processo) 2,55 - 23°C @ 50% UR 10GHz IPCTM-650 2.5.5.5
(IPCTM-650 2.5.5.3)
Constante dielétrica (projeto) 2,60 - C-24/23/50 10GHz Comprimento de fase diferencial de microfita
Fator de Dissipação (processo) 0,0013 - 23°C @ 50% UR 10GHz IPCTM-650 2.5.5.5
Coeficiente térmico da constante dielétrica -110 ppm/ºC 0°C a 100°C 10GHz IPCTM-650 2.5.5.5
Resistividade de volume 7,4 x 108 Mohm-cm C-96/35/90 - IPCTM-650 2.5.17.1
Resistividade de Superfície 3,6x107 Mohm C-96/35/90 - IPCTM-650 2.5.17.1
Resistência Elétrica (resistência dielétrica) 911 V/mil - - IPCTM-650 2.5.6.2
Quebra dielétrica >40 kV D-48/50 Direção X/Y IPCTM-650 2.5.6
Propriedades Térmicas
Temperatura de decomposição (Td) >500 °C 2 horas a 105˚C 5% de perda de peso IPCTM-650 2.3.40
Coeficiente de Expansão Térmica - x 34 ppm/˚C - -55˚C a 288˚C IPCTM-650 2.4.41
Coeficiente de Expansão Térmica - y 26 ppm/˚C - -55˚C a 288˚C IPCTM-650 2.4.41
Coeficiente de Expansão Térmica - z 196 ppm/˚C - -55˚C a 288˚C IPCTM-650 2.4.41
Condutividade Térmica 0,35 C/mK - direção z ASTM D5470
Hora de delaminação >60 minutos como recebido 288˚C IPCTM-650 2.4.24.1
Propriedades Mecânicas
Resistência à casca do cobre após estresse térmico 2.4
(13.6)
N/mm (lbs/pol.) 10s @288˚C Folha de 35 μm IPCTM-650 2.4.8
Resistência Flexural (MD/CMD) 8,8/6,4 (60,7/44,1) MPa (ksi) 25ºC ± 3ºC - ASTM D790
Resistência à tração (MD/CMD) 8,1/6,6 (55,8/45,5) MPa (ksi) 23°C/50% UR - ASTM D3039/D3039-14
Módulo Flexível (MD/CMD) 930/818 (6.412/5.640) MPa (ksi) 25ºC ± 3ºC - Método de teste IPC-TM-650 2.4.4
Estabilidade Dimensional (MD/CMD) 0,03/0,07 milésimos/polegada depois de gravar + assar - IPC-TM-650 2.4.39a
Propriedades Físicas
Inflamabilidade V-0 - - - UL-94
Absorção de umidade 0,03 % E1/105 +D48/50 - IPCTM-650 2.6.2.1
Densidade 2.28 g/cm3 C-24/23/50 - ASTM D792
Capacidade Específica de Calor 0,813 J/g°K 2 horas a 105°C - ASTM E2716



Benefícios da Antena PCB AD255C



Integridade de sinal aprimorada
O PCB AD255C foi projetado para minimizar a perda de inserção e a intermodulação passiva (PIM), cruciais para aplicações de antena. Com valores PIM chegando a -163 dBc, esta PCB garante uma comunicação clara e confiável, essencial para antenas de estação base.



Compatibilidade e Confiabilidade
Sua compatibilidade com técnicas padrão de processamento de PCB baseadas em PTFE permite fácil integração em fluxos de trabalho de fabricação existentes. Cada unidade passa por 100% de testes elétricos antes do envio, garantindo que você receba um produto que atenda aos altos padrões da indústria.



Material PCB: Compósitos à base de PTFE reforçados com vidro
Designação: AD255C
Constante dielétrica: 2,55 (10 GHz)
Fator de Dissipação 0,0013 (10GHz)
Contagem de camadas: PCB de dupla face, PCB multicamada, PCB híbrido
Peso de cobre: 0,5 onças (17 µm), 1 onça (35 µm), 2 onças (70 µm)
Espessura dielétrica: 20mil (0,508mm), 30mil (0,762mm), 40mil (1,016mm), 60mil (1,524mm), 125mil (3,175mm)
Tamanho do PCB: ≤400 mm x 500 mm
Máscara de solda: Verde, preto, azul, amarelo, vermelho etc.
Acabamento de superfície: Cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, banhado a ouro puro etc.



Dupla camada AD255C Antenna PCB 40mil com ouro de imersão 0



Aplicativos

A versatilidade do AD255C o torna adequado para uma ampla gama de aplicações, incluindo:


- Antenas de Estação Base de Infraestrutura Celular: Essenciais para manter redes robustas de comunicação móvel.


- Sistemas Telemáticos Automotivos: Fornecendo soluções de conectividade e navegação para veículos modernos.


- Antenas comerciais de rádio via satélite: Garantindo a transmissão de sinais de alta fidelidade para comunicações via satélite.



Conclusão
Quando se trata de escolher uma PCB para aplicações de microondas e RF, a PCB da antena AD255C surge como um dos principais concorrentes. Com suas especificações excepcionais, características de baixas perdas e design robusto, ele foi feito sob medida para atender às rigorosas demandas das telecomunicações modernas. Eleve seus projetos com o AD255C e experimente desempenho e confiabilidade incomparáveis.



Quer você esteja em infraestrutura celular ou comunicações via satélite, o AD255C é a solução ideal para integridade e eficiência de sinal superiores. Contate-nos hoje se você tiver alguma dúvida sobre o projeto PCB.
