A placa de circuito impresso AD1000 é uma placa de circuito impresso de última geração concebida com laminado reforçado de vidro tecido,fornecendo uma estabilidade dimensional superior e robustez mecânica em comparação com outros produtos de 10 DkO seu tamanho de painel expansivo permite um processamento multi-circuito eficiente, tornando-o uma excelente escolha para miniaturização em várias aplicações.Este substrato de alta constante dielétrica é particularmente benéfico para amplificadores de potência, filtros, acopladores e outros componentes que utilizam linhas de baixa impedância.
Características fundamentais
- Excelência dos materiais: O único vidro tecido laminado PTFE/cerâmica reforçado com uma constante dielétrica (Dk) igual ou superior a 10,2.
- Desempenho térmico: melhor condutividade térmica da sua categoria para melhor dissipação de calor.
- Design durável: Alta resistência à descascagem de cobre de > 12 lbs/in (depois de esforço térmico) e 13,6 lbs/in a temperaturas elevadas (150°C), permitindo larguras de linha gravadas mais finas.
- Integridade do sinal: menor perda de inserção disponível, garantindo uma transmissão de sinal mais clara.
- Vantagem do tamanho: os painéis de maior tamanho suportam layouts e desenhos complexos.
- Resistência à umidade: baixa absorção de umidade de apenas 0,03% para manter o desempenho em ambientes úmidos.
- Construção fiável: Os excelentes valores de CTE (8 ppm/°C, 10 ppm/°C e 20 ppm/°C nas direcções X, Y e Z) garantem a fiabilidade da fixação dos componentes e o desempenho da PTH.
| Imóveis |
Unidades |
Valor |
Método de ensaio |
| 1. Propriedades elétricas |
| Constante dielétrica (pode variar em função da espessura) |
| @ 1 MHz |
- |
|
IPC TM-650 2.5.5.3 |
| @ 10 GHz |
- |
10.2 |
IPC TM-650 2.5.5.5 |
| Fator de dissipação |
| @ 1 MHz |
- |
|
IPC TM-650 2.5.5.3 |
| @ 10 GHz |
- |
0.0023 |
IPC TM-650 2.5.5.5 |
| Coeficiente de temperatura do dielétrico |
- |
|
|
| TCεr @ 10 GHz (-40-150°C) |
ppm/°C |
-380 |
IPC TM-650 2.5.5.5 |
| Resistividade de volume |
| C96/35/90 |
MΩ-cm |
1.40x109 |
IPC TM-650 2.5.17.1 |
| E24/125 |
MΩ-cm |
5.36x107 |
IPC TM-650 2.5.17.1 |
| Resistividade de superfície |
| C96/35/90 |
MΩ |
1.80x109 |
IPC TM-650 2.5.17.1 |
| E24/125 |
MΩ |
3.16x108 |
IPC TM-650 2.5.17.1 |
| Força elétrica |
Volts/mil (kV/mm) |
622 (24,5) |
IPC TM-650 2.5.6.2 |
| Descomposição dielétrica |
kV |
> 45 |
IPC TM-650 2.5.6 |
| Resistência de arco |
sec |
> 180 |
IPC TM-650 2.5.1 |
| 2. Propriedades térmicas |
| Temperatura de decomposição (Td) |
| Início |
°C |
> 500 |
IPC TM-650 2.4.24.6 |
| 5% |
°C |
> 500 |
IPC TM-650 2.4.24.6 |
| T260 |
Min |
> 60 |
IPC TM-650 2.4.24.1 |
| T288 |
Min |
> 60 |
IPC TM-650 2.4.24.1 |
| T300 |
Min |
> 60 |
IPC TM-650 2.4.24.1 |
| Expansão térmica, CTE (x,y) 50-150oC |
ppm/°C |
8, 10 |
IPC TM-650 2.4.41 |
| Expansão térmica, CTE (z) 50-150oC |
ppm/°C |
20 |
IPC TM-650 2.4.24 |
| % de expansão do eixo z (50-260oC) |
% |
|
IPC TM-650 2.4.24 |
| 3Propriedades mecânicas |
| Resistência ao descascamento ao cobre (1 oz/35 microns) |
| Após o estresse térmico |
Lb/in (N/mm) |
>12 (2.1) |
IPC TM-650 2.4.8 |
| A temperaturas elevadas (150o) |
Lb/in (N/mm) |
13.6 (2.4) |
IPC TM-650 2.4.8.2 |
| Soluções de pós-processo |
Lb/in (N/mm) |
|
IPC TM-650 2.4.8 |
| Modulo do Jovem |
kpsi (GPa) |
200 (1.38) |
IPC TM-650 2.4.18.3 |
| Resistência flexural (máquina/cruz) |
kpsi (MPa) |
9.9/7.5 (68/52) |
IPC TM-650 2.4.4 |
| Resistência à tração (máquina/cruz) |
kpsi (MPa) |
5.1/4.3 (35/30) |
IPC TM-650 2.4.18.3 |
| Modulo de compressão |
kpsi (GPa) |
> 425 (> 2,93) |
ASTM D-3410 |
| Relação de Poisson |
- |
0.16 |
ASTM D-3039 |
| 4Propriedades físicas |
| Absorção de água |
% |
0.03 |
IPC TM-650 2.6.2.1 |
| Densidade, ambiente 23oC |
g/cm3 |
3.20 |
Método ASTM D792 A |
| Conductividade térmica |
W/mK |
0.81 |
ASTM E1461 |
| Inflamabilidade |
Classe |
Encontre o V0 |
UL-94 |
| NASA Desgaseamento, 125oC, ≤10-6 torr |
% |
|
A NASA SP-R-0022A |
| Perda de massa total |
% |
0.01 |
A NASA SP-R-0022A |
| Voláteis recolhidos |
% |
0.00 |
A NASA SP-R-0022A |
| Vapor de água recuperado |
% |
0.00 |
A NASA SP-R-0022A |
Benefícios
O PCB AD1000 oferece vantagens significativas para os seus projetos. A sua robustez mecânica garante que pode suportar tensões vibratórias, tornando-o ideal para circuitos miniaturizados.Demonstra maior estabilidade dimensional, superando outros produtos de 10 Dk em fiabilidade.
A miniaturização do circuito com o AD1000 conduz à redução do peso, um fator essencial nas aplicações aeroespaciais e de alto desempenho.garantir a longevidade e a estabilidade mesmo em condições exigentes.
Além disso, o AD1000 PCB melhora a integridade do sinal, minimizando as perdas para uma comunicação e desempenho superiores.reduzir, em última análise, os custos globais do projectoO que é importante é que mantém baixas perdas mesmo em ambientes úmidos, garantindo um elevado desempenho em várias condições.
| Material de PCB: |
Vidro tecido reforçado com PTFE/cerâmica |
| Designação |
AD1000 |
| Constante dielétrica: |
10.2 |
| Fator de dissipação |
0.0023 10GHz |
| Número de camadas: |
PCB de duas faces, PCB multicamadas, PCB híbrido |
| Peso de cobre: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Espessura do PCB: |
6mil (0.1524mm), 10.5mil (0.2667mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 59mil (1.499mm ), 125mil (3.175mm ), 127mil (3.226mm) |
| Tamanho do PCB: |
≤ 400 mm X 500 mm |
| Máscara de solda: |
Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: |
cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, etc. |
Especificações

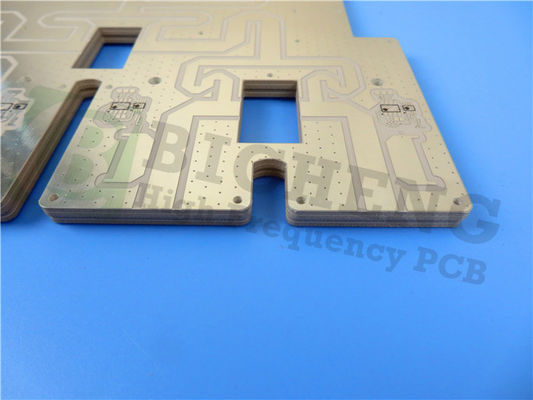

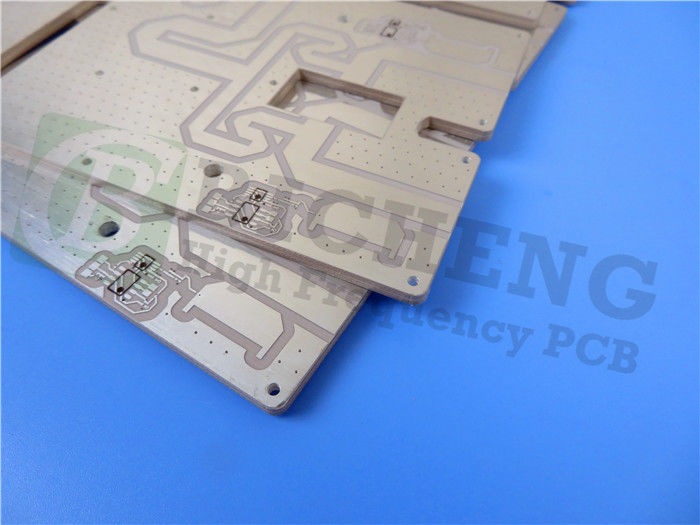

O empilhamento de PCB consiste em um projeto rígido de 2 camadas, com uma camada de cobre 1 de 35 μm, uma espessura de núcleo AD1000 de 1.499 mm (59 mil), e uma camada de cobre 2 também de 35 μm.
Em termos de dimensões do painel, o AD1000 mede 92,32 mm x 41,52 mm, disponível em 2 tipos (2 PCS), com uma tolerância de +/- 0,15 mm.enquanto o tamanho mínimo do buraco é 0.35 mm.
A espessura do painel acabado é de 1,56 mm e o peso do cobre acabado é de 1,4 mils para as camadas externas.
Para a serigrafia, o lado superior é marcado em branco, enquanto não há serigrafia no lado inferior.É realizado um ensaio elétrico a 100% para garantir a fiabilidade.
Padrões e disponibilidade
Este PCB adere a padrões de alta qualidade. O tipo de arte é Gerber RS-274-X, e ele atende ao padrão IPC-Classe-2. Este produto está disponível em todo o mundo, garantindo acessibilidade para seus projetos.
Aplicações típicas
O PCB AD1000 é ideal para uma variedade de aplicações, incluindo:
- Sistemas de banda X e abaixo
- Modulos e colectores de radar
- Sistemas de prevenção de colisões de aeronaves (TCAS)
- Sistemas terrestres de vigilância por radar
- Circuitos miniaturizados e antenas de patch
- Amplificadores de potência
- Amplificadores de baixo ruído (LNA)
Com as suas características avançadas e desempenho robusto, o AD1000 PCB é uma escolha confiável para as suas necessidades eletrónicas.
