MOQ: | 1pcs |
preço: | USD9.99-99.99/PCS |
Embalagem padrão: | Sacos de vácuo+Cartões |
Período de entrega: | 8-9 dias úteis |
Método de pagamento: | T/T |
Capacidade de abastecimento: | 5000 PCS por mês |
O PCB DiClad 880 é fabricado a partir de fibra de vidro tecida avançada da Rogers, reforçada com compósitos à base de PTFE,com um comprimento de 80 mm ou mais, mas não superior a 80 mm,Com um controlo preciso da relação fibra de vidro/PTFE, os laminados DiClad 880 não só conseguem uma constante dielétrica e um factor de dissipação mais baixos, mas também oferecem uma maior estabilidade dimensional.O reforço único de fibra de vidro tecida em DiClad 880 garante maior estabilidade em comparação com os laminados de PTFE reforçados com fibra de vidro não tecida com propriedades dielétricas semelhantes, tornando-a uma escolha ideal para aplicações de alto desempenho.
Características fundamentais
O DiClad 880 apresenta uma constante dielétrica (Dk) de 2,17 ou 2.2, com uma tolerância de +/- 0,04 em frequências de 10 GHz e 23°C, bem como em 1 MHz. O seu factor de dissipação é impressionantemente baixo, medindo 0,0009 em 10 GHz e 0,0008 em 1 MHz,contribuindo para a sua eficiência.
Além disso, o coeficiente de temperatura da constante dielétrica (TcDK) é de -160 ppm/°C, mantendo a estabilidade em uma faixa de temperatura de -10°C a 140°C. Com uma taxa de absorção de umidade de apenas 0.02%Os valores do coeficiente de expansão térmica (CTE) são de 25 ppm/°C no eixo X, 34 ppm/°C no eixo Y e 252 ppm/°C no eixo Z.Este laminado também atende às normas de inflamabilidade UL 94-V0, assegurando a segurança em várias aplicações.
Imóveis | Método de ensaio | Condição | DiClad 880 |
Constante dielétrica @ 10 GHz | IPC TM-650 2.5.5.5 | C23/50 | 2.17, 2.20 |
Constante dielétrica @ 1 MHz | IPC TM-650 2.5.5.3 | C23/50 | 2.17, 2.20 |
Fator de dissipação @ 10 GHz | IPC TM-650 2.5.5.5 | C23/50 | 0.0009 |
Factor de dissipação @ 1 MHz | IPC TM-650 2.5.5.3 | C23/50 | 0.0008 |
Coeficiente térmico de Er (ppm/°C) | IPC TM-650 2.5.5.5 Adaptado |
-10°C a +140°C | - 160 |
Resistência à descascagem (lbs. por polegada) | IPC TM-650 2.4.8 | Após o estresse térmico | 14 |
Resistividade de volume (MΩ-cm) | IPC TM-650 2.5.17.1 | C96/35/90 | 1.4 x 109 |
Resistividade de superfície (MΩ) | IPC TM-650 2.5.17.1 | C96/35/90 | 2.9 x 106 |
Resistência de arco | ASTM D-495 | D48/50 | > 180 |
Modulo de tração (kpsi) | ASTM D-638 | A, 23°C | 267, 202 |
Resistência à tração (kpsi) | ASTM D-882 | A, 23°C | 8.1, 7.5 |
Modulo de compressão (kpsi) | ASTM D-695 | A, 23°C | 237 |
Modulo flexural (kpsi) | ASTM D-790 | A, 23°C | 357 |
Desgaste dieléctrico (kV) | ASTM D-149 | D48/50 | > 45 |
Densidade (g/cm3) | Método ASTM D-792 A | A, 23°C | 2.23 |
Absorção de água (%) | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
E1/105 + D24/23 | 0.02 |
Coeficiente térmico | IPC TM-650 2.4.24 | 0°C a 100°C | |
Expansão (ppm/°C) | Mettler 3000 | ||
Eixo X | Máquinas e aparelhos de limpeza | 25 | |
Eixo Y | Analisador | 34 | |
Eixo Z | 252 | ||
Conductividade térmica (W/mK) | ASTM E-1225 | 100°C | 0.261 |
Desgaseamento | A NASA SP-R-0022A | 125°C, ≤ 10-6 torr | |
Perda de massa total (%) | Máximo de 1,00% | 0.01 | |
Volátil recolhido | Máximo 0,10% | 0.01 | |
Material condensável (%) | |||
Recuperação do vapor de água (%) | 0.01 | ||
Condensado visível (±) | Não | ||
Flammabilidade UL Ficheiro E 80166 | UL 94 Queimaduras verticais IPC TM-650 2.3.10 | C48/23/50, E24/125 | Cumprir os requisitos da UL94-V0 |
Benefícios
O PCB DiClad 880 oferece inúmeras vantagens, incluindo uma tangente de perda extremamente baixa e excelente estabilidade dimensional, que são cruciais para aplicações de alta frequência.Seu desempenho uniforme de produto em todas as frequências garante propriedades elétricas consistentes, assegurando uma operação fiável.
O material é quimicamente resistente, tem a menor absorção de umidade entre os compósitos à base de PTFE e mantém uma constante dielétrica estável em uma ampla faixa de frequências.Este baixo Dk suporta larguras de linha mais largas, o que resulta numa menor perda de inserção, tornando o DiClad 880 uma escolha excepcional para projetos eletrónicos exigentes.
Especificações

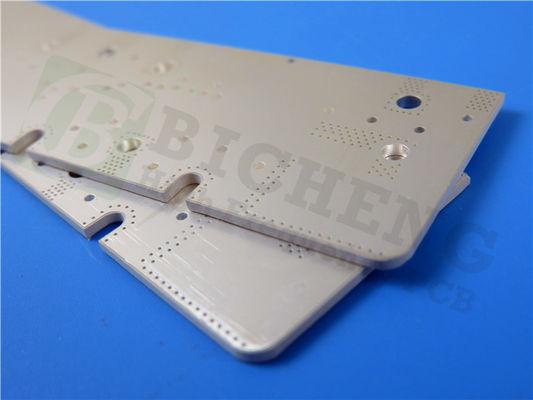

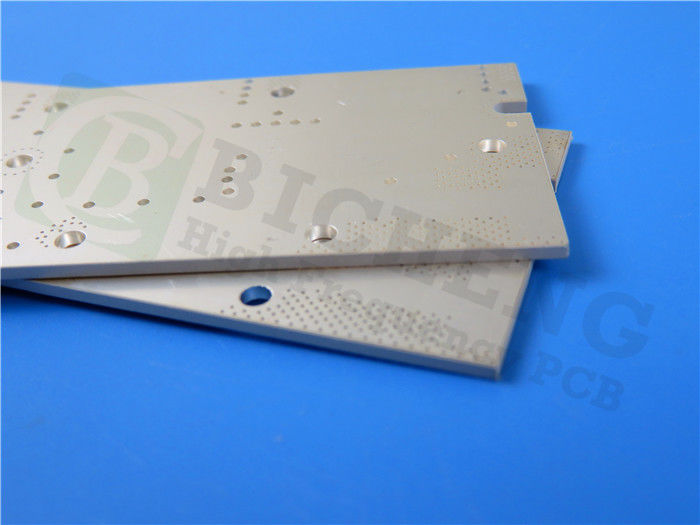

Este empilhamento de PCB apresenta um design rígido de 2 camadas, consistindo de uma camada de cobre 1 de 35 μm, um núcleo DiClad 880 medindo 1.524 mm (60 mil), e uma camada de cobre 2 também a 35 μm.
As dimensões da placa são de 70,28 mm x 139,35 mm, com uma tolerância de +/- 0,15 mm. O traço/espaço mínimo é fixado em 5/8 mils, enquanto o tamanho mínimo do orifício é de 0,25 mm.
A espessura do painel acabado é de 0,8 mm e o peso do cobre acabado é de 1 oz (1,4 mils) para as camadas externas.
Para a tela de seda, o lado superior apresenta uma impressão em branco, enquanto o lado inferior não tem nenhuma.Cada PCB é submetido a um ensaio elétrico de 100% para garantir a fiabilidade.
Material de PCB: | Fabrico a partir de fibras de vidro |
Designação | DiClad 880 |
Constante dielétrica: | 2.20 (10 GHz) |
Fator de dissipação | 0.0009 (10 GHz) |
Número de camadas: | PCB de duas faces, PCB multicamadas, PCB híbrido |
Peso de cobre: | 1 oz (35 μm), 2 oz (70 μm) |
Espessura dielétrica | 20 milímetros (0,508 mm), 30 milímetros (0,762 mm), 60 milímetros (1,524 mm) |
Tamanho do PCB: | ≤ 400 mm X 500 mm |
Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
Revestimento da superfície: | Ouro de imersão (ENIG), HASL, prata de imersão, estanho de imersão, OSP, ENEPIG, cobre desnudo, placado em ouro puro, etc. |
Padrões e disponibilidade
Este PCB é fornecido de acordo com os padrões de alta qualidade. O tipo de arte é Gerber RS-274-X, e ele adere ao padrão IPC-Classe-2. Este produto está disponível em todo o mundo,torná-lo acessível para uma variedade de projetos.
Aplicações típicas
O PCB DiClad 880 é adequado para uma série de aplicações, incluindo:
- Redes de alimentação por radar
- Redes comerciais de matriz em fase
- Antenas de estação base de baixa perda
- Sistemas de orientação
- Antenas de rádio digitais
- Filtros, acopladores e amplificadores de baixo ruído (LNA)
Com as suas características avançadas e desempenho robusto, o PCB DiClad 880 destaca-se como uma excelente escolha para aplicações eletrônicas de alta frequência e alto desempenho.
