Descrição de produto detalhada
Materiais: IsoClad 917 Número de camadas: 2-layer
Tamanho do PCB: 91.17 mm x 31,36 mm = 1 PCS, +/- 0,15 mm Espessura do PCB: 0.9 mm
Peso de cobre: 1 oz (1,4 ml) camadas exteriores Revestimento de superfície: Lata da imersão
Destacar:

PCB de duas camadas

,

PCB de estanho de imersão

,

31mil de PCB

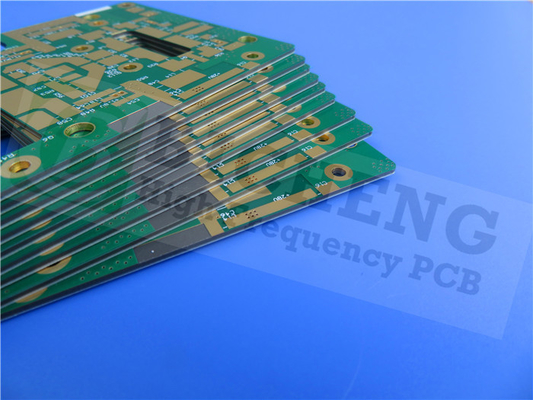

O PCB IsoClad 917 é projetado com materiais compósitos de fibra de vidro/PTFE não tecidos avançados da Rogers, proporcionando desempenho excepcional como substrato de placa de circuito impresso.Com uma constante dielétrica (Dk) de 2.17 ou 2.20, Os laminados IsoClad 917 utilizam uma baixa proporção de fibra de vidro não tecida para alcançar a menor constante dielétrica e o menor fator de dissipação disponíveis na sua classe.Esta formulação única permite flexibilidade nas aplicaçõesAs fibras aleatórias mais longas e o processo de fabrico proprietário aumentam a estabilidade dimensional e a uniformidade da constante dielétrica,que diferencia o IsoClad 917 dos seus concorrentes.



Características fundamentais

O IsoClad 917 possui especificações impressionantes, incluindo uma constante dielétrica de 2,17 ou 2,20 a 10 GHz e 23 °C, juntamente com um fator de dissipação de 0,0013 nas mesmas condições.O coeficiente de temperatura da constante dielétrica (TcDK) é -157 ppm/°C, assegurando estabilidade numa faixa de temperatura de -10°C a 140°C.



O laminado apresenta uma forte resistência à descascagem de 10 libras por polegada e uma baixa taxa de absorção de umidade de apenas 0,04%.47 ppm/°C no eixo Y, e 236 ppm/°C no eixo Z, o IsoClad 917 demonstra excelente estabilidade dimensional.



Imóveis IsoClad 917 Condição Método de ensaio
Constante dielétrica @ 10 GHz 2.17, 2.20 C23/50 IPC TM-650 2.5.5.5
Fator de dissipação @ 10 GHz 0.0013 C23/50 IPC TM-650 2.5.5.5
Coeficiente térmico de Er (ppm/°C) -157 -10°C a +140°C IPC TM-650 2.5.5.5
Adaptado
Resistência à descascagem (lbs. por polegada) 10 Após Termal IPC TM-650 2.4.8
Resistividade de volume (MΩ-cm) 1.5 x 1010 C96/35/90 IPC TM-650 2.5.17.1
Resistividade de superfície (MΩ) 1.0 x 109 C96/35/90 IPC TM-650 2.5.17.1
Resistência de arco (segundos) > 180 D48/50 ASTM D-495
Modulo de tração (kpsi) 133, 120 A, 23°C ASTM D-638
Resistência à tração (kpsi) 4.3, 3.8 A, 23°C ASTM D-882
Modulo de compressão (kpsi) 182 A, 23°C ASTM D-695
Modulo flexural (kpsi) 213 A, 23°C ASTM D-790
Desgaste dielétrico (kv) > 45 D48/50 ASTM D-149
Densidade (g/cm3) 2.23 A, 23°C Método ASTM D-792 A
Absorção de água (%) 0.04 E1/105 + D24/23 MIL-S-13949H 3.7.7
IPC TM-650 2.6.2.2
Coeficiente térmico   0°C a 100°C IPC TM-650 2.4.24
Expansão (ppm/°C)   Mettler 3000
Eixo X 46 Máquinas e aparelhos de limpeza
Eixo Y 47 Analisador
Eixo Z 236
Conductividade térmica (W/mK) 0.263 100°C ASTM E-1225
Desgaseamento   125°C, ≤ 10-6torr
Perda de massa total (%) 0.02 Máximo de 1,00%
Volátil recolhido 0.00 Máximo 0,10%
Material condensável (%)
Recuperação do vapor de água (%) 0.02
Condensado visível (±) Não
Inflamabilidade Cumprir os requisitos de
UL94-V0
C48/23/50, E24/125 UL 94 Queimaduras verticais IPC TM-650 2.3.10



Benefícios

O PCB IsoClad 917 oferece inúmeras vantagens, incluindo:



- Reforço de fibra de vidro não tecida para maior flexibilidade e desempenho.


- Baixa constante dielétrica e perdas extremamente baixas, tornando-a ideal para aplicações de alta frequência.


- Baixa absorção de umidade para maior fiabilidade.


- Menos rigidez em comparação com a fibra de vidro tecida, permitindo desenhos mais versáteis.


- Propriedades altamente isotrópicas nas direcções X, Y e Z, proporcionando um desempenho consistente.


- constante dielétrica estável numa gama de frequências, garantindo uma operação fiável.


- Melhoria da estabilidade dimensional para aplicações precisas.



Material de PCB: Fibra de vidro não tecida / PTFE compostos
Designação IsoClad 917
Constante dielétrica: 2.17 ou 2.20 (10 GHz)
Fator de dissipação 0.0013 (10 GHz)
Número de camadas: PCB de lado único, duplo, multi-camadas, PCB híbrido
Peso de cobre: 1 oz (35 μm), 2 oz (70 μm)
Espessura dielétrica 20 milímetros (0,508 mm), 31 milímetros (0,787 mm), 62 milímetros (1,575 mm)
Tamanho do PCB: ≤ 400 mm X 500 mm
Máscara de solda: Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície: ENIG (ouro de imersão), HASL, prata de imersão, estanho de imersão, ENEPIG, OSP, cobre nu, ouro puro, etc.



IsoClad 917 PCB 31mil 2 camadas Immissão de estaño circuito impresso 0



Especificações

Este empilhamento de PCB consiste em um projeto rígido de 2 camadas, com uma camada de cobre 1 de 35 μm, um núcleo IsoClad 917 medindo 0,787 mm (31 mil), e uma camada de cobre 2 também a 35 μm.



As dimensões da placa são de 91,17 mm x 31,36 mm, com uma tolerância de +/- 0,15 mm. O traço/espaço mínimo é definido em 5/5 mils e o tamanho mínimo do buraco é de 0,3 mm.



A espessura do painel acabado é de 0,9 mm, com um peso de cobre acabado de 1,4 mil para as camadas externas.



Este PCB apresenta uma tela de seda branca no lado superior, enquanto o lado inferior não tem nenhuma.Cada PCB é submetido a um teste elétrico de 100% antes da expedição para garantir a fiabilidade.



Padrões e disponibilidade

O IsoClad 917 PCB é fabricado com padrões de alta qualidade, com o tipo de arte sendo Gerber RS-274-X. Ele adere aos padrões de qualidade IPC-Classe-2, garantindo confiabilidade e desempenho.Este produto está disponível em todo o mundo, tornando-o adequado para várias aplicações.



Aplicações típicas

O PCB IsoClad 917 é ideal para uma variedade de aplicações, incluindo:



- Antenas conformes
- Circuitos de banda e micro-banda
- Sistemas de orientação
- Sistemas de radar e electrónicos
