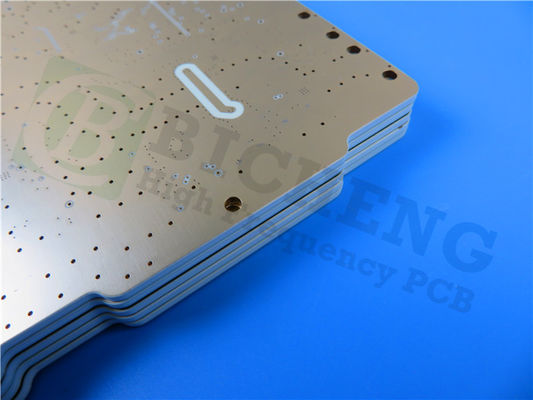

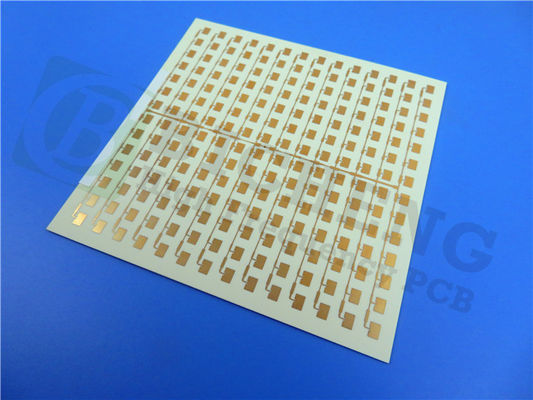

Kappa 438 PCB 40mil Circuito RF de 2 camadas com níquel sem eletricidade e ouro de imersão (ENIG)

O Kappa 438 PCB é projetado a partir do inovador sistema cerâmico de hidrocarbonetos reforçado com vidro da Rogers,fornecendo um desempenho superior de alta frequência, mantendo um processo de fabricação rentávelEste material com baixas perdas é compatível com as técnicas de fabrico padrão epoxi/vidro (FR-4), tornando-o uma escolha ideal para uma ampla gama de aplicações.Com uma classificação de retardador de chama UL 94 V-0 e compatibilidade com soldagem livre de chumboO Kappa 438 foi projetado para atender às demandas da eletrônica moderna.

Os laminados Kappa 438 apresentam constantes dielétricas (Dk) que se alinham com as normas da indústria FR-4, facilitando a conversão contínua dos projetos FR-4 existentes para obter um melhor desempenho elétrico.

Características fundamentais

Kappa 438 oferece um conjunto robusto de características, incluindo um Dk de 4.38O material possui tolerâncias de Dk e espessura mais apertadas em comparação com o FR-4 tradicional, garantindo um desempenho consistente.

Com um baixo coeficiente de expansão térmica (CTE) no eixo Z de 42 ppm/°C e uma alta temperatura de transição de vidro (Tg) de mais de 280°C, a Kappa 438 é projetada para ser confiável em condições exigentes.O coeficiente térmico da constante dielétrica é de -21 ppm/°C na faixa de temperatura de -50°C a 150°CAlém disso, o Kappa 438 cumpre os requisitos UL 94-V0 para inflamabilidade.

Benefícios

O PCB Kappa 438 oferece várias vantagens significativas:

- Facilidade de fabrico e montagem em conformidade com os processos FR-4 normalizados.


- flexibilidade de conceção através de um Dk que permite a conversão direta de projetos FR-4 existentes que exigem um melhor desempenho elétrico.


- Desempenho de circuito consistente numa gama de aplicações.


- Reliabilidade melhorada dos furos revestidos, contribuindo para a durabilidade geral.


- Compatibilidade com os processos de montagem automatizados, simplificando a produção.

Especificações

Este empilhamento de PCB consiste em um projeto rígido de 2 camadas, com uma camada de cobre 1 de 35 μm, uma Rogers Core Kappa 438 medindo 1.016 mm (40 mil), e uma camada de cobre 2 também a 35 μm.

As dimensões da placa são de 91,17 mm x 51,36 mm, com uma tolerância de +/- 0,15 mm. O traço/espaço mínimo é de 4/7 mils e o tamanho mínimo do buraco é de 0,25 mm.

A espessura do painel acabado é de 1,1 mm, com um peso de cobre acabado de 1 oz (1,4 mils) para as camadas externas.e o acabamento da superfície é de níquel sem eletricidade com ouro de imersão (ENIG).

Este PCB possui uma tela de seda branca no lado superior, enquanto o lado inferior não tem nenhuma.Cada PCB é submetido a um teste elétrico de 100% antes da expedição para garantir a fiabilidade.

Padrões e disponibilidade

O Kappa 438 PCB é fabricado de acordo com padrões de alta qualidade, com o tipo de arte sendo Gerber RS-274-X. Ele adere aos padrões de qualidade IPC-Classe-2,garantir um desempenho fiável em várias aplicaçõesEste produto está disponível em todo o mundo, tornando-o adequado para uma vasta gama de necessidades electrónicas.

Aplicações típicas

O PCB Kappa 438 é ideal para inúmeras aplicações, incluindo:

- Wi-Fi de nível operador e acesso assistido licenciado (LAA)
- Sistemas de células pequenas e de antenas distribuídas (DAS)
- Comunicações entre veículos e entre veículos e infraestruturas (V2X)
- Segmentos da Internet das Coisas (IoT), tais como dispositivos domésticos inteligentes e medidores sem fios
