Introdução de um PCB Rogers RO3010 de alto desempenho, concebido para aplicações avançadas que exigem uma estabilidade elétrica e mecânica excepcional.Este PCB rígido de 2 camadas aproveita as propriedades superiores do Rogers RO3010, um composto de PTFE cheio de cerâmica que oferece uma constante dielétrica elevada e uma confiabilidade excepcional numa ampla gama de frequências.Este PCB é perfeito para engenheiros que procuram melhorar seus projetos mantendo a rentabilidade.
Características fundamentais
- Alta constante dielétrica: 10,2 ± 0,30 a 10 GHz/23°C, garantindo a integridade efetiva do sinal.
- Factor de Dissipação Baixo: 0,0022 a 10 GHz/23°C, minimizando a perda de sinal.
- Estabilidade térmica: -55 a 288 °C, com um baixo coeficiente de expansão térmica de 13 ppm/°C (X), 11 ppm/°C (Y) e 16 ppm/°C (Z).
- Alta estabilidade térmica: Td > 500°C, suportando aplicações de alta temperatura.
- Excelente condutividade térmica: 0,95 W/mK para uma eficiente dissipação de calor.
- Absorção mínima de umidade: 0,05%, aumentando a fiabilidade em diversos ambientes.
- Ampla gama de funcionamento: adequado para ambientes de -40°C a +85°C.
| RO3010 Valor típico |
| Imóveis |
RO3010 |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
10.2±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada |
| Constante dielétrica,εDesenho |
11.2 |
Z |
|
8 GHz a 40 GHz |
Método de comprimento de fase diferencial |
| Fator de dissipação,tanδ |
0.0022 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
- 395 |
Z |
ppm/°C |
10 GHz -50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Estabilidade dimensional |
0.35
0.31 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Resistividade de volume |
105 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistividade de superfície |
105 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Módulo de tração |
1902
1934 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Absorção de umidade |
0.05 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Calor específico |
0.8 |
|
j/g/k |
|
Calculado |
| Conductividade térmica |
0.95 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coeficiente de expansão térmica
(-55 a 288°C) |
13
11
16 |
X
Y
Z |
ppm/°C |
23°C/50% HRC |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Densidade |
2.8 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Força da casca de cobre |
9.4 |
|
- Não. |
1 oz, EDC após flutuação de solda |
IPC-TM 2.4.8 |
| Inflamabilidade |
V-0 |
|
|
|
UL 94 |
| Processo sem chumbo compatível |
- Sim, sim. |
|
|
|
|
Benefícios
- Estabilidade dimensional: a expansão do material é muito parecida com a do cobre, assegurando a fiabilidade em projetos de várias camadas.
- Fabricação eficiente em termos de custos: a fixação de preços económicos para o laminado favorece a produção em grande volume.
- Aplicações versáteis: adequado para uma variedade de aplicações, desde radar automóvel até telecomunicações.

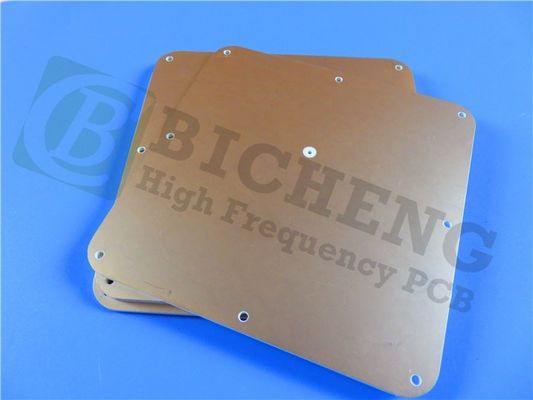

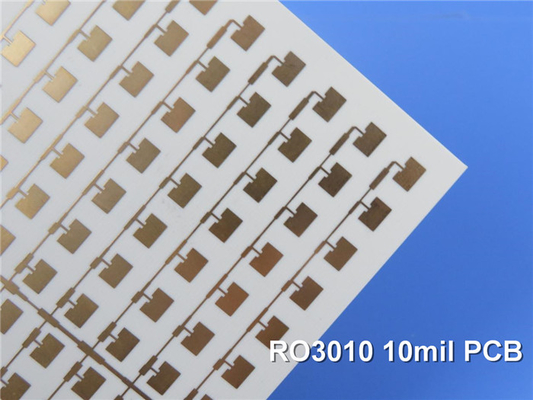

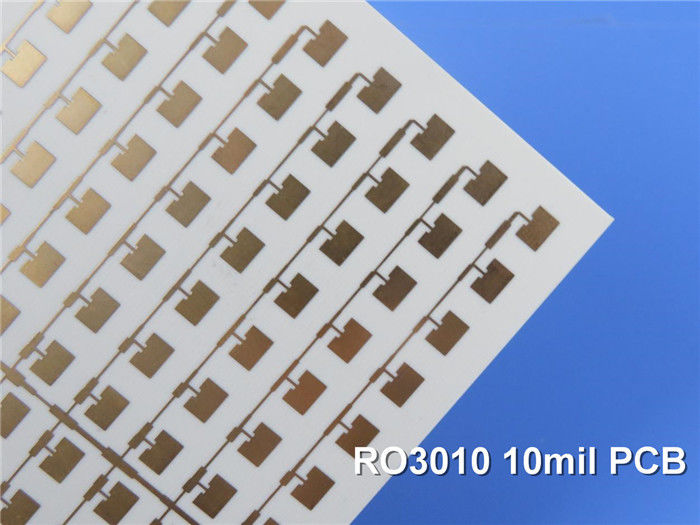

Especificações de PCB
Este PCB com dimensões de 60,8 mm x 35,4 mm. É construído como um PCB rígido de 2 camadas, incorporando um substrato Rogers RO3010 de 10 mil (0,254 mm) entre duas camadas de cobre de 35 μm.A espessura do quadro acabado é 0A placa é projetada sem serigrafia ou máscara de solda, e utiliza um perfil cortado a laser para seu contorno.
Arte e Padrões
Este PCB é fornecido com ilustrações no formato Gerber RS-274-X, em conformidade com a norma IPC-Classe-2.Esta adesão às normas da indústria garante um produto de alta qualidade que satisfaz as exigências das aplicações profissionais.
Disponibilidade
Os nossos PCBs Rogers RO3010 estão disponíveis para envio em todo o mundo, garantindo que engenheiros e designers possam aceder a esta tecnologia avançada, independentemente da sua localização.Esta disponibilidade global suporta uma ampla gama de projectos e aplicações.
Aplicações típicas
- Sistemas de radar para automóveis
- Antenas de satélite de posicionamento global
- Telecomunicações celulares (amplificadores de potência e antenas)
- Antenas para comunicações sem fios
- Satélites de transmissão directa
- Sistemas de ligação de dados para redes de cabo
- Sistemas de leitura de medidores remotos
- Planos de fundo de energia
