O PCB Rogers RO4003C é uma solução inovadora que combina os benefícios dos hidrocarbonetos/cerâmica reforçada com vidro tecido com as vantagens de fabricação do epóxi/vidro.Projetados para aplicações de alto desempenho, este laminado oferece propriedades eléctricas comparáveis ao PTFE/vidro tecido, mantendo-se economicamente eficaz.RO4003C garante um controlo rigoroso sobre a constante dielétrica e baixa perda, tornando-se uma excelente escolha para construções de placas de várias camadas (MLB).
Características
- Constante dielétrica: 3,38 ± 0,05 a 10 GHz, proporcionando uma integridade do sinal fiável.
- Fator de dissipação: 0,0027 a 10 GHz, minimizando a perda de sinal.
- Conductividade térmica: 0,71 W/m/°K para uma gestão eficaz do calor.
- Estabilidade térmica: coeficiente da constante dielétrica a +40 ppm/°C, com uma faixa de funcionamento de -50°C a 150°C.
- Coeficiente de expansão térmica (CTE): correspondente ao cobre com o eixo X a 11 ppm/°C e o eixo Y a 14 ppm/°C; CTE baixo do eixo Z de 46 ppm/°C.
- Temperatura de transição do vidro (Tg): superior a 280 °C, proporcionando um desempenho térmico robusto.
- Absorção de humidade: baixa, 0,06%, aumentando a fiabilidade.
| RO4003C Valor típico |
| Imóveis |
RO4003C |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
3.38±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada |
| Constante dielétrica,εDesenho |
3.55 |
Z |
|
8 a 40 GHz |
Método de comprimento de fase diferencial |
| Factor de dissipação |
0.0027
0.0021 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
+40 |
Z |
ppm/°C |
- 50°Caté 150°C |
IPC-TM-650 2.5.5.5 |
| Resistividade de volume |
1.7 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistividade de superfície |
4.2 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Força elétrica |
31.2 ((780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Módulo de tração |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa (ksi) |
NT1 produção |
ASTM D 638 |
| Resistência à tração |
139 ((20.2)
100 ((14.5) |
X
Y |
MPa (ksi) |
NT1 produção |
ASTM D 638 |
| Força flexural |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Estabilidade dimensional |
< 0.3 |
X, Y |
mm/m
(mil/ polegada) |
após etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coeficiente de expansão térmica |
11
14
46 |
X
Y
Z |
ppm/°C |
- 55°Caté 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°CTMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°CTGA |
|
ASTM D 3850 |
| Conductividade térmica |
0.71 |
|
W/M/oK |
80°C |
ASTM C518 |
| Absorção de umidade |
0.06 |
|
% |
48 horas de imersão 0.060"
temperatura da amostra 50°C |
ASTM D 570 |
| Densidade |
1.79 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Força da casca de cobre |
1.05
(6.0) |
|
N/mm
(pli) |
Depois da solda, flutuar 1 oz.
Folha EDC |
IPC-TM-650 2.4.8 |
| Inflamabilidade |
N/A |
|
|
|
UL 94 |
| Processo sem chumbo compatível |
- Sim, sim. |
|
|
|
|
Benefícios
O Rogers RO4003C PCB é ideal para aplicações sensíveis ao desempenho e de alto volume.permitindo menores custos de fabrico sem comprometer a qualidadeO projecto não requer procedimentos de manuseamento especiais, tornando-o acessível a vários ambientes de fabrico.

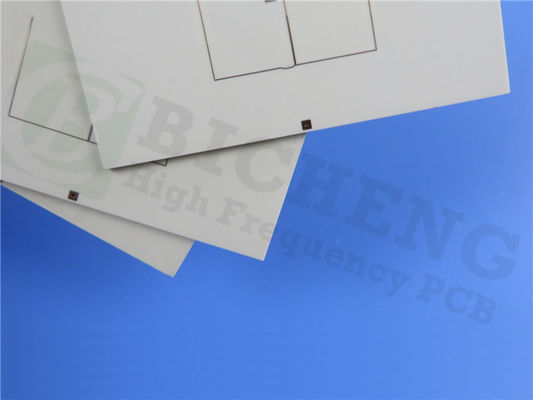

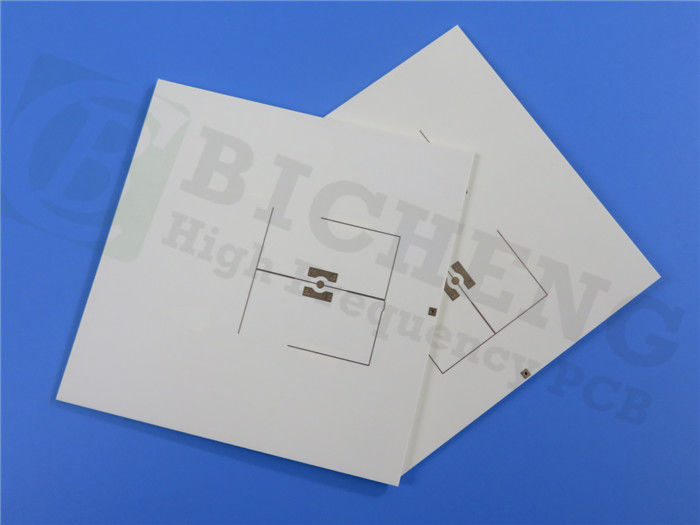

Especificações de PCB
Este PCB é construído como uma placa rígida de 2 camadas com dimensões de 90,63 mm x 170,35 mm, com uma tolerância de ±0,15 mm.406 mm (16 mil) Rogers 4003C núcleo entre duas camadas de cobre de 35 μmA placa fina é de espessura de 0,5 mm, com um peso de cobre de 1,4 mils nas camadas exteriores.assegurar a clareza do projecto.
Arte e Padrões
Este PCB é fornecido com ilustrações no formato Gerber RS-274-X, aderindo aos padrões de qualidade IPC-Classe-2.Esta conformidade garante que o PCB cumpre requisitos rigorosos de desempenho e fiabilidade.
Disponibilidade
Este PCB RO4003C está disponível para transporte mundial, facilitando aos engenheiros e designers o acesso à tecnologia de ponta para seus projetos, independentemente da localização.
Aplicações típicas
Este PCB é particularmente adequado para:
- Antenas e amplificadores de potência de estações de base de telemóvel
- Marcas de identificação de RF
- Sistemas de radar e sensores para automóveis
- LNB para satélites de radiodifusão directa
- Melhore os seus projetos electrónicos com o Rogers RO4003C PCB, uma escolha excepcional para aplicações de alto desempenho que exigem fiabilidade, eficiência e custo-benefício.
