20mil RO4835 PCB 2 camadas Circuito com imersão de ouro

MOQ:	1pcs
preço:	USD9.99-99.99/PCS
Embalagem padrão:	Sacos de vácuo+Cartões
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 PCS por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Materiais:

RO4835 dieléctrico 20 mil (0,508 mm)

Número de camadas:

2-layer

Tamanho do PCB:

77.55 mm x 167,5 mm = 1 PCS, +/- 0,15 mm

Espessura do PCB:

0.6 mm

Peso de cobre:

1 oz (1,4 ml) camadas exteriores

Revestimento de superfície:

Ouro de imersão

Destacar:

PCB de imersão de ouro RO4835

20mil RO4835 PCB

Circuito de 2 camadas de PCB de 20 milímetros

Descrição do produto

Apresentando o PCB RO4835 de Rogers, projetado para desempenho de alta frequência e confiabilidade excepcional.que oferece maior estabilidade térmica e superior resistência à oxidação em comparação com os materiais tradicionais de hidrocarbonetosCom propriedades semelhantes aos laminados RO4350B, o RO4835 é perfeito para fabricação de circuitos econômicos, mantendo altos padrões de desempenho.

Características fundamentais

- Compatível com a RoHS: satisfaz as normas ambientais para aplicações que exigem a UL 94 V-0.

- IPC-4103 Compliant: Adere aos padrões da indústria para qualidade e fiabilidade.

- Constante dielétrica: 3,48 ± 0.05, assegurando uma impedância controlada para aplicações críticas.

- Fator de dissipação: baixo em 0,0037 a 10 GHz, promovendo uma transmissão eficiente do sinal.

-Temperatura de transição do vidro: superior a 280 °C, suportando aplicações de alta temperatura.

- Coeficiente de expansão térmica: valores baixos garantem estabilidade dimensional entre eixos.

Imóveis	RO4835	Direção	Unidades	Condição	Método de ensaio
Constante dielétrica,εProcesso	3.48±0.05	Z	-	10 GHz/23°C	IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada
Constante dielétrica,εDesenho	3.66	Z	-	8 a 40 GHz	Método de comprimento de fase diferencial
Factor de dissipação	0.0037	Z	-	10 GHz/23°C	IPC-TM-650 2.5.5.5
Coeficiente térmico de ε	+ 50	Z	ppm/°C	-100°C a 150°C	IPC-TM-650 2.5.5.5
Resistividade de volume	5 x 10⁸		MΩ.cm	COND A	IPC-TM-650 2.5.17.1
Resistividade de superfície	7 x 10⁸		MΩ	COND A	IPC-TM-650 2.5.17.1
Força elétrica	30.2 ((755)	Z	Kv/mm(v/mil)		IPC-TM-650 2.5.6.2
Módulo de tração	7780 ((1128)	Y	MPa (ksi)	NT1 produção	ASTM D 638
Resistência à tração	136 ((19.7)	Y	MPa (ksi)	NT1 produção	ASTM D 638
Força flexural	186 (27)		Mpa (kpsi)		IPC-TM-650 2.4.4
Estabilidade dimensional	< 0.5	X, Y	mm/m (milhas/ polegada)	depois de etch+E2/150°C	IPC-TM-650 2.4.39A
Coeficiente de expansão térmica	10 12 31	X Y Z	ppm/°C	-55°C a 288°C	IPC-TM-650 2.4.41
Tg	> 280		°C TMA	A	IPC-TM-650 2.4.24.3
Td	390		°C TGA		ASTM D 3850
Conductividade térmica	0.66		W/m/oK	80°C	ASTM C518
Absorção de umidade	0.05		%	48 horas de imersão 0.060" temperatura da amostra 50°C	ASTM D 570
Densidade	1.92		gm/cm³	23°C	ASTM D 792
Força da casca de cobre	0.88 (5.0)		N/mm (pli)	Depois da solda, flutuar 1 oz. Folha EDC	IPC-TM-650 2.4.8
Inflamabilidade	V-0				UL 94
Processo sem chumbo compatível	- Sim, sim.

Benefícios
- Resistência à oxidação: oferece uma durabilidade significativamente melhorada em relação aos materiais de microondas termosset típicos.

- Performance de baixa perda: ideal para aplicações de alta frequência, incluindo sistemas automotivos.

- Tolerâncias reduzidas: constante dielétrica controlada para precisão nas linhas de transmissão.

- Compatibilidade livre de chumbo: garante que não haja problemas com bolhas ou delaminação durante o processamento.

- Dimensões estáveis: baixos coeficientes de expansão mantêm a fiabilidade nos furos revestidos.

Material de PCB:	Laminados cerâmicos de hidrocarbonetos
Designação	RO4835
Constante dielétrica:	3.48 (10 GHz)
Fator de dissipação	0.0037 (10 GHz)
Número de camadas:	PCB de duas faces, PCB multicamadas, PCB híbrido
Peso de cobre:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Espessura dielétrica (cobre ED)	6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Espessura dielétrica (cobre LoPro)	4mil (0,102mm), 7,3mil (0,186mm), 10,7mil (0,272mm), 20,7mil (0,526mm), 30,7mil (0,780mm), 60,7mil (1.542mm)
Tamanho do PCB:	≤ 400 mm X 500 mm
Máscara de solda:	Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície:	cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, etc.

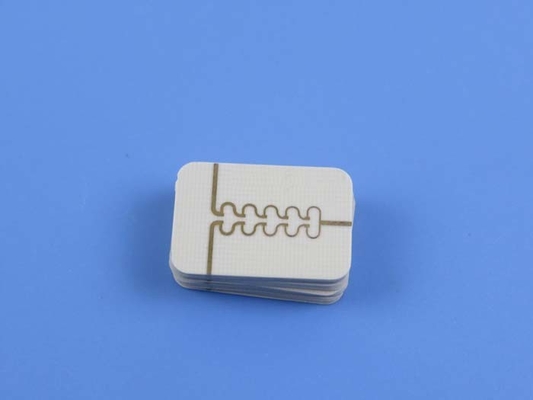

20mil RO4835 PCB 2 camadas Circuito com imersão de ouro 0

Este PCB é construído como uma placa rígida de 2 camadas, proporcionando uma plataforma robusta para aplicações de alta frequência.assegurar a condutividade e a integridade do sinal no circuito.

A camada dielétrica é composta por 20 mils (0,508 mm) de material RO4835, contribuindo para o desempenho de baixa perda do PCB.com um comprimento de 80 mm ou mais.

Para fabricação de precisão, o PCB permite um traço mínimo e um espaço de 6/8 mils, juntamente com um tamanho mínimo de buraco de 0,3 mm, permitindo projetos complexos.O acabamento da superfície é obtido através da imersão em ouro, melhorando a solderabilidade e a durabilidade, enquanto a camada superior apresenta serigrafia branca para rotulagem clara, deixando a camada inferior livre de serigrafia para uma aparência simplificada.

Arte e Conformidade

Tipo de ilustração:Gerber RS-274-X
Padrão aceito:Classe IPC-2

Área de serviço:Em todo o mundo

Aplicações típicas

O PCB Rogers RO4835 é ideal para:

- Radar e Sensores Automóveis

- Comunicação por microondas ponto a ponto

- Amplificadores de energia.

- Sistemas de radar de matriz de fases.

-Componentes de RF

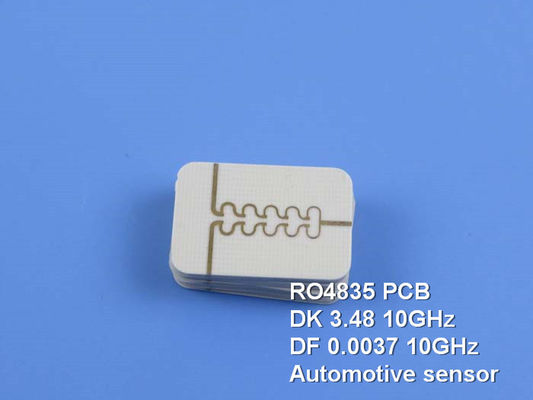

20mil RO4835 PCB 2 camadas Circuito com imersão de ouro 1
