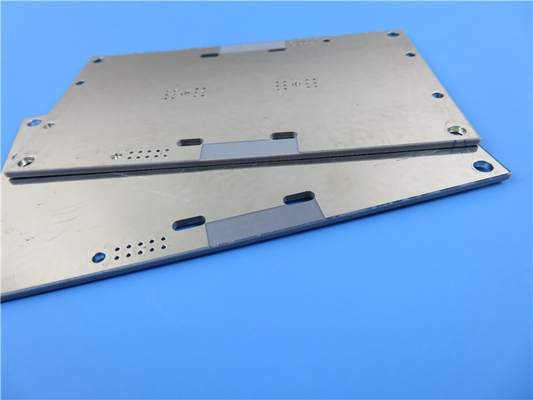

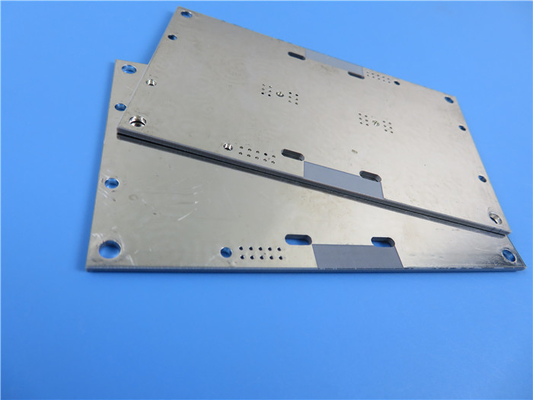

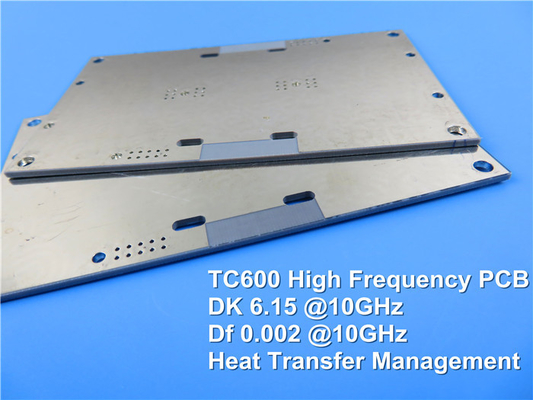

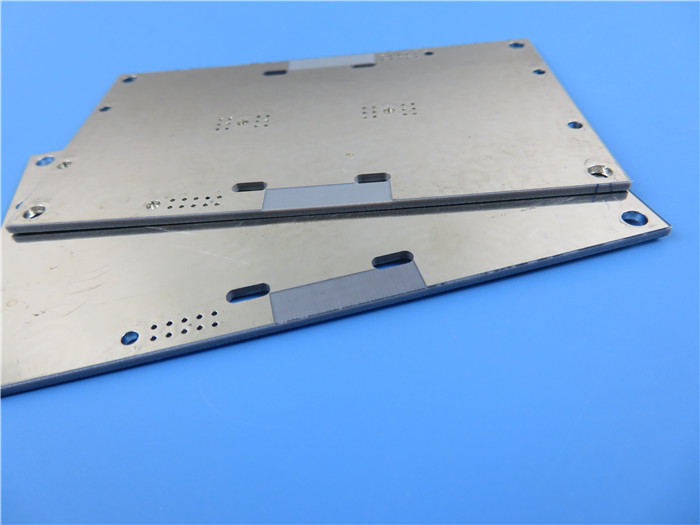

30mil TC600 PCB 2 camadas Imissão de ouro Superfície finalizada

30mil TC600 PCB 2 camadas Imissão de ouro Superfície finalizada

MOQ: 1pcs
preço: USD9.99-99.99/PCS
Embalagem padrão: Sacos de vácuo+Cartões
Período de entrega: 8-9 dias úteis
Método de pagamento: T/T
Capacidade de abastecimento: 5000 PCS por mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Materiais:
TC600
Número de camadas:
2-layer
Tamanho do PCB:
61.99mm x 39.99mm = 2Tipos = 2PCS, +/- 0.15mm
Espessura do PCB:
0,8 milímetros
Peso de cobre:
1 oz (1,4 ml) camadas exteriores
Revestimento de superfície:
Ouro de imersão
Destacar:

PCB de 30mil TC600

Descrição do produto

No cenário competitivo da eletrónica, revolucionar a eficiência em aplicações de alta frequência é crucial para o design moderno.projetado para maximizar o desempenho através de uma gestão térmica superior e características de baixa perdaEste artigo aprofunda as características únicas, benefícios e aplicações do PCB TC600, mostrando por que é um componente vital para engenheiros e designers que buscam a excelência.



Introdução aos laminados TC600

O laminado TC600 é um composto tecido reforçado com fibra de vidro, preenchido com cerâmica, à base de PTFE, projetado especificamente para aplicações de placas de circuito impresso de alto desempenho.de um diâmetro não superior a 50 mm.15 tanto em 1,8 MHz como em 10 GHz, este laminado facilita a propagação eficiente do sinal, essencial para operações de alta frequência.0020 a 10 GHz minimiza a perda de sinal, garantindo que os sinais de alta frequência mantenham a sua integridade a distâncias maiores.



A importância da gestão térmica no projeto de PCB

A gestão eficaz do calor é uma preocupação crítica na eletrônica moderna. O PCB TC600 se destaca nesta área, com uma condutividade térmica de 1,1 W/mK no eixo Z e 1,4 W/mK nos eixos X e Y.Esta condutividade térmica superior permite uma dissipação de calor eficiente, reduzindo as temperaturas de junção e aumentando a fiabilidade dos componentes ativos.tornando-o ideal para aplicações onde o manuseio de alta potência é essencial.

Robustez mecânica: um passo à frente na tecnologia de PCB



Ao contrário dos laminados frágeis, o PCB TC600 foi projetado tendo em mente a robustez mecânica.Esta durabilidade é crítica para aplicações em aviônica e eletrônica automotivaA alta resistência à descascagem do laminado TC600 garante também um processamento fiável de linhas estreitas, aumentando a eficiência de fabrico.



Imóveis Unidade Valor Método de ensaio
1. Propriedades elétricas
Constante dielétrica (pode variar em função da espessura)
@1,8 MHz - 6.15 Cavidade de ressonância
@10 GHz - 6.15 IPC TM-650 2.5.5.5
Fator de dissipação
@1,8 GHz - 0.0017 Cavidade de ressonância
@10 GHz - 0.002 IPC TM-650 2.5.5.5
Coeficiente de temperatura do dielétrico -
TCεr @ 10 GHz (-40-150°C) ppm/oC - 75 IPC TM-650 2.5.5.5
Resistividade de volume
C96/35/90 MΩ-cm 1.6x109 IPC TM-650 2.5.17.1
E24/125 MΩ-cm 2.4x108 IPC TM-650 2.5.17.1
Resistividade de superfície
C96/35/90 3.1x109 IPC TM-650 2.5.17.1
E24/125 9.0x108 IPC TM-650 2.5.17.1
Força elétrica Volts/mil (kV/mm) 850 (34) IPC TM-650 2.5.6.2
Descomposição dielétrica kV 62 IPC TM-650 2.5.6
Resistência de arco sec > 240 IPC TM-650 2.5.1

2. Propriedades térmicas
Temperatura de decomposição (Td)
Início °C 512 IPC TM-650 2.4.24.6
5% °C 572 IPC TM-650 2.4.24.6
T260 Min > 60 IPC TM-650 2.4.24.1
T288 Min > 60 IPC TM-650 2.4.24.1
T300 Min > 60 IPC TM-650 2.4.24.1
Expansão térmica, CTE (x,y) 50-150oC ppm/oC 9, 9 IPC TM-650 2.4.41
Expansão térmica, CTE (z) 50-150oC ppm/oC 35 IPC TM-650 2.4.24
% de expansão do eixo z (50-260oC) % 1.5 IPC TM-650 2.4.24

3Propriedades mecânicas
Resistência ao descascamento ao cobre (1 oz/35 microns)
Após o estresse térmico Lb/in (N/mm) 10 (1.8) IPC TM-650 2.4.8
A temperaturas elevadas (150oC) Lb/in (N/mm) 10 (1.8) IPC TM-650 2.4.8.2
Soluções de pós-processo Lb/in (N/mm) 9 (1.6) IPC TM-650 2.4.8
Modulo do Jovem kpsi (MPa) 280 (1930) IPC TM-650 2.4.18.3
Resistência flexural (máquina/cruz) kpsi (MPa) 9.60/9.30 (66/64) IPC TM-650 2.4.4
Resistência à tração (máquina/cruz) kpsi (MPa) 5.0/4.30 (34/30) IPC TM-650 2.4.18.3
Modulo de compressão kpsi (MPa)   ASTM D-3410
Relação de Poisson -   ASTM D-3039

4Propriedades físicas
Absorção de água % 0.02 IPC TM-650 2.6.2.1
Densidade, ambiente 23oC g/cm3 2.9 Método ASTM D792 A
Conductividade térmica (eixo z) W/mK 1.1 ASTM E1461
Conductividade térmica (x, y) W/mK 1.4 ASTM E1461
Calor específico J/gK 0.94 ASTM E1461
Inflamabilidade Classe V0 UL-94
NASA Desgaseamento, 125oC, ≤10-6 torr
Perda de massa total % 0.02 A NASA SP-R-0022A
Voláteis recolhidos % 0 A NASA SP-R-0022A
Vapor de água recuperado % 0 A NASA SP-R-0022A



Detalhes da construção

Este PCB possui um empilhamento rígido de 2 camadas com cada camada de cobre medindo 35 μm de espessura, proporcionando excelente condutividade.Otimizar o desempenho térmico e elétricoCom dimensões de placa de 61,99 mm x 39,99 mm e uma espessura final de 0,8 mm, o PCB TC600 foi concebido para aplicações compactas, mantendo um alto desempenho.



Normas de garantia da qualidade dos laminados TC600

Fabricado de acordo com os padrões IPC-Classe-2, o PCB TC600 é submetido a rigorosos testes elétricos de 100% antes do envio.Este compromisso com a qualidade garante que cada unidade não só cumpra, mas exceda os critérios de fiabilidade e desempenho, dando aos engenheiros confiança nos seus projetos.



Material de PCB: PTFE/Fibra de vidro tecida preenchida com cerâmica
Designação TC600
Constante dielétrica: 6.15 (10 GHz)
Fator de dissipação 0.002 (10 GHz)
Número de camadas: PCB de duas faces, PCB multicamadas, PCB híbrido
Peso de cobre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Espessura dielétrica: 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Tamanho do PCB: ≤ 400 mm X 500 mm
Máscara de solda: Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície: cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, etc.



30mil TC600 PCB 2 camadas Imissão de ouro Superfície finalizada 0



Aplicações típicas do PCB TC600

A versatilidade do PCB TC600 torna-o adequado para uma ampla gama de aplicações, incluindo:



- Amplificadores de potência: aumento da eficiência e da fiabilidade em aplicações de alta potência.


- Microondas combinador e Power Divider Boards: Ideal para aviônicos e sistemas de comunicação.


- Pequenas antenas de pegada: perfeitas para projetos de espaço limitado em dispositivos móveis.


- Antenas de radiodifusão de áudio digital (DAB): suportam transmissão de áudio de alta qualidade.


- GPS e antenas de leitura RFID portáteis: garantir um desempenho fiável nos sistemas de navegação e rastreamento.



Conclusão: O futuro dos PCB de alto desempenho

Com o seu design inovador e características avançadas, o PCB TC600 está preparado para elevar os seus projetos com gestão térmica e desempenho superiores.À medida que os engenheiros enfrentam exigências crescentes de eficiência e confiabilidade, o PCB TC600 fornece uma solução que enfrenta estes desafios de frente.Abraçar o futuro da eletrónica de alto desempenho com o PCB TC600, onde a tecnologia de ponta encontra um desempenho excepcional!



30mil TC600 PCB 2 camadas Imissão de ouro Superfície finalizada 1
