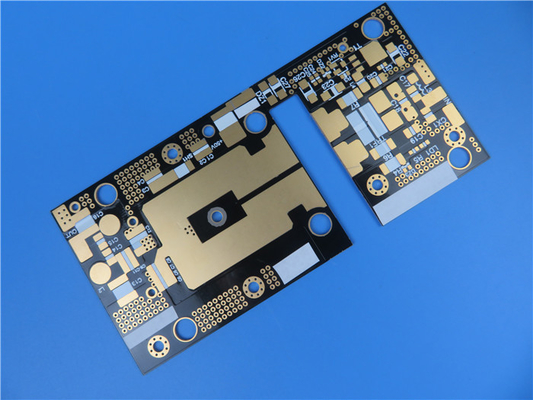

Tabela de PCB RF-35 de dupla face 30 Mil de imersão em ouro acabado

Tabela de PCB RF-35 de dupla face 30 Mil de imersão em ouro acabado

MOQ: 1pcs
preço: USD9.99-99.99/PCS
Embalagem padrão: Sacos de vácuo+Cartões
Período de entrega: 8-9 dias úteis
Método de pagamento: T/T
Capacidade de abastecimento: 5000 PCS por mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Materiais:
RF-35
Número de camadas:
2-layer
Tamanho do PCB:
300,6 mm x 29,45 mm = 1 PCS, +/- 0,15 mm
Espessura do PCB:
30 mil
Peso de cobre:
1 oz (1,4 ml) camadas exteriores
Revestimento de superfície:
Ouro de imersão
Destacar:

30 mil imersão ouro acabado placa de PCB

,

duplo lado imersão ouro acabado PCB

Descrição do produto

À medida que a tecnologia avança, a demanda por placas de circuito impresso de alto desempenho (PCBs) continua a crescer, particularmente nos domínios das aplicações de microondas e de radiofrequência (RF).O recém-enviado PCB RF-35 da Taconic representa um salto significativo neste sectorNeste artigo, vamos explorar as características, benefícios, especificações técnicas e aplicações do PCB RF-35,fornecendo uma compreensão abrangente de por que é a escolha ideal para engenheiros e fabricantes.



Introdução ao PCB RF-35

O PCB RF-35 é um laminado de cerâmica orgânica que pertence à família de produtos ORCER da Taconic.Uma técnica que aumenta a resistência mecânica e a estabilidade térmica do materialA experiência da Taconic em tecnologia de enchimento cerâmico e fibra de vidro PTFE revestida culmina no RF-35, tornando-a uma solução robusta para várias aplicações de RF.



Porque escolher RF-35?

O PCB RF-35 é particularmente adequado para aplicações comerciais de baixo custo e alto volume.As suas propriedades excepcionais tornam-na uma opção atraente para os fabricantes que procuram um desempenho fiável sem os elevados custos associados aos materiais tradicionaisAs principais vantagens incluem excelente resistência à casca, absorção de umidade ultra-baixa e baixo fator de dissipação, todos os quais contribuem para o seu desempenho superior em ambientes exigentes.



Imóveis Método de ensaio Unidade Valor Unidade Valor
Constante dielétrica @ 1,9 GHz IPC-TM 650 2.5.5   3.5   3.5
Fator de dissipação @ 1,9 GHz IPC-TM 650 2.5.5   0.0018   0.0018
Absorção de humidade (.060") IPC-TM 650 2.6.2.1 % 0.02 % 0.02
Resistência ao descascamento (1/2 oz. de cobre) IPC-TM 650 2.4.8 Libras/ polegada linear > 8.0 N/mm > 1.5
Resistência ao descascamento (1 oz. de cobre) IPC-TM 650 2.4.8 Libras/ polegada linear > 100 N/mm > 1.8
Descomposição dielétrica IPC-TM 650 2.5.6 kV 41 kV 41
Resistividade de volume IPC-TM 650 2.5.17.1 Mohm/cm 1.26 x 109 Mohm/cm 1.26 x 109
Resistividade de superfície IPC-TM 650 2.5.17.1 - O quê? 1.46 x 108 - O quê? 1.46 x 108
Resistência ao arco IPC TM 650 2.5.1 segundos > 180 segundos > 180
Força flexural longitudinal ASTM D 790 psi > 22,000 N/mm2 >152
Força flexural transversal ASTM D 790 psi > 18,000 N/mm2 >124
Conductividade térmica ASTM F 433 W/m/K 0.24 W/m/K 0.24
Força de tração longitudinal ASTM D 638 psi 27,000 N/mm2 187
Força de tração transversal ASTM D 638 psi 21,000 N/mm2 145
Estabilidade dimensional longitudinal IPC-TM 650 2.4.39 em/em 0.00004 mm/mm 0.00004
Estabilidade dimensional transversal IPC-TM 650 2.4.39 em/em -Não.0001 mm/mm -Não.0001
ETE x-y ASTM D 3386 (TMA) ppm/°C 19 a 24 ppm/°C 19 a 24
z CTE ASTM D 3386 (TMA) ppm/°C 64 ppm/°C 64
Inflamabilidade UL-94   V-0   V-0
Dureza Escala Rockwell M   34   34



Características e benefícios principais



Propriedades dielétricas

No coração do desempenho do RF-35 estão as suas propriedades dielétricas impressionantes, com uma constante dielétrica de 3,5 a 1,9 GHz e um fator de dissipação de apenas 0.0018O RF-35 minimiza a perda de sinal e garante um desempenho consistente em uma ampla gama de frequências.



Estabilidade mecânica e térmica

O PCB RF-35 apresenta uma quebra dielétrica de 41 kV, mostrando sua capacidade de suportar aplicações de alta tensão.seus baixos coeficientes de expansão térmica (CTE) ¥19 ppm/°C na direção X, 24 ppm/°C na direcção Y e 64 ppm/°C na direcção Z, garantem a estabilidade dimensional durante o ciclo térmico.Esta estabilidade é essencial para manter a integridade dos circuitos em ambientes que experimentam flutuações de temperatura.



Inflamabilidade e segurança

Com uma classificação de inflamabilidade UL-94 V0, o PCB RF-35 atende a padrões de segurança rigorosos, tornando-o adequado para uma ampla gama de aplicações.Esta classificação é particularmente importante em indústrias onde a segurança é uma preocupação crítica, tais como as telecomunicações e a indústria automóvel.



Baixo custo e alto desempenho

O PCB RF-35 é projetado para produção em grande volume, permitindo que os fabricantes mantenham os custos baixos mantendo um alto desempenho.Sua excelente resistência à casca para 1/2 onça e 1 onça camadas de cobre facilita fácil retrabalho, uma vantagem significativa nos ambientes de produção em que podem ser necessárias modificações.



Resistência à umidade

A taxa de absorção de umidade ultra-baixa do PCB RF-35 aumenta a sua fiabilidade em ambientes úmidos.onde a umidade pode comprometer o desempenho.

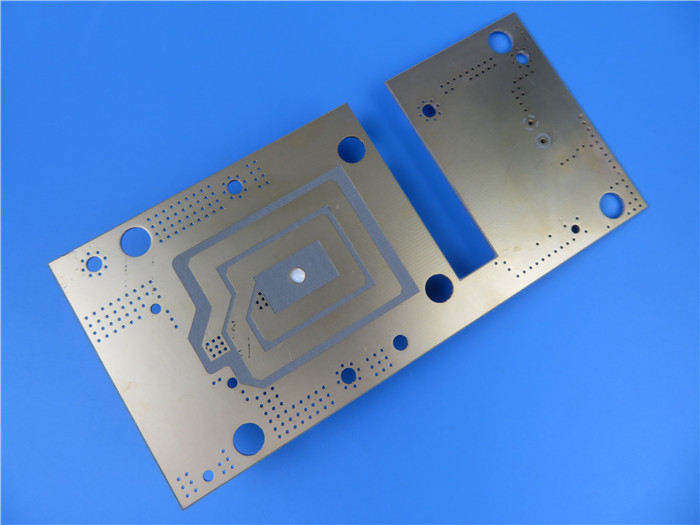

Tabela de PCB RF-35 de dupla face 30 Mil de imersão em ouro acabado 0



Especificações técnicas

Compreender as especificações técnicas deste PCB RF-35 é essencial para os engenheiros que desejam integrá-lo em seus projetos.



- PCB empilhado: PCB rígido de 2 camadas
- Camada de cobre 1: 35 μm
- RF-35 Core: 30 mil (0,762 mm)
- Camada de cobre 2: 35 μm
- Dimensões do quadro: 30,6 mm x 29,45 mm, +/- 0,15 mm
- Traço mínimo: 4/4 milis.
- Tamanho mínimo do buraco: 0,4 mm
- Borda acabada Espessura: 0,8 mm
- Peso de cobre acabado: 1 oz (1,4 mils) nas camadas exteriores
- Espessura do revestimento: 25 μm
- Revestimento de superfície: ouro de imersão.
- Silkscreen: de cima: branco; de baixo: nenhum
- Máscara de solda: em cima: azul; em baixo: nenhuma
- Garantia da qualidade: 100% de testes eléctricos antes da expedição
- Padrão de qualidade: IPC-Classe-2



Áreas de aplicação

A versatilidade do PCB RF-35 torna-o adequado para uma ampla gama de aplicações, incluindo:

- Amplificadores de potência: desempenho confiável na amplificação de sinais, minimizando a distorção.
- Filtros e acopladores: essenciais para o processamento de sinais e gestão das faixas de frequência.
- Componentes passivos: Ideal para aplicações que exijam um desempenho estável e consistente.



Conclusão

O PCB RF-35 é um testemunho do compromisso da Taconic com a inovação e qualidade no mercado de PCB.e a sua excepcional fiabilidade tornam-na uma excelente escolha para engenheiros e fabricantes nos sectores de microondas e RFAo selecionar o RF-35, não está apenas a comprar um PCB; está a investir numa solução que irá elevar os seus projectos e melhorar o desempenho das suas aplicações.



Para mais informações sobre o PCB RF-35 e como ele pode atender às suas necessidades específicas, entre em contato com a nossa equipa de vendas ou visite o nosso website.Abraçar o futuro da tecnologia de microondas e RF com o PCB RF-35 onde a qualidade encontra a acessibilidade.



Material de PCB: Fibra de vidro cerâmica de PTFE
Designação RF-35
Constante dielétrica: 3.5
Fator de dissipação 0.0018
Número de camadas: Dupla camada, multicamada, PCB híbrido
Peso de cobre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
De espessura de laminado: 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Tamanho do PCB: ≤ 400 mm X 500 mm
Máscara de solda: Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície: Cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, etc.
