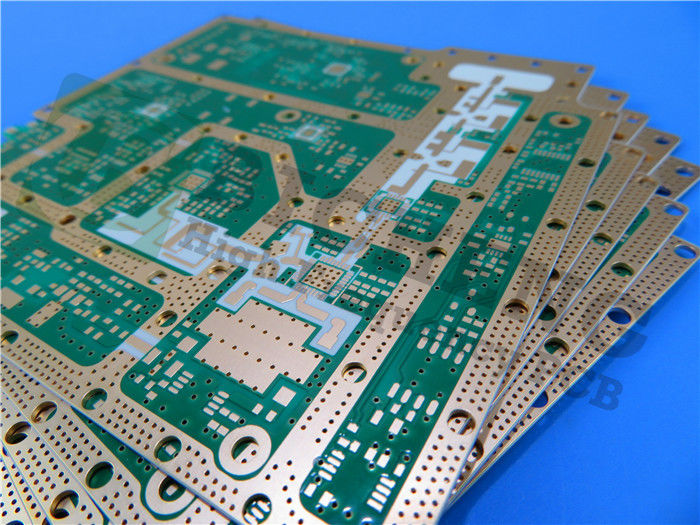

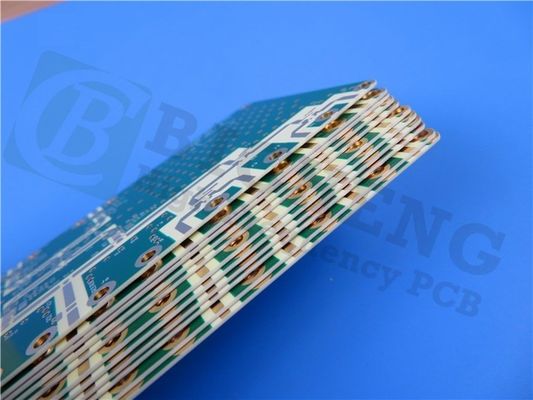

Rogers RO3203 PCB 20mil Verde Soldermask Imersão Estaca

O Rogers RO3203 PCB representa o mais recente avanço em materiais de circuito de alta frequência, projetados especificamente para desempenho elétrico excepcional e estabilidade mecânica.Fabricados a partir de laminados cerâmicos reforçados com fibra de vidro, o RO3203 baseia-se no legado da série RO3000, distinguido pela sua estabilidade mecânica melhorada.0016, este material estende a gama de frequências operacionais para além de 40 GHz, tornando-o uma escolha ideal para uma variedade de aplicações exigentes.

Características fundamentais
O Rogers RO3203 PCB é projetado com várias características notáveis que melhoram seu desempenho e usabilidade:

Performance de alta frequência: a constante dielétrica de 3,02 ± 0,04 a 10 GHz garante uma integridade confiável do sinal.

Fator de dissipação baixo: Com um fator de dissipação de 0,0016 a 10 GHz, minimiza as perdas de energia, suportando aplicações de alta frequência.

Estabilidade térmica: o material pode suportar temperaturas superiores a 500°C, tornando-o adequado para uma ampla gama de ambientes.

Conductividade térmica: a 0,87 W/mK, ele efetivamente gerencia a dissipação de calor, o que é crucial para circuitos de alto desempenho.

Coeficiente de expansão térmica: a baixa CTE (X: 13 ppm/°C, Y: 13 ppm/°C, Z: 58 ppm/°C) combinada com o cobre garante um desempenho confiável em projetos híbridos de placas multicamadas epóxias.

Compatibilidade com processos sem chumbo: Compatível com as normas ambientais, incluindo uma classificação de inflamabilidade 94V-0, tornando-o adequado para processos de fabricação modernos.

Benefícios
O PCB RO3203 oferece inúmeras vantagens que o tornam ideal para aplicações de alta frequência:

Melhoria da rigidez: o reforço de vidro tecido aumenta a rigidez, facilitando o manuseio mais fácil durante a montagem e fabricação.

Desempenho uniforme: fornece desempenho elétrico e mecânico consistente, tornando-o perfeito para estruturas complexas de várias camadas.

Baixa perda dielétrica: esta característica suporta aplicações de alta frequência superiores a 20 GHz, garantindo uma transmissão óptima do sinal.

Excelente estabilidade dimensional: Os altos rendimentos de produção são alcançáveis devido à sua estabilidade, tornando-a uma escolha confiável para a fabricação em larga escala.

Rentabilidade: O RO3203 tem um preço competitivo, tornando-se uma opção econômica para a fabricação em volume.

Especificações técnicas

O Rogers RO3203 PCB possui um empilhamento rígido de 2 camadas, projetado para um desempenho ideal:

Capa de cobre 1: 35 μm

RO3203 Substrato: 20 mil (0,508 mm)

Capa de cobre 2: 35 μm

As dimensões do painel acabado são de 65,78 mm x 37,48 mm, com uma espessura total de 0,6 mm. Ele suporta traço mínimo e espaço de 5/5 mil e tem um tamanho mínimo de buraco de 0,4 mm.O peso do cobre acabado nas camadas exteriores é de 1 oz (1Cada placa é submetida a 100% de testes elétricos antes da expedição para garantir a qualidade e a fiabilidade.

O Rogers RO3203 PCB é adequado para uma ampla gama de aplicações, incluindo sistemas de prevenção de colisões automotivas, antenas GPS, sistemas de telecomunicações sem fio, antenas de microstrip,Satélites de transmissão directaA sua versatilidade e o seu elevado desempenho tornam-na um activo inestimável em várias indústrias.incluindo automóveis e telecomunicações.

Para mais informações ou para fazer um pedido, entre em contato com a nossa equipa de vendas ou visite o nosso website.
