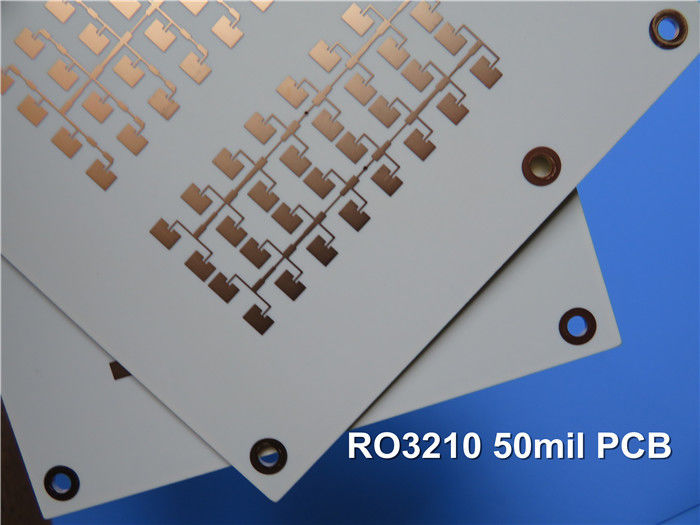

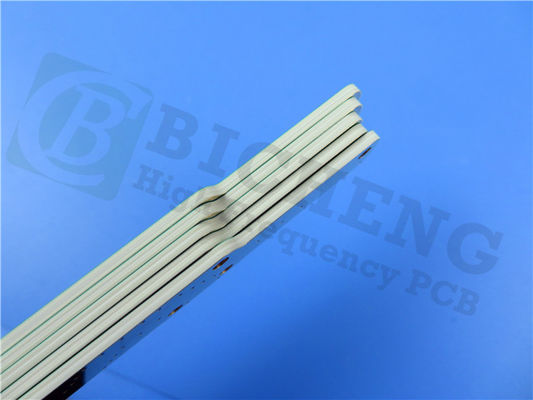

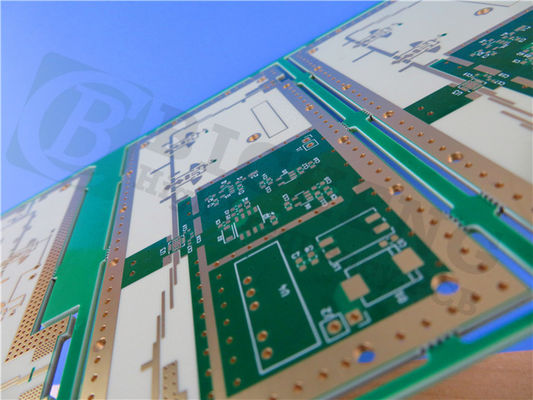

50mil RO3210 PCB 2-camada verde Soldermask imersão ouro

O Rogers RO3210 PCB é um material de circuito de alta frequência de ponta projetado especificamente para um desempenho elétrico excepcional e maior estabilidade mecânica.Este produto inovador é fabricado a partir de laminados cerâmicos reforçados com fibra de vidro, proporcionando uma combinação única de suavidade e rigidez da superfície.Os laminados RO3210 combinam os benefícios do PTFE não tecido para tolerâncias de gravação de linhas mais finas com a integridade estrutural do PTFE tecido de vidro, tornando-os ideais para placas de circuito impresso de alto desempenho.

Características fundamentais
O RO3210 possui uma variedade de características impressionantes:


- Constante dielétrica (Dk): 10,2 ± 0.5, otimizado para aplicações de alta frequência.


- Fator de dissipação: 0,0027 a 10 GHz, garantindo perda de energia mínima.


- Coeficiente de expansão térmica: correspondente ao cobre, com valores de 13 ppm/°C nos eixos X e Y e 34 ppm/°C no eixo Z.


- Temperatura de decomposição (Td): 500 °C, proporcionando estabilidade térmica em condições de alta temperatura.


- Conductividade térmica: 0,81 W/mK, facilitando a efetiva dissipação de calor.


- Classificação de inflamabilidade: V0 de acordo com a norma UL 94, garantindo a segurança em várias aplicações.

Benefícios
O PCB Rogers RO3210 oferece inúmeras vantagens:


- Melhoria da rigidez: o reforço de vidro tecido aumenta a rigidez, facilitando o manuseio durante a montagem.


- Desempenho uniforme: fornece propriedades elétricas e mecânicas consistentes, ideais para estruturas complexas de alta frequência de várias camadas.


- Baixo coeficiente de expansão: os coeficientes de expansão no plano são iguais ao cobre, tornando-o adequado para projetos híbridos e conjuntos de superfície fiáveis.


- Estabilidade dimensional: uma excelente estabilidade garante um elevado rendimento de produção, reduzindo o desperdício e aumentando a eficiência.


- Suavidade da superfície: permite tolerâncias de gravação de linhas mais finas, aumentando a flexibilidade e a precisão do projeto.

Especificações técnicas


O Rogers RO3210 PCB possui um empilhamento rígido de 2 camadas:

- Camada de cobre 1: 35 μm
- RO3210 Núcleo: 1,27 mm (50 mil)
- Camada de cobre 2: 35 μm

As dimensões da placa são de 197,5 mm x 77,3 mm, com uma espessura total de 1,4 mm. A PCB suporta um traço/espaço mínimo de 4/7 mils e um tamanho mínimo de orifício de 0,4 mm.Cada placa é submetida a 100% de testes elétricos antes da expedição para garantir a qualidade e a fiabilidade.

O Rogers RO3210 PCB é adequado para uma variedade de aplicações, incluindo sistemas de prevenção de colisões automotivas, antenas GPS, sistemas de telecomunicações sem fio, antenas de microstrip,Satélites de transmissão directa, ligações de dados em sistemas de cabos, leitores de medidores remotos, backplanes de energia, LMDS e banda larga sem fios e infraestrutura de estações base.Sua versatilidade e alto desempenho tornam-no um recurso inestimável em várias indústrias.

Em conclusão, o PCB Rogers RO3210 combina tecnologia de materiais inovadora com soluções de fabricação rentáveis,tornando-se uma excelente escolha para engenheiros e fabricantes que procuramPara mais informações ou para fazer uma encomenda, entre em contacto com a nossa equipa de vendas ou visite o nosso website.Experimente a confiabilidade e eficiência do Rogers RO3210 PCB no seu próximo projeto.
